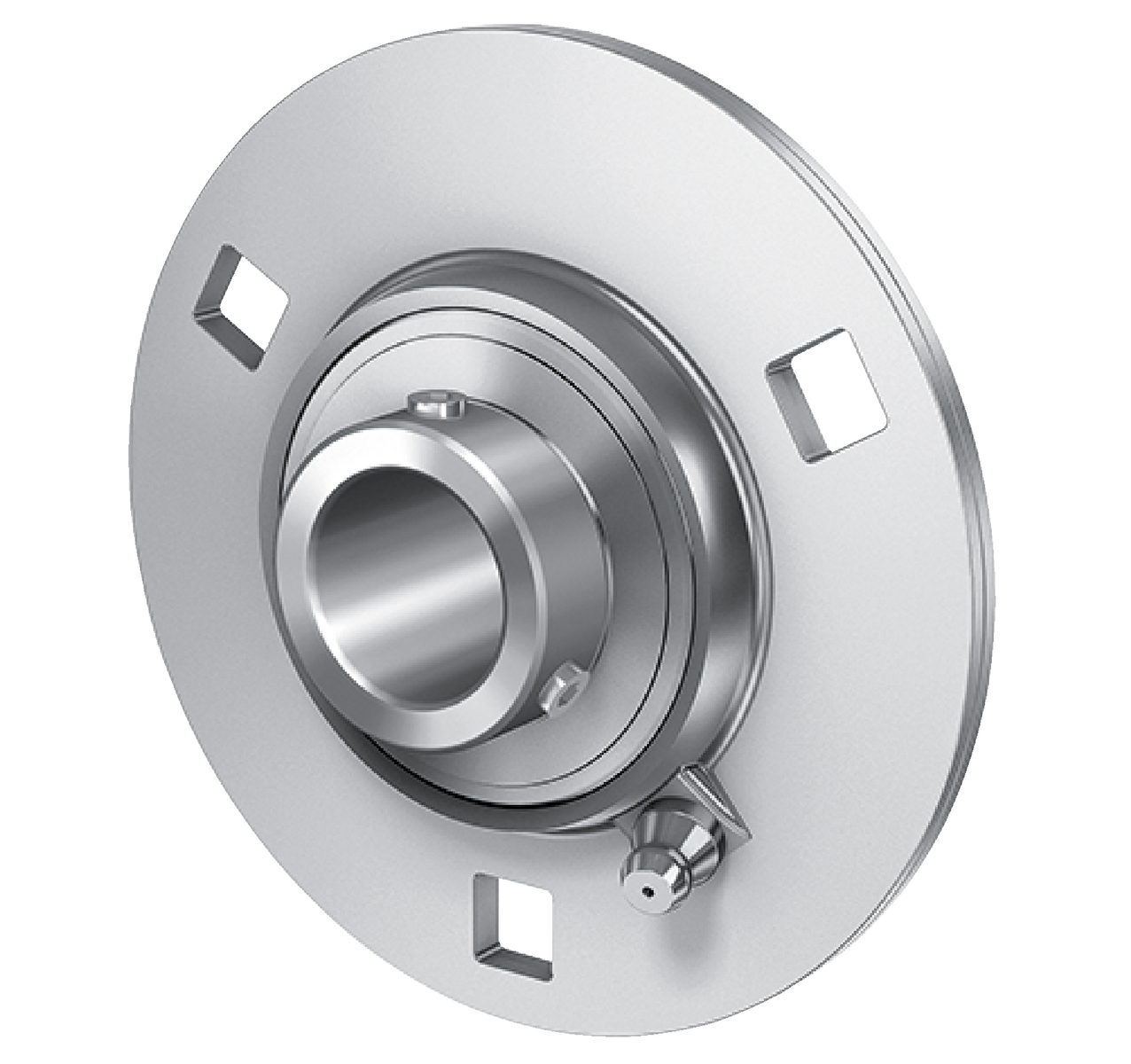

RRY30-VA - Unitate de lagăr cu flanșă
Unități de lagăr RRY..-VA, three/unități de lagăr cu flanșă în patru șuruburi, tablă de oțel, șuruburi de fixare în inelul interior, etanșări R, cu anti-corrosion protection, fără posibilitate de relubrifiere
d30 mmDiametru interior
C r18.700 NSarcină dinamică de bază, radială
C 0r10.700 NSarcină statică de bază, radială
B38,1 mmLățime
Prezentare produs
| Cod produs | RRY30-VA |
|---|
| Tip produs | Unitate de lagăr cu flanșă |
|---|
| Marcă | INA |
|---|
| Număr material Schaeffler | 0004466290000 |
|---|
| Tip de bază | PRY30 |
|---|
| Masa | 0.6 kg |
|---|
| CAD disponibil | Da |
|---|
| Date de calcul disponibile | Nu |
|---|
Variantă tehnică și sufixe
| Material | VA | Stainless Steel |
| Special material | VA | Corrosion-resistant VA design |
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| H | Înălțime flanșă | 112,7 mm |
| U | Înălțime totală unitate | 24,7 mm |
| C r | Sarcină dinamică de bază, radială | 18.700 N |
| C 0r | Sarcină statică de bază, radială | 10.700 N |
| C ur | Limită de sarcină la oboseală, radială | 530 N |
| C 0r G | Capacitate portantă (carcasă) | 5.000 N |
| ≈m | Masă | 0,6 kg |

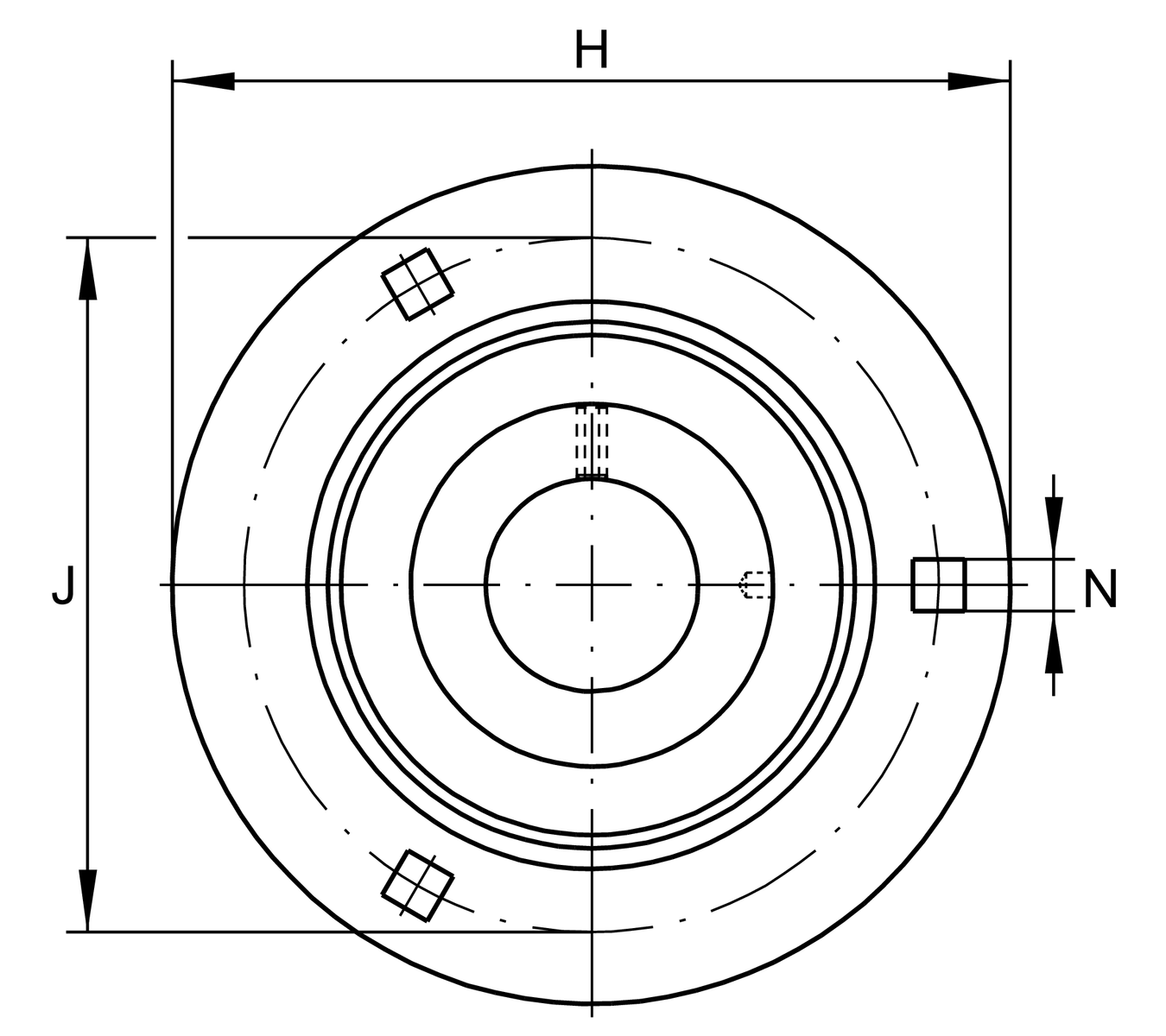

Dimensiuni de montaj
| J | Diametru cerc de divizare (găuri) | 90,5 mm |
| N | Pătrat de fixare | 10,5 mm |
| n | Număr de orificii de înșurubare | 3 |

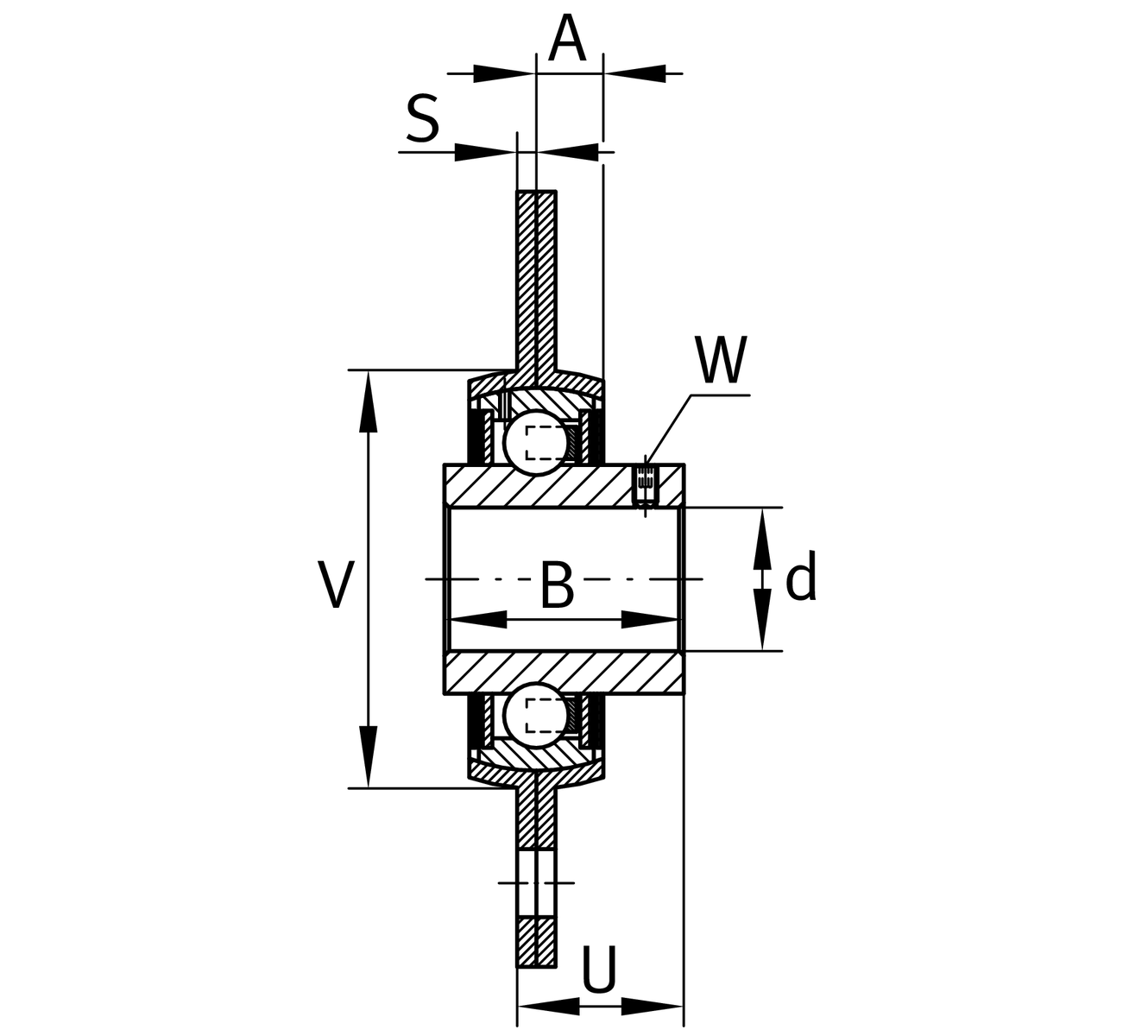

Dimensiuni detaliate
| A | Înălțime carcasă | 9 mm |
| B | Lățime | 38,1 mm |
| S | Grosime flanșă | 2,5 mm |
| V | Diametru umăr carcasă | 71 mm |
Informații suplimentare
| Număr de carcase | 2 |
| Carcasă | FLAN62-MSB-VA |
| Denumire rulment | GYE30-KRR-B-VA |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -35 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
