LFRI50/8-6-2Z+INA
Date tehnice INA/Schaeffler
LFRI50/8-6-2Z - Rolă de ghidare cu jug
Rolă de ghidare cu jug
d6,1 mm
B15,1 mm Lățime inel interior
Prezentare produs
| Cod produs | LFRI50/8-6-2Z |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0096618080000 |
| Tip de bază | LFRI50/8-6-2Z |
| Cod BearingX | LFRI50/8-6-2Z |
| Masa | 25 g |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Size code | 50/8 | |
| Seal | 2Z | Etanșare cu fantă pe ambele părți |

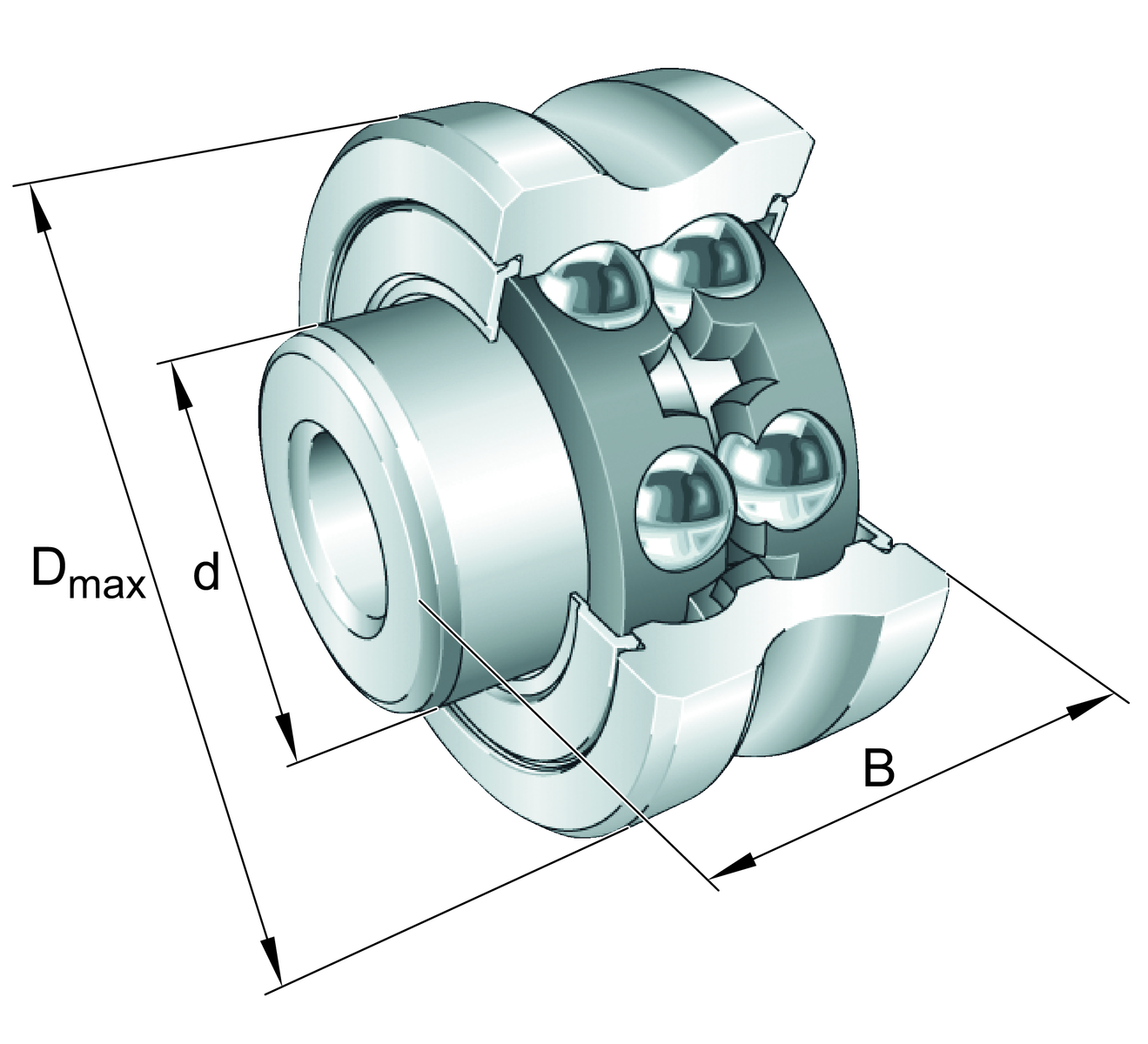

Dimensiuni principale și date de performanță
| d | 6,1 mm | |
| D max | 24 mm | |
| B | Lățime inel interior | 15,1 mm |
| ≈m | Masă | 25 g |

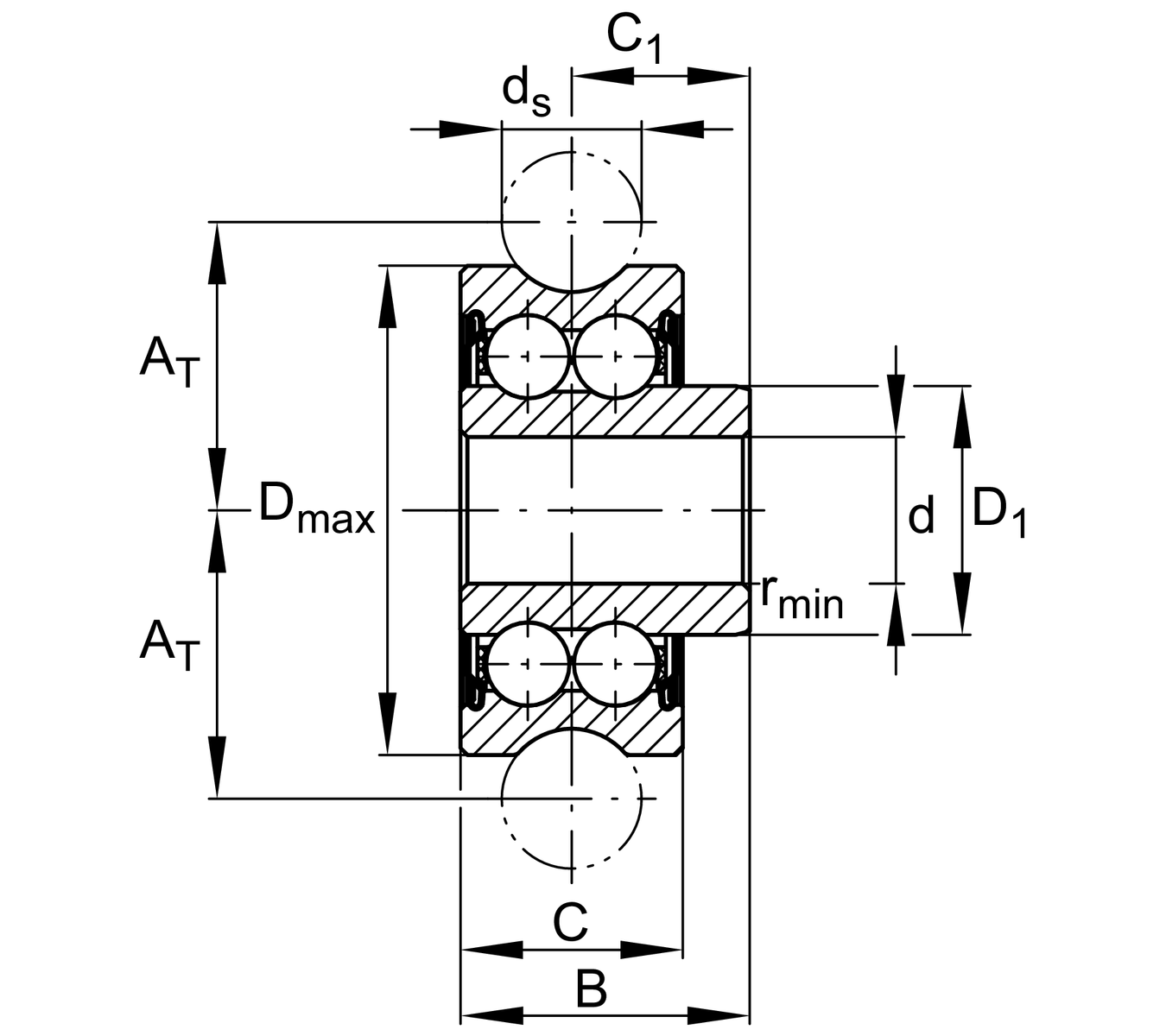

Dimensiuni de montaj
| A T | 14 mm | |
| C | 11 mm | |
| C 1 | 9,6 mm | |
| D 1 | 12,6 mm | |
| D 1 Tol | j6 | |

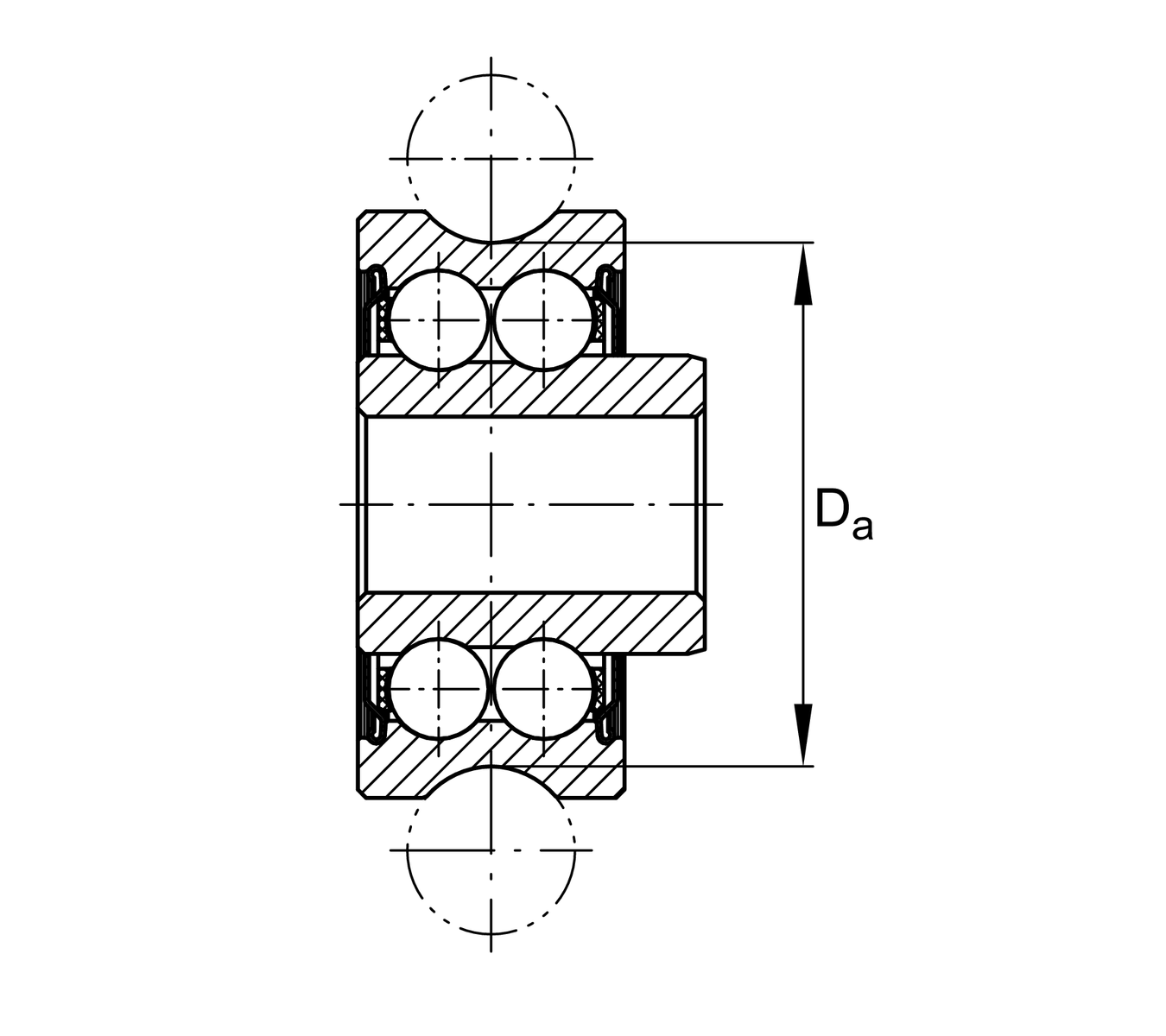

| D a | Diameter of rolling | 22,8 mm |
| ds | 6 mm | |
| r min | 0,5 mm |
Dimensiuni principale
| C r w | Sarcină dinamică efectivă de bază as track roller (radial) | 4.100 N |
| C 0r w | Sarcină statică efectivă de bază as track roller (radial) | 2.300 N |
| C ur | Limit of fatigue load | 115 N |
| F r per | Sarcină limită dinamică admisibilă | 2.550 N |
| F 0r per | Sarcină limită statică admisibilă | 4.600 N |
Documente
- Fișă tehnică produs LFRI50/8-6-2ZPDF produs
- Track Roller Guidance SystemsCatalog
