NKX10-TV-XL+INA

Fotografia produsului are caracter informativ

NKX10-TV-XL+INA

Date tehnice INA/Schaeffler

NKX10-TV-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NKX, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, fără capac de capăt, pentru lubrifiere cu ulei

D19 mmDiametru exterior
C r7.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
n G12.400 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat

Prezentare produs

Cod produsNKX10-TV-XL
Tip produsRulment combinat cu ace/axial cu bile
MarcăINA
Număr material Schaeffler0506044730000
Tip de bazăNKX10
Masa35.87 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșareFără
ColivieTVColivie din poliamidă 66

Dimensiuni principale și date de performanță

F wDiametru interior10 mm
DDiametru exterior19 mm
CÎnălțime23 mm
C rSarcină dinamică de bază, radială7.000 N
C 0rSarcină statică de bază, radială7.800 N
C aSarcină dinamică de bază, axială10.000 N
C 0aSarcină statică de bază, axială14.000 N
C urLimită de sarcină la oboseală, radială1.330 N
C uaLimită de sarcină la oboseală, axială690 N
n GTurație limită12.400 1/min
≈mMasă35,87 g

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore19,7 mm
r a maxRază maximă a degajării0,3 mm

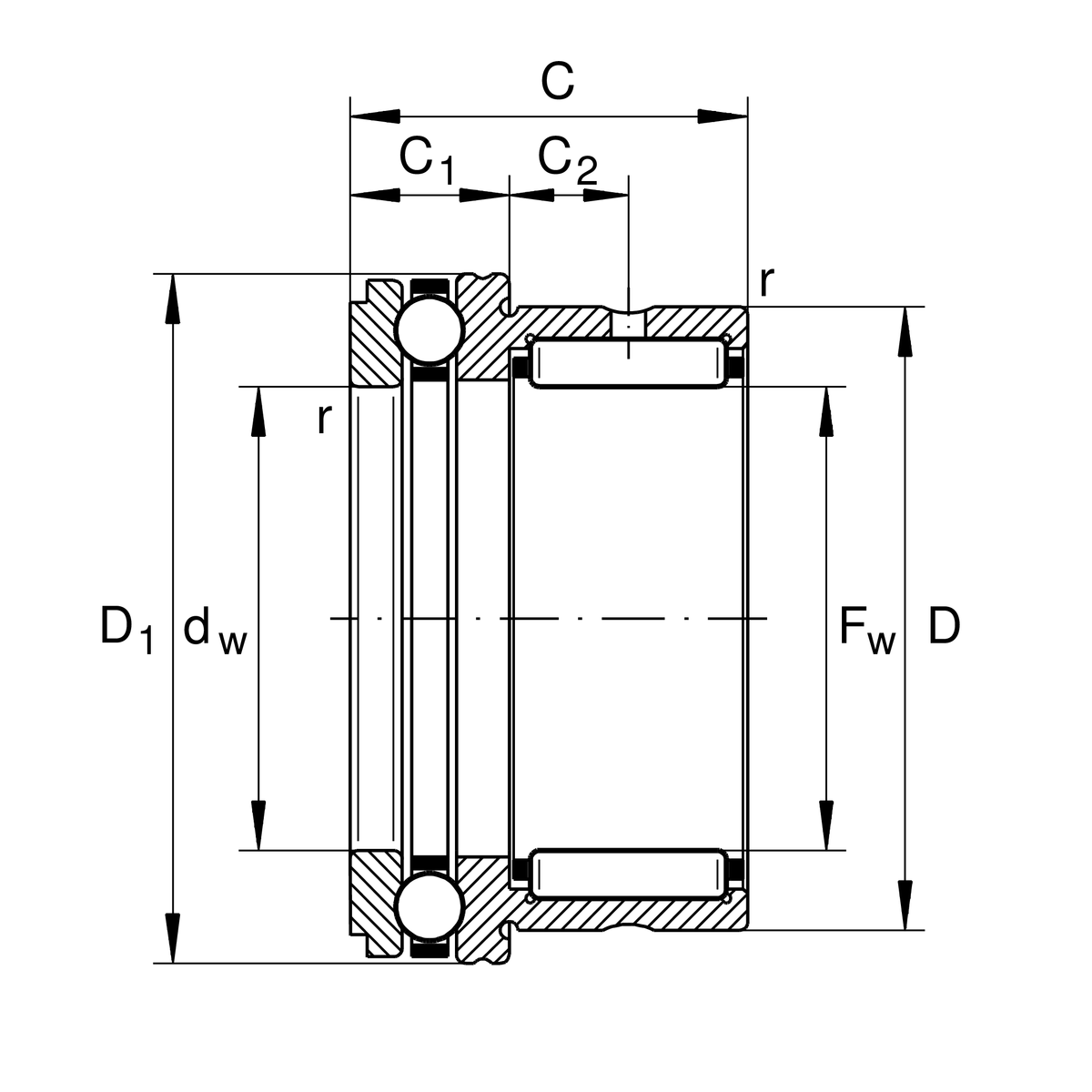

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă24,1 mm
D 2 maxDiametru exterior maxim flanșă24,1 mm
C 1Lățime componentă axială rulment9 mm
C 1Distanță până la orificiul de ungere6,5 mm
C 2Distanță până la orificiul de ungere6,5 mm
d wDiametru interior șaibă arbore10 mm
r minDimensiune minimă a teșiturii0,3 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-20 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

Inele interioare IR adecvateIR7X10X16-XL
