Fotografia produsului are caracter informativ
NA6917-ZW-XL+INA
Date tehnice INA/Schaeffler
NA6917-ZW-XL - Rulment cu ace
Rulmenți cu ace NA69..-ZW, Dimension series 69, pe două rânduri
d85 mmDiametru interior
D120 mmDiametru exterior
B63 mmLățime
C r188.000 NSarcină dinamică de bază, radială
C 0r400.000 NSarcină statică de bază, radială
n G4.600 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | NA6917-ZW-XL |
|---|---|
| Tip produs | Rulment cu ace |
| Marcă | INA |
| Număr material Schaeffler | 0507442910000 |
| Tip de bază | NA6917 |
| Cod BearingX | NA6917-ZW-XL |
| Masa | 2.264 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | Standard | |
| Colivie feature | Standard | |
| Rail connector | Standard | |
| Număr de rânduri | ZW | Execuție pe două rânduri |

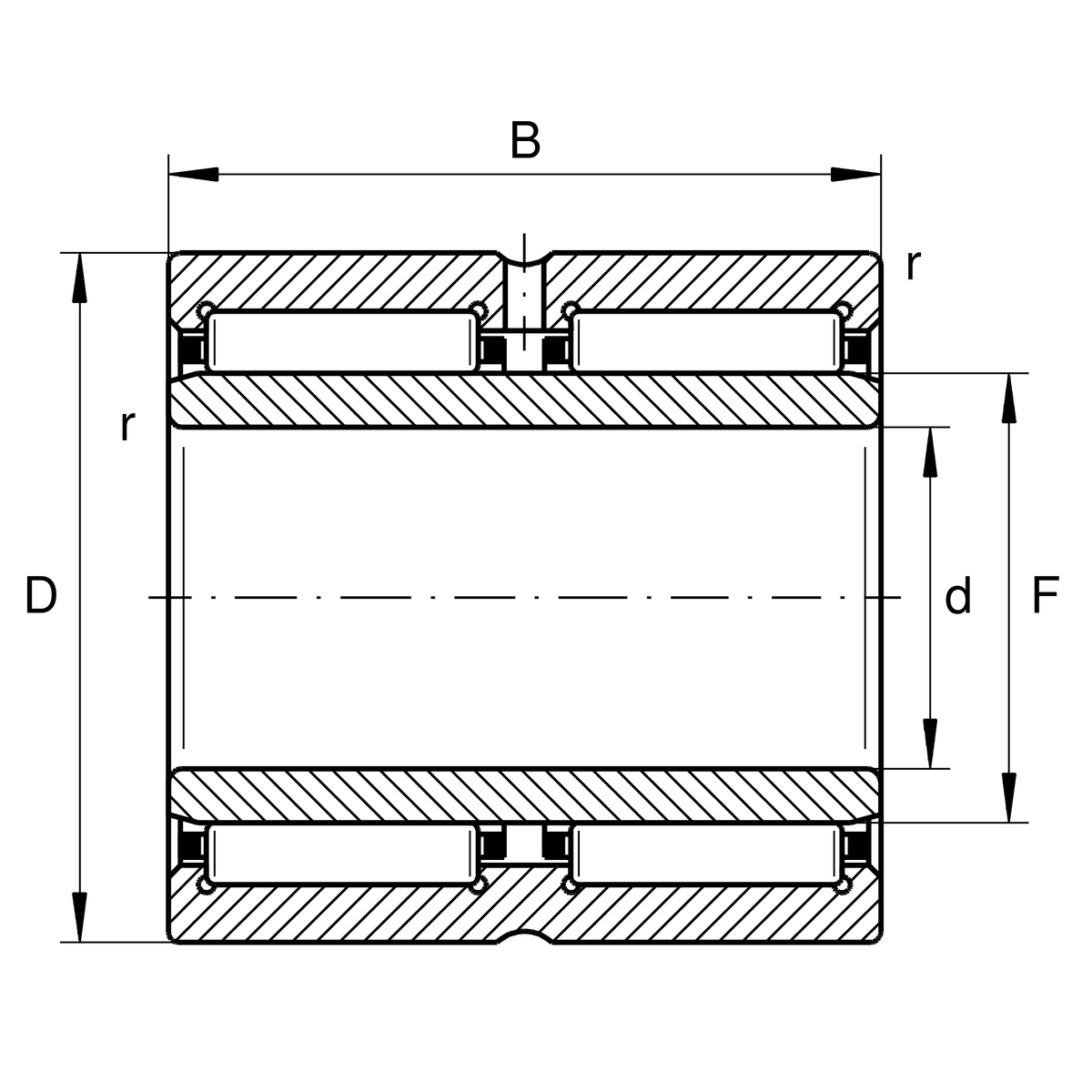

Dimensiuni principale și date de performanță
| d | Diametru interior | 85 mm |
| D | Diametru exterior | 120 mm |
| B | Lățime | 63 mm |
| C r | Sarcină dinamică de bază, radială | 188.000 N |
| C 0r | Sarcină statică de bază, radială | 400.000 N |
| C ur | Limită de sarcină la oboseală, radială | 72.000 N |
| n G | Turație limită | 4.600 1/min |
| n ϑr | Turație de referință | 2.700 1/min |
| ≈m | Masă | 2,264 kg |
Dimensiuni detaliate
| F | Diametru cale de rulare inel interior | 100 mm |
| r min | Dimensiune minimă a teșiturii | 1,1 mm |

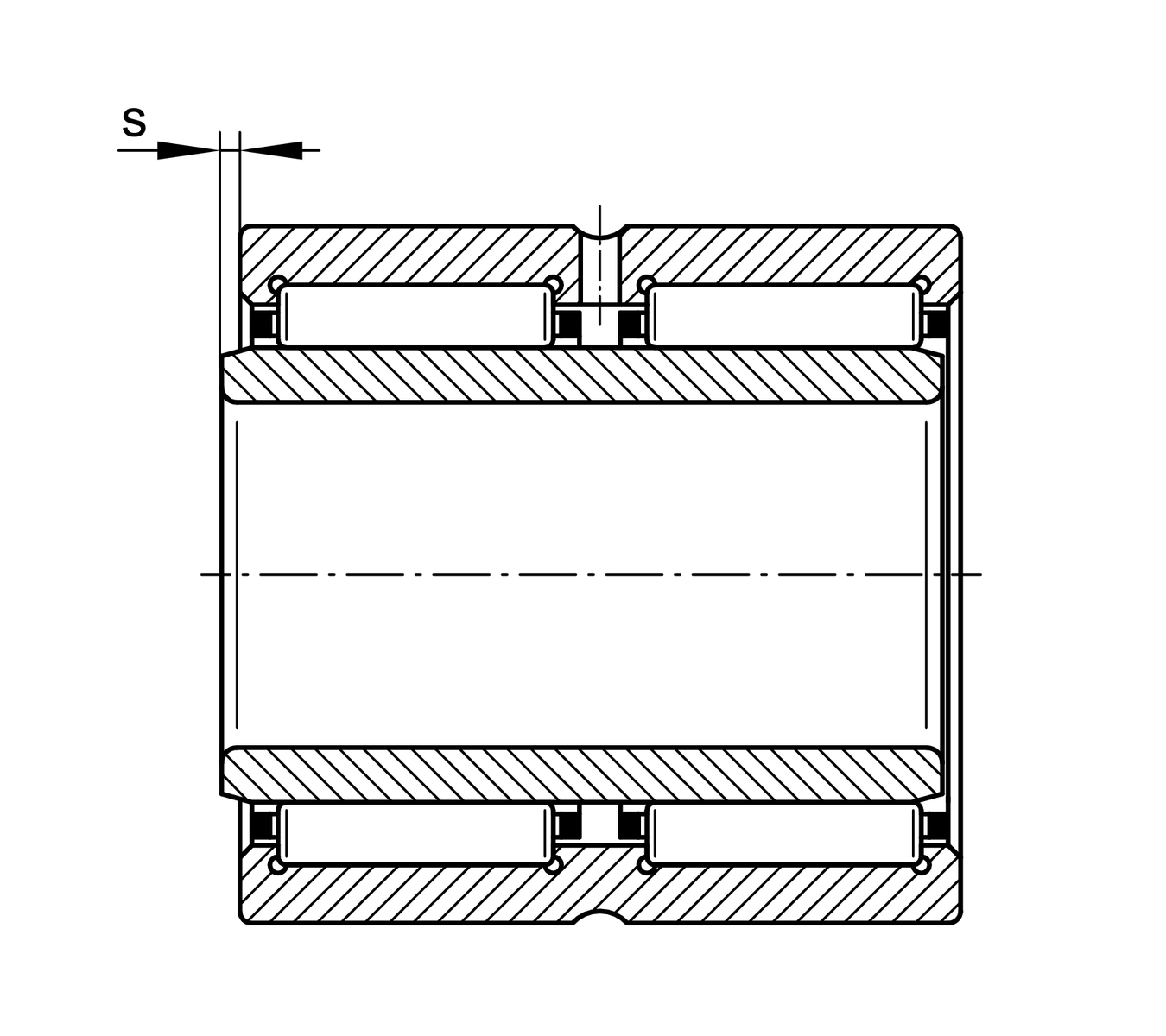

| s | Deplasare axială | 1 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
