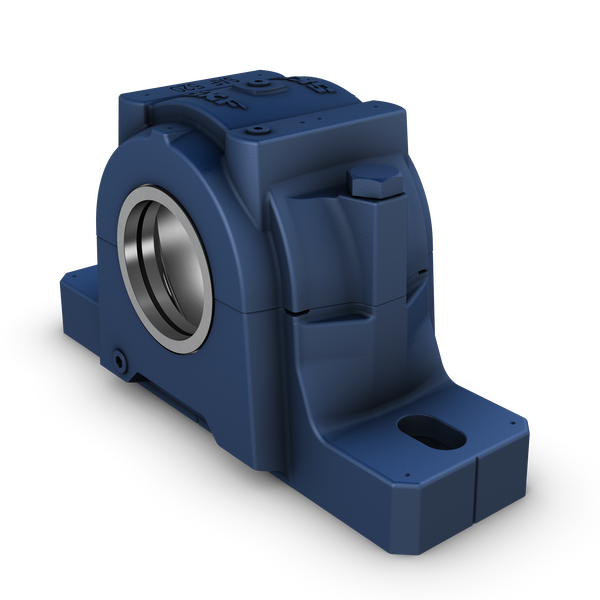

Fotografia produsului are caracter informativ
SAF312+SKF
Date tehnice produs
SAF 312 - Carcasă bloc de plummer (pernă) divizată fără rulment
Carcasă bloc de plummer (pernă) divizată fără rulment Carcasele de plummer (pernă) divizate SAF au o construcție din metal turnat în două piese, cu dimensiuni în inci. Aceste carcase au fost dezvoltate pentru a fi cea mai bună alegere în ceea ce privește designul, calitatea, robustetea și eficiența costurilor. Carcasele SAF, atunci când sunt utilizate cu rulmenți SKF, garnituri și componente conexe, oferă o soluție personalizată pentru a obține o durată maximă de viață și a reduce cerințele de întreținere pentru echipamentele rotative.
Diametrul locului de rulment130 mmDiametrul locului de rulment
Înălțimea centrală (bloc de pernă)82.55 mmÎnălțimea centrală (bloc de pernă)
Distanța centrală între găurile pentru șuruburi231.775 mmDistanța centrală între găurile pentru șuruburi
Diametrul șurubului de prindere15.875 mmDiametrul șurubului de prindere
Tip carcasăBloc de pernăTip carcasă
Configurația carcaseiÎn două pieseConfigurația carcasei
Prezentare produs
| Cod produs | SAF 312 |
|---|---|
| Tip produs | Carcasă bloc de plummer (pernă) divizată fără rulment |
| Marcă | SKF |
Dimensiuni
| Diametrul locului de rulment | Diametrul locului de rulment | 130 mm |
| Înălțimea centrală (bloc de pernă) | Înălțimea centrală (bloc de pernă) | 82.55 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 231.775 mm |
| Diametrul șurubului de prindere | Diametrul șurubului de prindere | 15.875 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de pernă |
| Configurația carcasei | Configurația carcasei | În două piese |
| Aranjament de montare | Aranjament de montare | Prin axă/Capăt de axă |
| Numărul de găuri pentru șuruburi de prindere | Numărul de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tip garnitură carcasă rulment | Tip garnitură carcasă rulment | Labirint |
| Funcție/posibilitate de lubrifiere a carcasei | Funcție/posibilitate de lubrifiere a carcasei | Grăsime/Ulei |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 10.9 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| db | Diametrul axului | 73.025 mm |
| dc | Diametrul axului | 57.15 mm |
| Da | Diametrul locului de rulment | 130 mm |
| clasă de toleranță a diametrului locului de rulment | clasă de toleranță a diametrului locului de rulment | G7 |
| Ca | Lățimea locului de rulment | 55.804 mm |
| H1 | Înălțimea centrală | 82.55 mm |
| A1 | Lățimea piciorului | 79.375 mm |
| A2 | Lățimea totală | 133.35 mm |
| H | Înălțimea totală | 161.925 mm |
| H2 | Înălțimea piciorului | 30.163 mm |
| J | Distanța între șuruburile de prindere | min. 219.075 mm |
| J | Distanța între șuruburile de prindere | max. 244.475 mm |
| L | lungimea totală | 285.75 mm |
| N1 | Lățimea găurii pentru șurubul de prindere | 19.05 mm |
| R1 | Distanța dopului de drenaj de la centru | 49.213 mm |
| R2 | Înălțimea poziției dopului de drenaj | 19.05 mm |
| RG | Filetul orificiului de drenaj | 1/8-27 NPT |
| PG | Filetul fitting-ului de grăsime din capac | 1/8-27 NPT |
Încărcături sigure recomandate
| P60° | Încărcătura sigură la un unghi de încărcare de 60° | 49.4 kN |
| P90° | Încărcătura sigură la un unghi de încărcare de 90° | 29.8 kN |
| P120° | Încărcătura sigură la un unghi de încărcare de 120° | 18.2 kN |
| P150° | Încărcătura sigură la un unghi de încărcare de 150° | 16.5 kN |
| P180° | Încărcătura sigură la un unghi de încărcare de 180° | 20 kN |
| Pa | Încărcătura sigură, axială | 13 kN |
Materiale
| Material carcasă | Material carcasă | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| Șurub capac | Șurub capac | 1/2-13 UNC x 3 |
| Numărul de șuruburi de capac | Numărul de șuruburi de capac | 2 |
| Gradul SAE al șurubului de capac | Gradul SAE al șurubului de capac | 8 |
| Cuplul de strângere recomandat pentru șuruburile de capac | Cuplul de strângere recomandat pentru șuruburile de capac | 144 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere | 15.875 mm |
| Lățimea inelului de localizare inclus | Lățimea inelului de localizare inclus | 9.728 mm |
| Umplere inițială cu grăsime, 20% | Umplere inițială cu grăsime, 20% | 150 g g |
| Umplere inițială cu grăsime, 40% | Umplere inițială cu grăsime, 40% | 240 g g |
