NN3009-D-K-TVP-SP-XL+FAG
Date tehnice FAG/Schaeffler

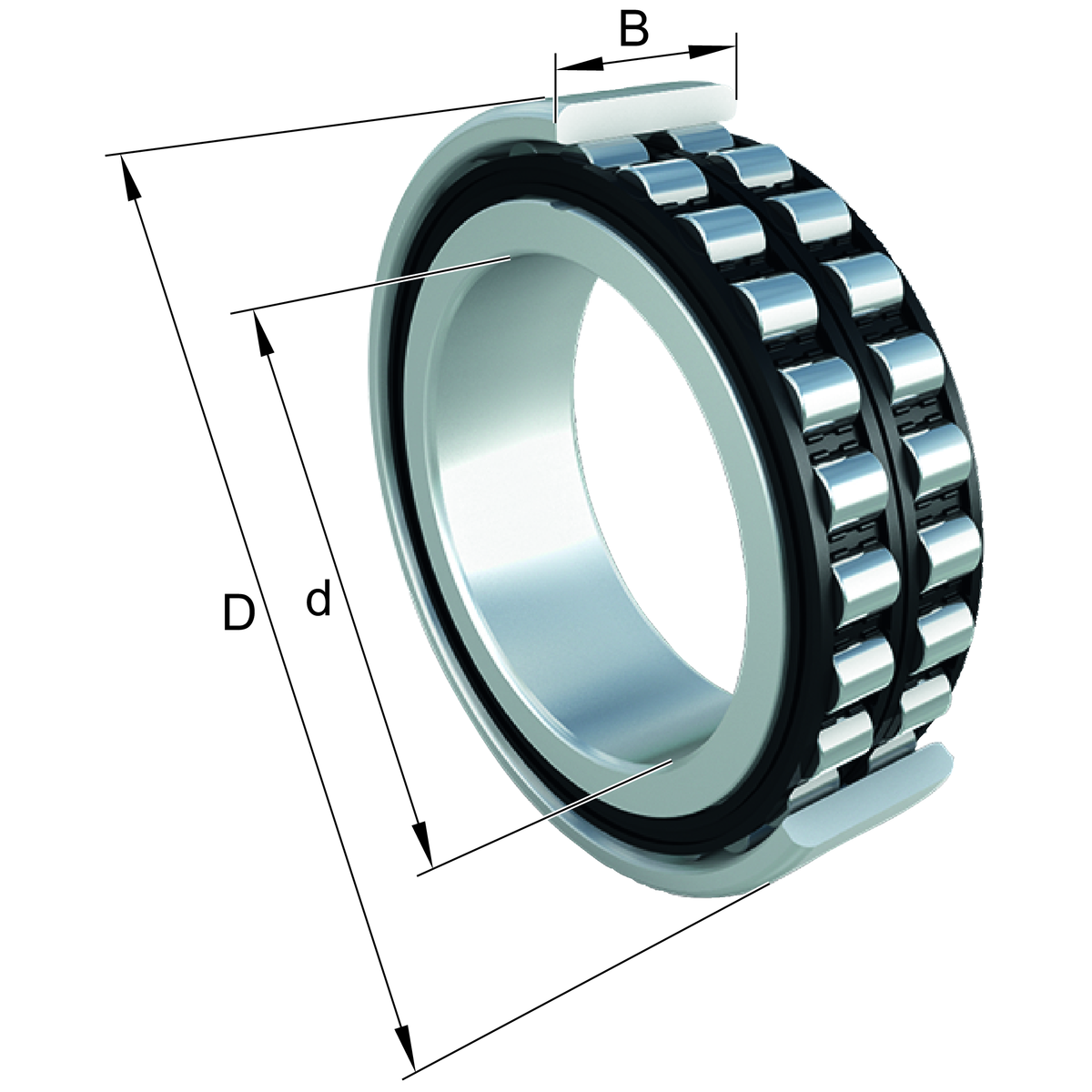

NN3009-D-K-TVP-SP-XL - Rulment cu role cilindrice
Rulmenți cu role cilindrice de superprecizie NN30..-D-K-TVP-SP, Rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie
d45 mmDiametru interior
D75 mmDiametru exterior
B23 mmLățime
C r59.000 NSarcină dinamică de bază, radială
C 0r65.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NN3009-D-K-TVP-SP-XL |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0871087040000 |
| Tip de bază | NN3009 |
| Cod BearingX | NN3009-D-K-TVP-SP-XL |
| Masa | 357 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | TVP | Colivie din polimer |
| Clasă de toleranță | SP | Clasă de toleranță SP |
| Tip alezaj | K | Tapered, conicitate 1:12 |
| Change mark | D | Internal Variant D |
| Joc radial intern | C1 (Group 1) | Joc intern mai mic decât C2 |
| Număr de rânduri | 2 | Execuție pe două rânduri |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 75 mm |
| B | Lățime | 23 mm |
| C r | Sarcină dinamică de bază, radială | 59.000 N |
| C 0r | Sarcină statică de bază, radială | 65.000 N |
| C ur | Limită de sarcină la oboseală, radială | 10.200 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 14.400 1/min |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 16.900 1/min |
| ≈m | Masă | 357 g |

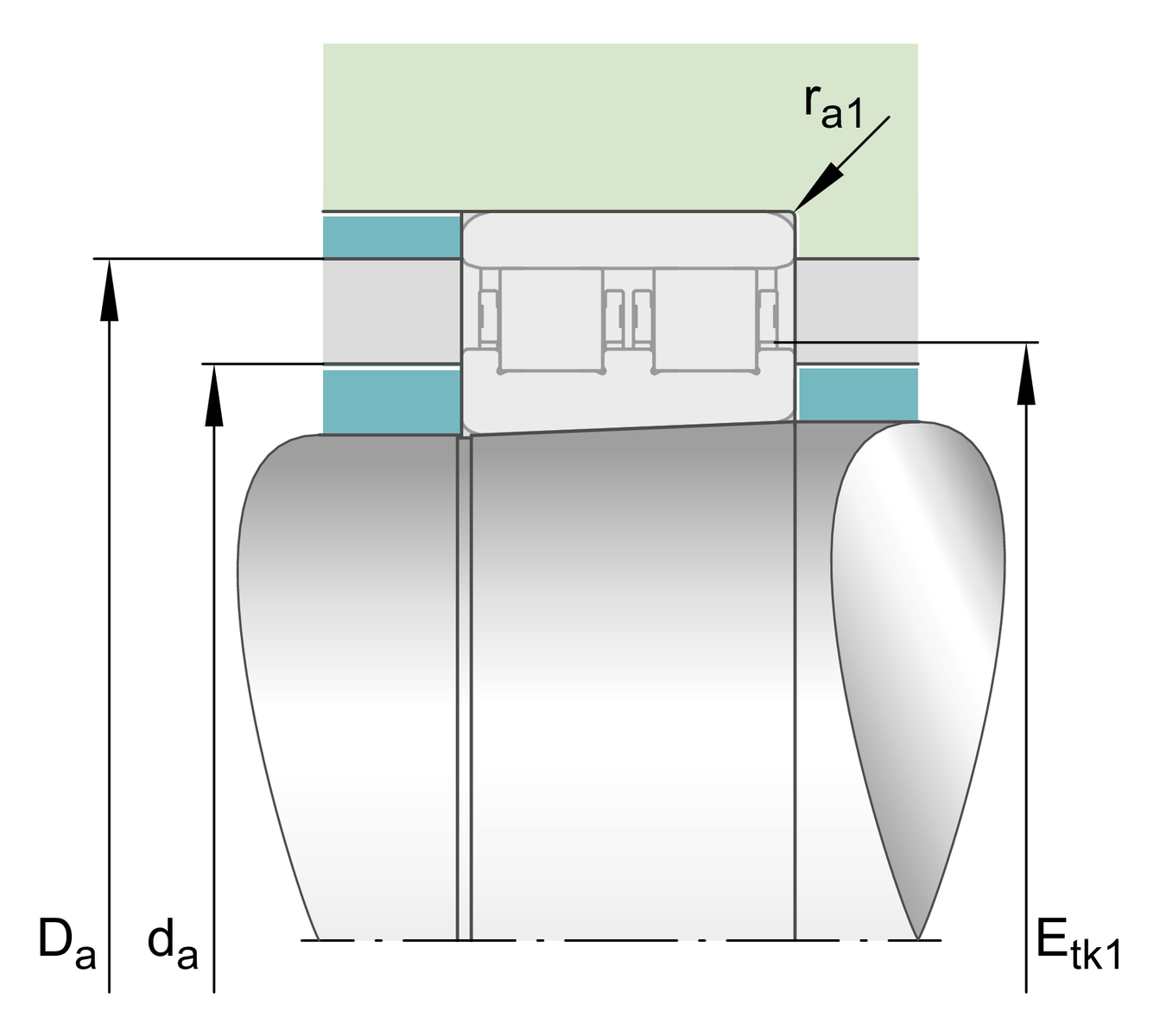

Dimensiuni de montaj
| d a | Diametru umăr arbore | 53,5 mm |
| Toleranță umăr arbore | h12 | |
| D a | Diametru umăr carcasă | 69,2 mm |
| Diametru degajare umăr inel exterior | H12 | |
| E tk 1 nom | Diametru minim cerc injecție | 66,2 mm |
| r a1 max | Rază maximă a degajării | 1 mm |

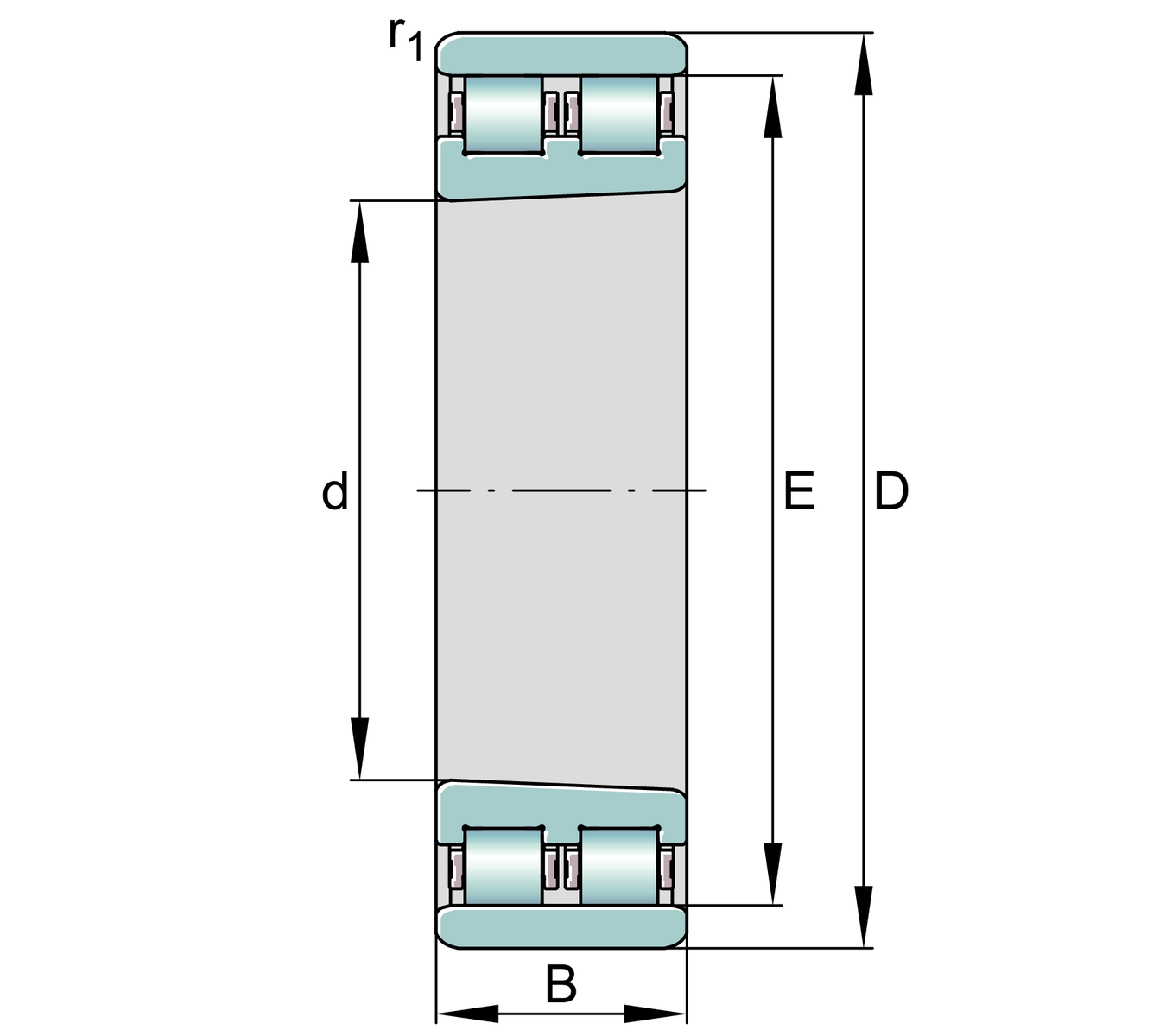

Dimensiuni detaliate
| r 1 min | Dimensiune minimă a teșiturii | 1 mm |
| E | Diametru cale de rulare inel exterior | 67,5 mm |

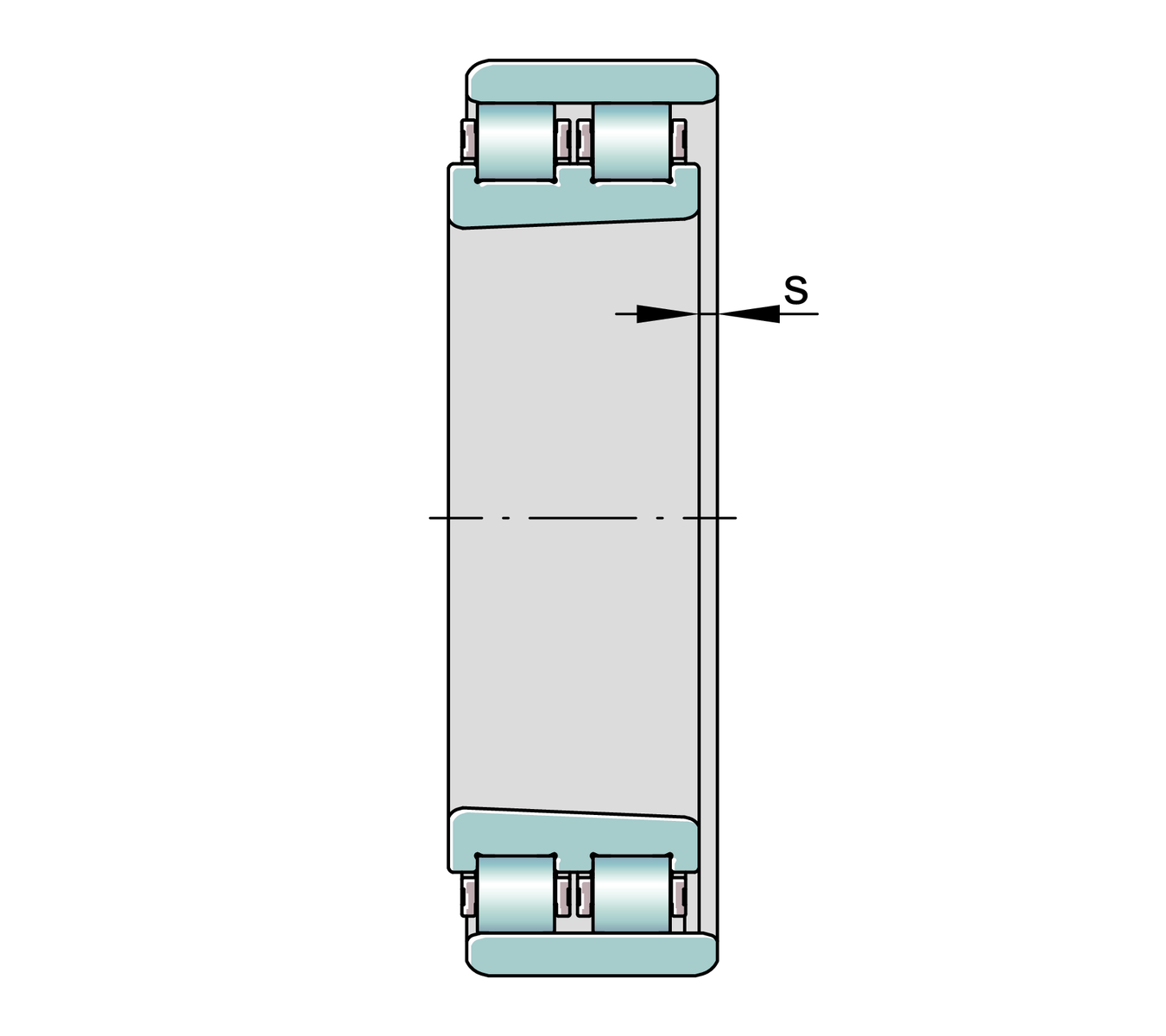

| s | Deplasare axială | 1,7 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
