LFR5302-10-2Z+INA
Date tehnice INA/Schaeffler
LFR5302-10-2Z - Rolă de ghidare cu jug
Rolă de ghidare cu jug
d15 mm
B19 mm Lățime inel interior
Prezentare produs
| Cod produs | LFR5302-10-2Z |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0004281080000 |
| Tip de bază | LFR5302-10-2Z |
| Masa | 0.171 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 5302 | |
| Seal | 2Z | Etanșare cu fantă pe ambele părți |

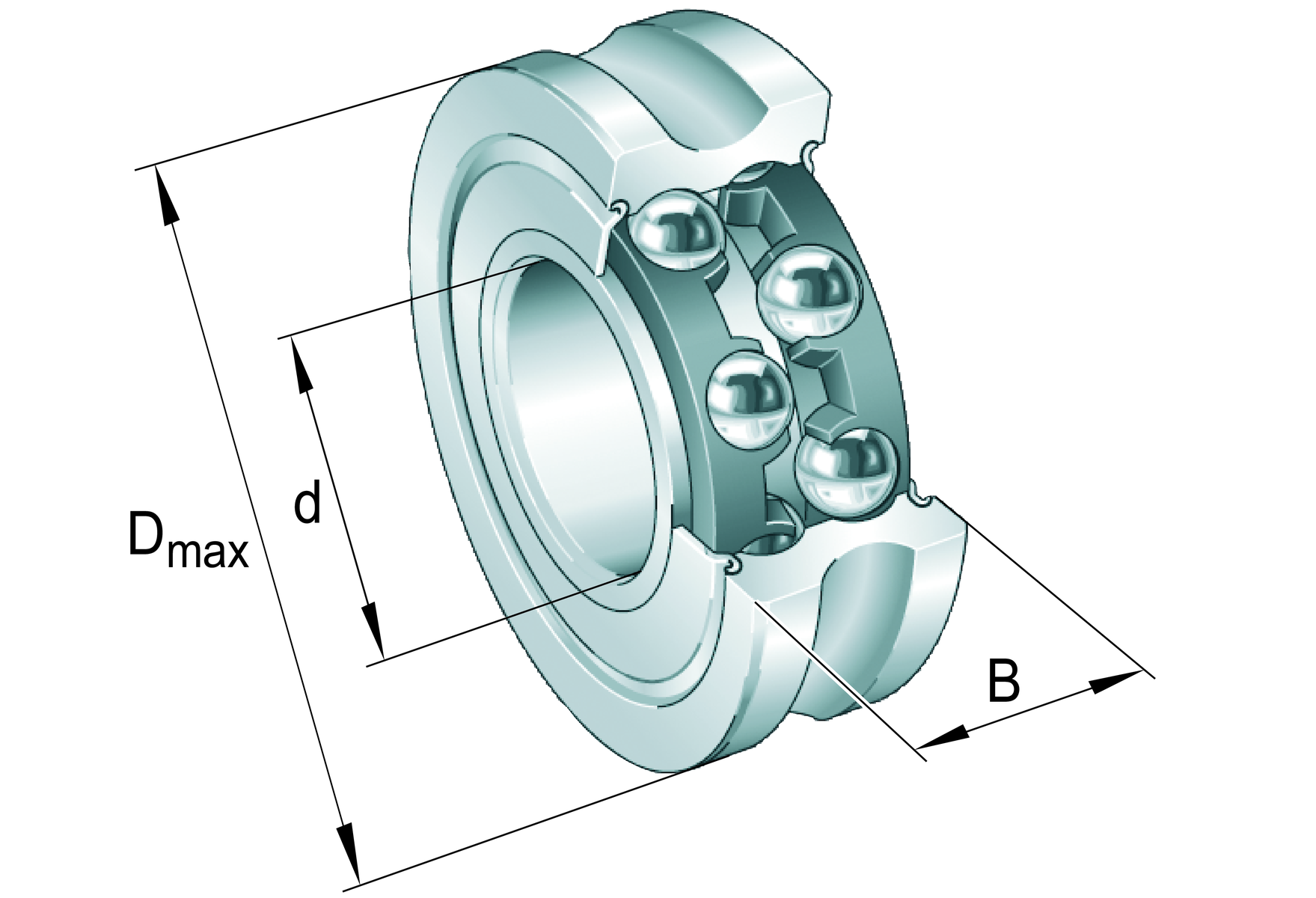

Dimensiuni principale și date de performanță
| d | 15 mm | |
| D max | 47 mm | |
| B | Lățime inel interior | 19 mm |
| ≈m | Masă | 0,171 kg |

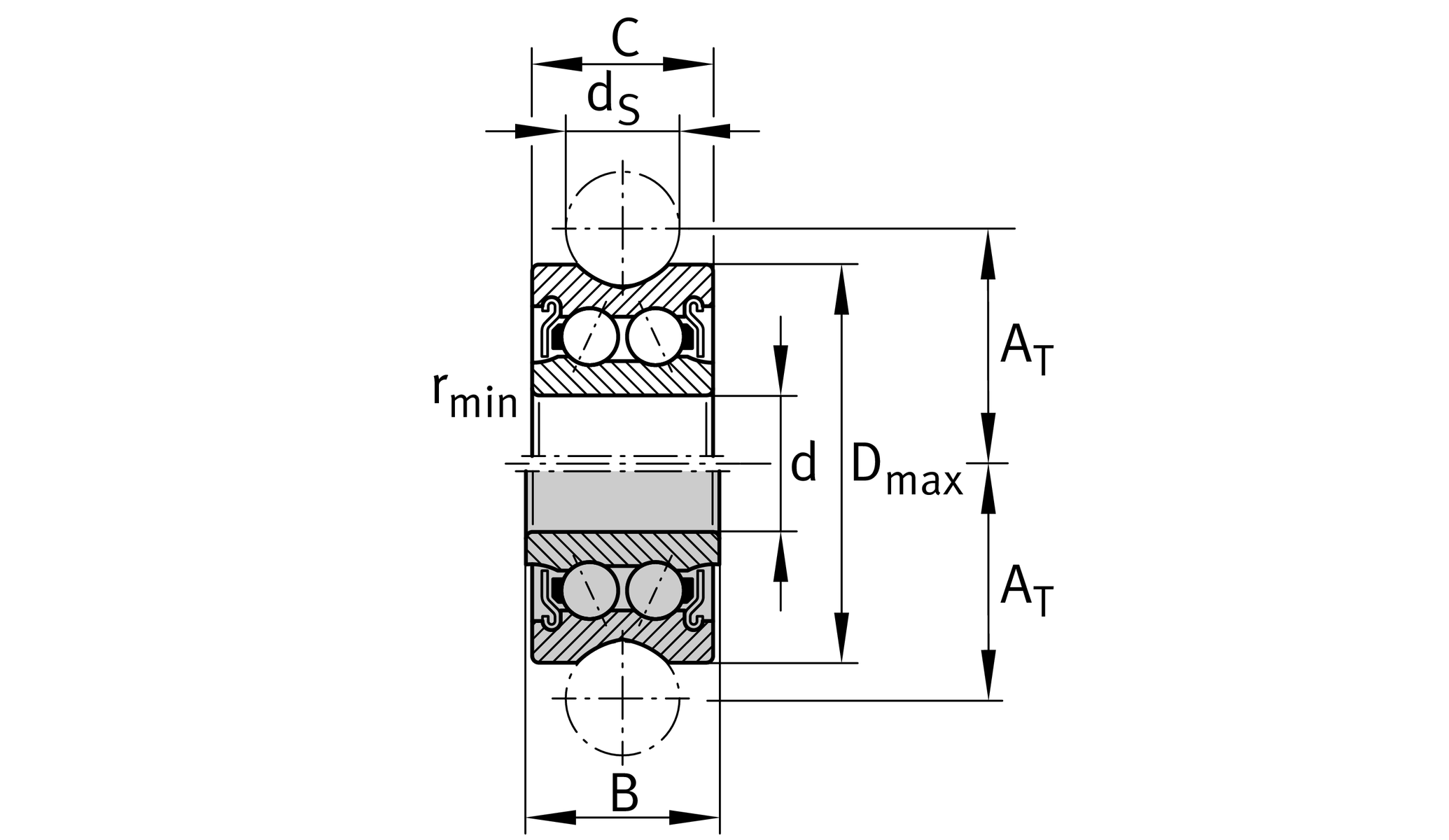

Dimensiuni de montaj
| A T | 26,63 mm | |
| C | 19 mm | |

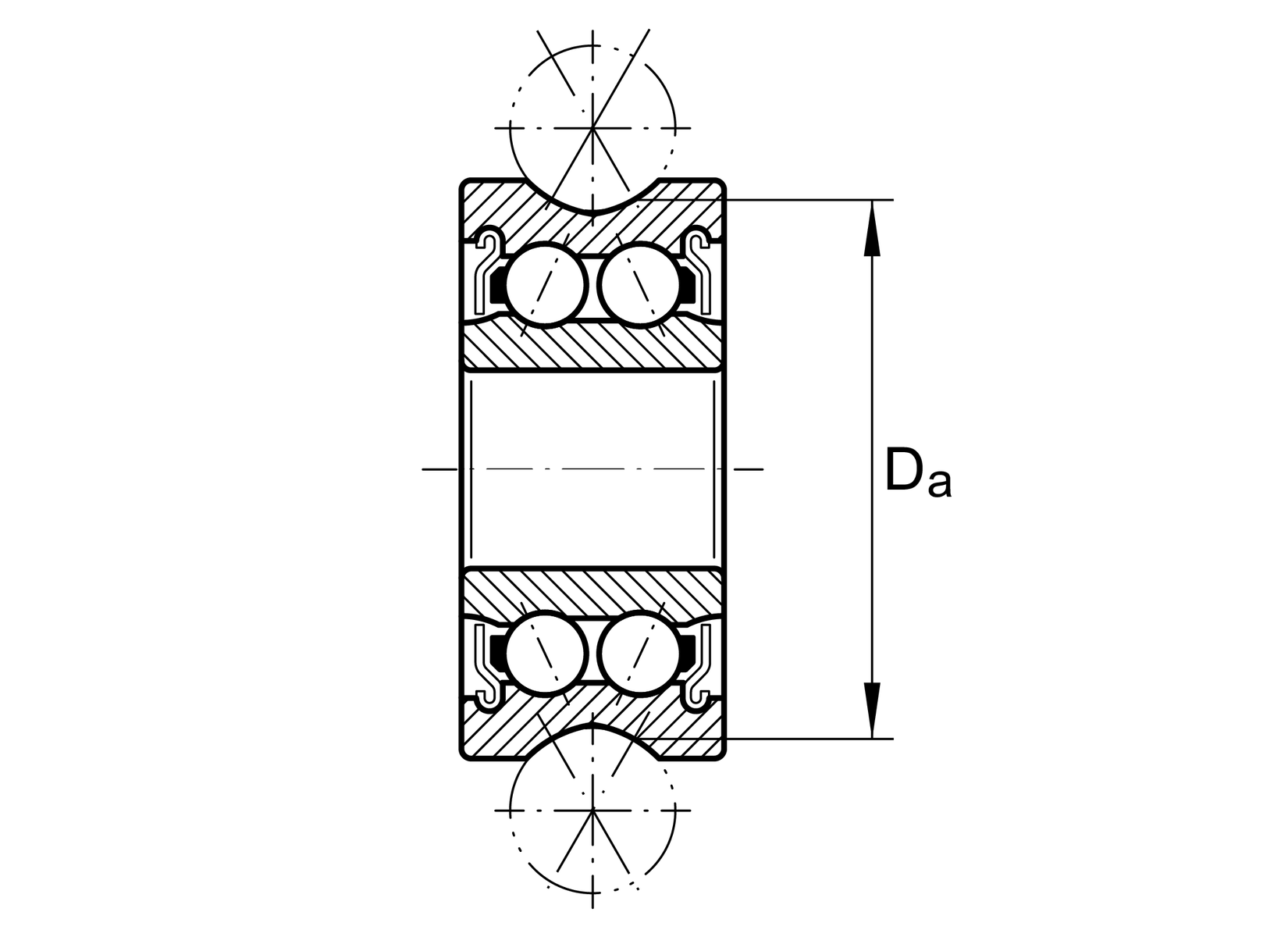

| D a | Diameter of rolling | 44,25 mm |
| ds | 10 mm | |
| r min | 1 mm |
Dimensiuni principale
| C r w | Sarcină dinamică efectivă de bază as track roller (radial) | 14.500 N |
| C 0r w | Sarcină statică efectivă de bază as track roller (radial) | 9.100 N |
| C ur w | Limit of fatigue load | 455 N |
| F r per | Sarcină limită dinamică admisibilă | 9.400 N |
| F 0r per | Sarcină limită statică admisibilă | 18.200 N |
Informații suplimentare
| LFE/LFZ | Possible roller-pin combination | siehe Katalog: LF1 |
