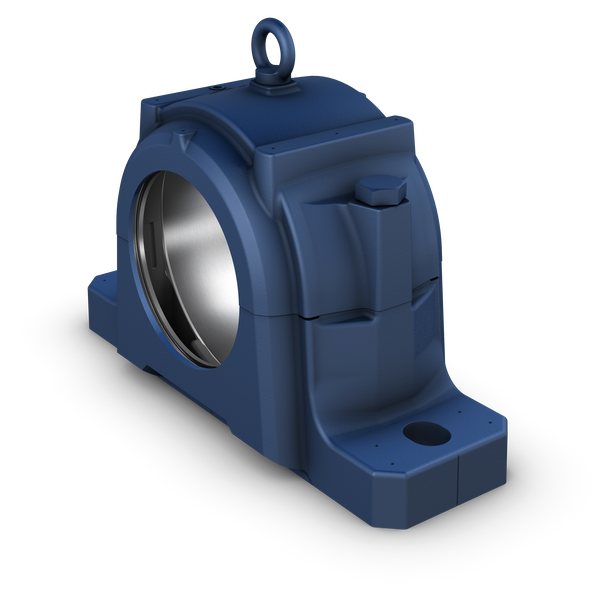

Fotografia produsului are caracter informativ
SNL528+SKF
Date tehnice produs
SNL 528 - Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele bloc plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu o nevoie mai mică de întreținere. Sunt disponibile diferite variante de carcasă și tipuri de etanșare, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametrul locului de montare a rulmentului250 mmDiametrul locului de montare a rulmentului
Lățimea locului de montare a rulmentului98 mmLățimea locului de montare a rulmentului
Înălțimea centrală (bloc pernă)150 mmÎnălțimea centrală (bloc pernă)
Distanța centrală între găurile pentru șuruburi420 mmDistanța centrală între găurile pentru șuruburi
Diametrul șurubului de prindere30 mmDiametrul șurubului de prindere
Tip carcasăBloc plummer/pernăTip carcasă
Prezentare produs
| Cod produs | SNL 528 |
|---|---|
| Tip produs | Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametrul locului de montare a rulmentului | Diametrul locului de montare a rulmentului | 250 mm |
| Lățimea locului de montare a rulmentului | Lățimea locului de montare a rulmentului | 98 mm |
| Înălțimea centrală (bloc pernă) | Înălțimea centrală (bloc pernă) | 150 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 420 mm |
| Diametrul șurubului de prindere | Diametrul șurubului de prindere | 30 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc plummer/pernă |
| Configurația carcasei | Configurația carcasei | În două piese |
| Aranjament de montare | Aranjament de montare | Prin ax/Capăt de ax |
| Numărul de găuri pentru șuruburi de prindere | Numărul de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tip etanșare carcasă rulment | Tip etanșare carcasă rulment | Fără |
| Funcție/posibilitate de lubrifiere a carcasei | Funcție/posibilitate de lubrifiere a carcasei | Grăsime |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 41.5 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametrul locului de montare a rulmentului | 250 mm |
| clasă de toleranță a diametrului locului de montare a rulmentului | clasă de toleranță a diametrului locului de montare a rulmentului | G7 |
| Ca | Lățimea locului de montare a rulmentului | 98 mm |
| H1 | Înălțimea centrală a locului de montare a rulmentului | 150 mm |
| Db | Diametrul orificiului | 177.5 mm |
| A | Lățimea totală | 205 mm |
| A1 | Lățimea piciorului | 150 mm |
| G1 | Filetul găurilor de relubrifiere | 1/8-27 NPSF |
| H | Înălțimea totală | 302 mm |
| H2 | Înălțimea piciorului | 50 mm |
| L | lungimea totală | 500 mm |
| J | Distanța între șuruburile de prindere | 420 mm |
| N | Lungimea găurii pentru șurubul de prindere | 42 mm |
| N1 | Lățimea găurii pentru șurubul de prindere | 35 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 171 mm |
| A4 | Lățimea canelurii de etanșare | 6 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 11 mm |
| A6 | Lățimea la diametrul orificiului | 15 mm |
| Dc | Diametrul canelurii de etanșare | 187.5 mm |
| J6 | Distanța între pini de ghidare | 458 mm |
| J7 | Offset axial al pinilor de ghidare | 54 mm |
| N4 | Diametrul pinilor de ghidare | max. 12 mm |
Date de calcul
| P0° | Încărcătura de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 1000 kN |
| P55° | Încărcătura de rupere la un unghi de încărcare de 55° | 1050 kN |
| P90° | Încărcătura de rupere la un unghi de încărcare de 90° | 630 kN |
| P120° | Încărcătura de rupere la un unghi de încărcare de 120° | 470 kN |
| P150° | Încărcătura de rupere la un unghi de încărcare de 150° | 430 kN |
| P180° | Încărcătura de rupere la un unghi de încărcare de 180° | 530 kN |
| Pa | Încărcătura de rupere, axială | 345 kN |
| Q120° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 900 kN |
| Q150° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 520 kN |
| Q180° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 450 kN |
Materiale
| Material carcasă | Material carcasă | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametrul recomandat al șuruburilor de prindere | 30 mm |
| Cuplul de strângere recomandat pentru șuruburile de prindere | Cuplul de strângere recomandat pentru șuruburile de prindere | 1310 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M24x140 |
| Cuplul de strângere pentru șuruburile de cap | Cuplul de strângere pentru șuruburile de cap | 350 N·m N·m |
| Dimensiunea șurubului cu ochi | Dimensiunea șurubului cu ochi | M12 |
| Umplere inițială cu grăsime, 20% | Umplere inițială cu grăsime, 20% | 900 g g |
| Umplere inițială cu grăsime, 40% | Umplere inițială cu grăsime, 40% | 1400 g g |
Produse incluse
| Racord de grăsime | Racord de grăsime | AH 1/8-27 PTF |
