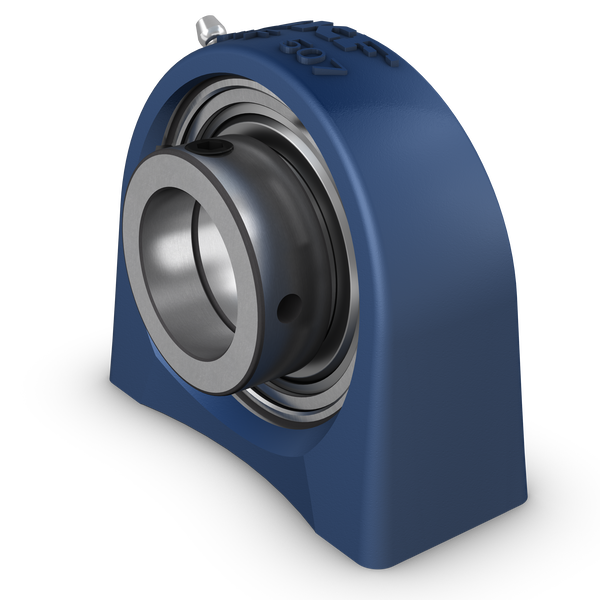

Fotografia produsului are caracter informativ
SYF30-FM+SKF
Date tehnice produs
SYF 30 FM - Unitate de rulment cu bile cu bloc de suport cu bază scurtă, inel interior îngust și colier de blocare excentric, fontă
Unitate de rulment cu bile cu bloc de suport cu bază scurtă, inel interior îngust și colier de blocare excentric, fontă. Unitățile de rulment cu bile cu bloc de suport (plummer) cu bază scurtă constau dintr-un rulment inserat montat într-o carcasă din fontă care poate fi fixată pe o suprafață de suport. Această variantă este destinată utilizării în aplicații în care direcția de rotație este constantă. Are un inel interior îngust și este fixată pe ax printr-un colier de blocare excentric, ceea ce o face ușor de montat.
Diametru ax30 mmDiametru ax
Înălțime centru (bloc de suport)42.9 mmÎnălțime centru (bloc de suport)
Lățime totală carcasă40 mmLățime totală carcasă
Distanța între găurile pentru șuruburi76.2 mmDistanța între găurile pentru șuruburi
Lățime rulment, total35.7 mmLățime rulment, total
Clasificare de încărcare dinamică de bază19.5 kNClasificare de încărcare dinamică de bază
Prezentare produs
| Cod produs | SYF 30 FM |
|---|---|
| Tip produs | Unitate de rulment cu bile cu bloc de suport cu bază scurtă, inel interior îngust și colier de blocare excentric, fontă |
| Marcă | SKF |
Dimensiuni
| Diametru ax | Diametru ax | 30 mm |
| Înălțime centru (bloc de suport) | Înălțime centru (bloc de suport) | 42.9 mm |
| Lățime totală carcasă | Lățime totală carcasă | 40 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 76.2 mm |
| Lățime rulment, total | Lățime rulment, total | 35.7 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 19.5 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 11.2 kN |
| Viteză limită | Viteză limită | 6300 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de suport, bază scurtă |
| Număr de găuri pentru șuruburi pentru fixare | Număr de găuri pentru șuruburi pentru fixare | 2 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Filetat |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Colier excentric |
| Tip de găurire | Tip de găurire | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Fără |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1.01 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru găurire | 30 mm |
| d1 | Diametru umăr inel interior | ≈ 39.7 mm |
| d2 | Diametru exterior al inelului de blocare | 44.1 mm |
| A | Lățime bază | 40 mm |
| A1 | Lățime superioară | 25 mm |
| B1 | Lățime totală rulment | 35.7 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 5.95 mm |
| H | Înălțimea centrului locului sferic | 42.9 mm |
| H2 | Înălțimea totală | 82 mm |
| J | Distanța între găurile pentru șuruburi | 76.2 mm |
| L | lungimea totală | 98 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 26.7 mm |
| RG | Filet carcasă pentru fittingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 3 mm |
| Rα | Poziția unghiulară a filetei carcasei | 45 ° ° |
| DN | Diametrul sferei capului fittingului de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fittingul de grăsime | 7 mm |
| GN | Filetul fittingului de grăsime | 1/4-28 SAE-LT |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 19.5 kN |
| C0 | Clasificare de încărcare statică de bază | 11.2 kN |
| Pu | limită de încărcare de oboseală | 0.475 kN |
| Viteză limită | Viteză limită | 6300 r/min |
Informații de montaj
| G | Filet pentru șuruburi de atașare | M10 |
| G1 | lungimea filetei | 15 mm |
| G2 | Șurub de blocare | M8x1 |
| Dimensiunea cheii hexagonale pentru șurubul de blocare | Dimensiunea cheii hexagonale pentru șurubul de blocare | 4 mm |
| Cuplul de strângere recomandat pentru șurubul de blocare | Cuplul de strângere recomandat pentru șurubul de blocare | 6.5 N·m N·m |
