NN3007-D-K-TVP-SP-XL+FAG

NN3007-D-K-TVP-SP-XL+FAG

Date tehnice FAG/Schaeffler

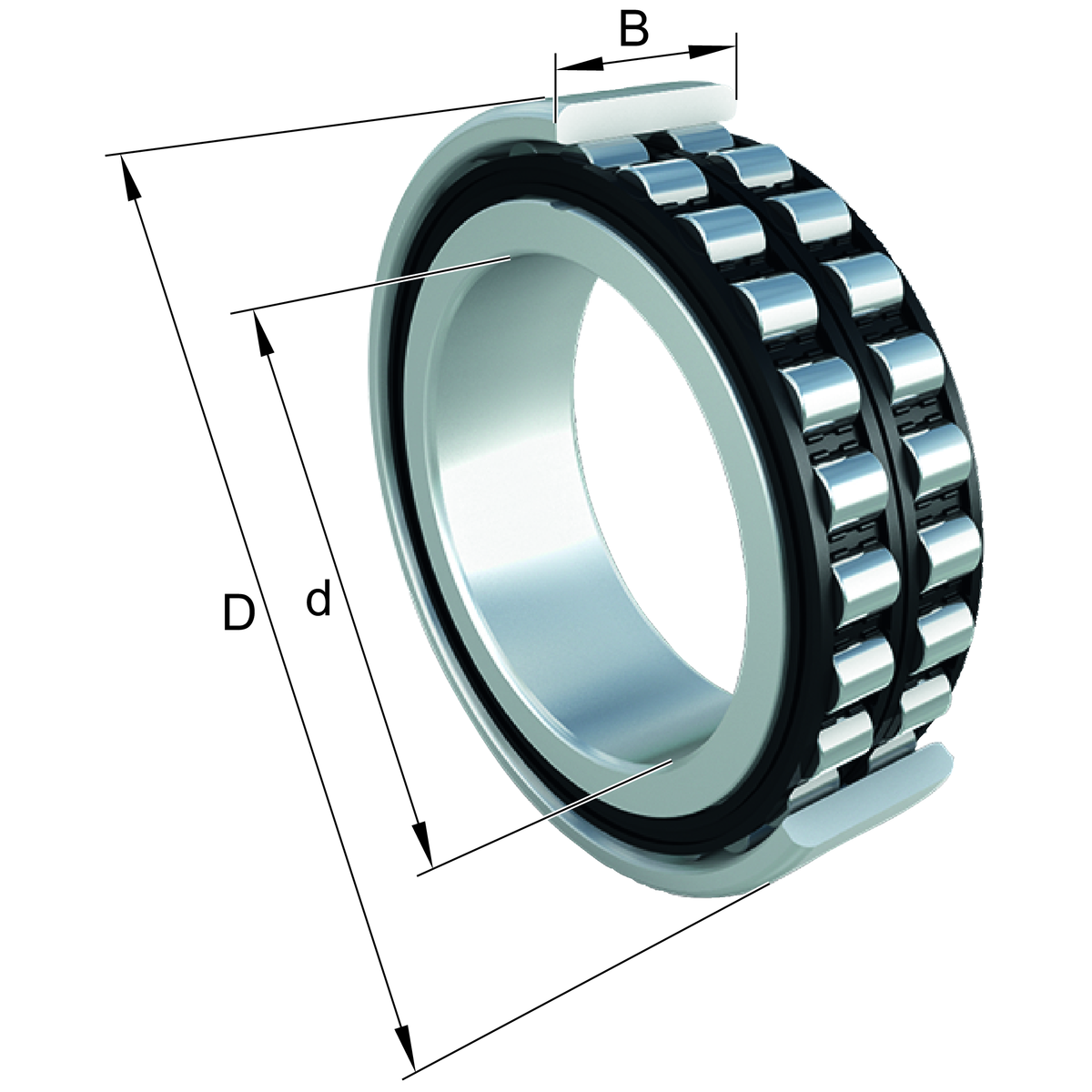

NN3007-D-K-TVP-SP-XL - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NN30..-D-K-TVP-SP, Rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d35 mmDiametru interior
D62 mmDiametru exterior
B20 mmLățime
C r40.500 NSarcină dinamică de bază, radială
C 0r41.500 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat

Prezentare produs

Cod produsNN3007-D-K-TVP-SP-XL
Tip produsRulment cu role cilindrice
MarcăFAG
Număr material Schaeffler0870169230000
Tip de bazăNN3007
Cod BearingXNN3007-D-K-TVP-SP-XL
Masa228 g
CAD disponibilDa
Date de calcul disponibileDa

Variantă tehnică și sufixe

ColivieTVPColivie din polimer
Clasă de toleranțăSPClasă de toleranță SP
Tip alezajKTapered, conicitate 1:12
Change markDInternal Variant D
Joc radial internC1 (Group 1)Joc intern mai mic decât C2
Număr de rânduri2Execuție pe două rânduri

Dimensiuni principale și date de performanță

dDiametru interior35 mm
DDiametru exterior62 mm
BLățime20 mm
C rSarcină dinamică de bază, radială40.500 N
C 0rSarcină statică de bază, radială41.500 N
C urLimită de sarcină la oboseală, radială6.700 N
n G unsoareTurație limită pentru lubrifiere cu unsoare17.800 1/min
n G OilTurație limită pentru lubrifiere cu ulei20.900 1/min
≈mMasă228 g

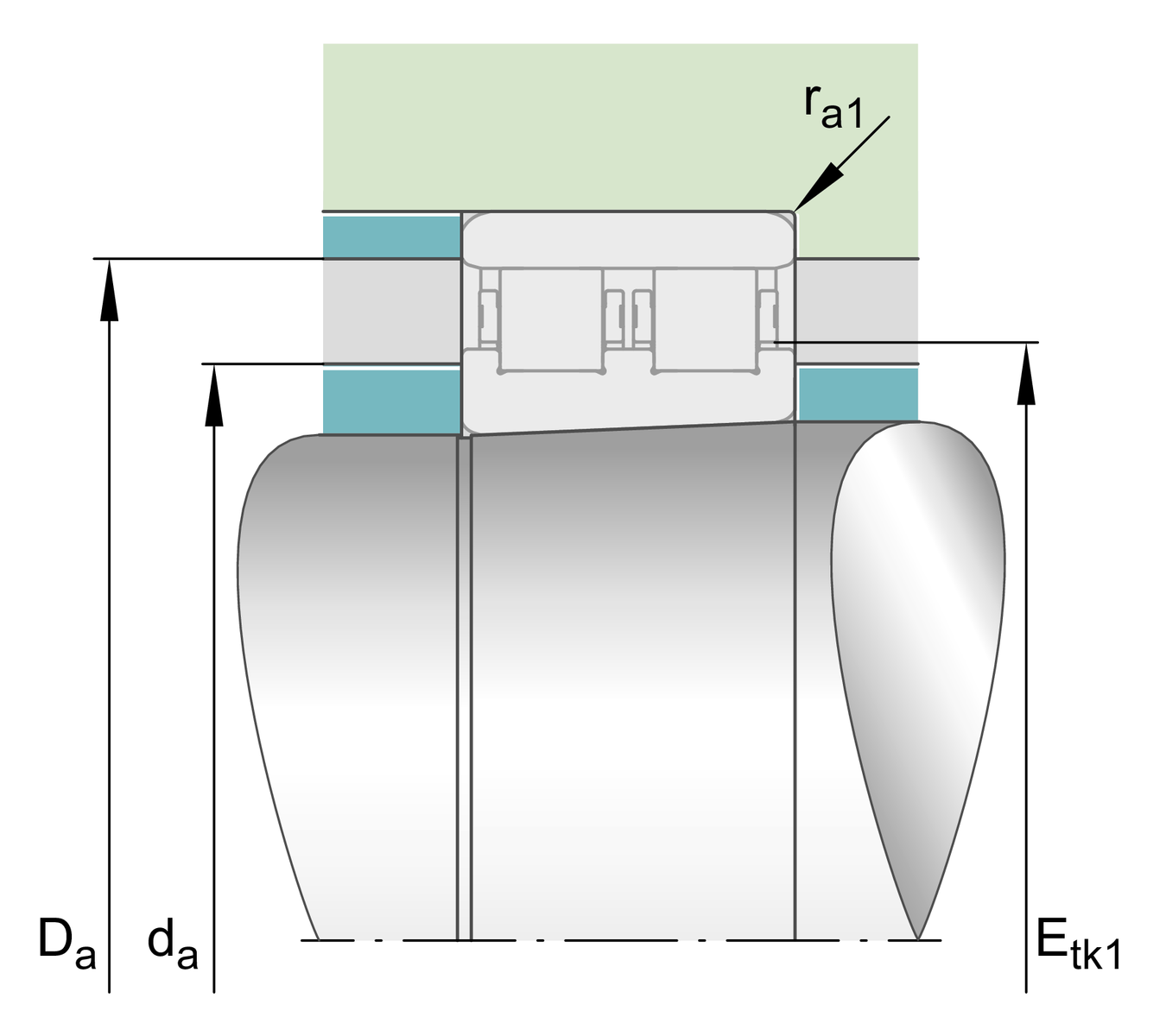

Dimensiuni de montaj

d aDiametru umăr arbore43 mm
Toleranță umăr arboreh12
D aDiametru umăr carcasă56,5 mm
Diametru degajare umăr inel exteriorH12
E tk 1 nomDiametru minim cerc injecție53,9 mm
r a1 maxRază maximă a degajării1 mm

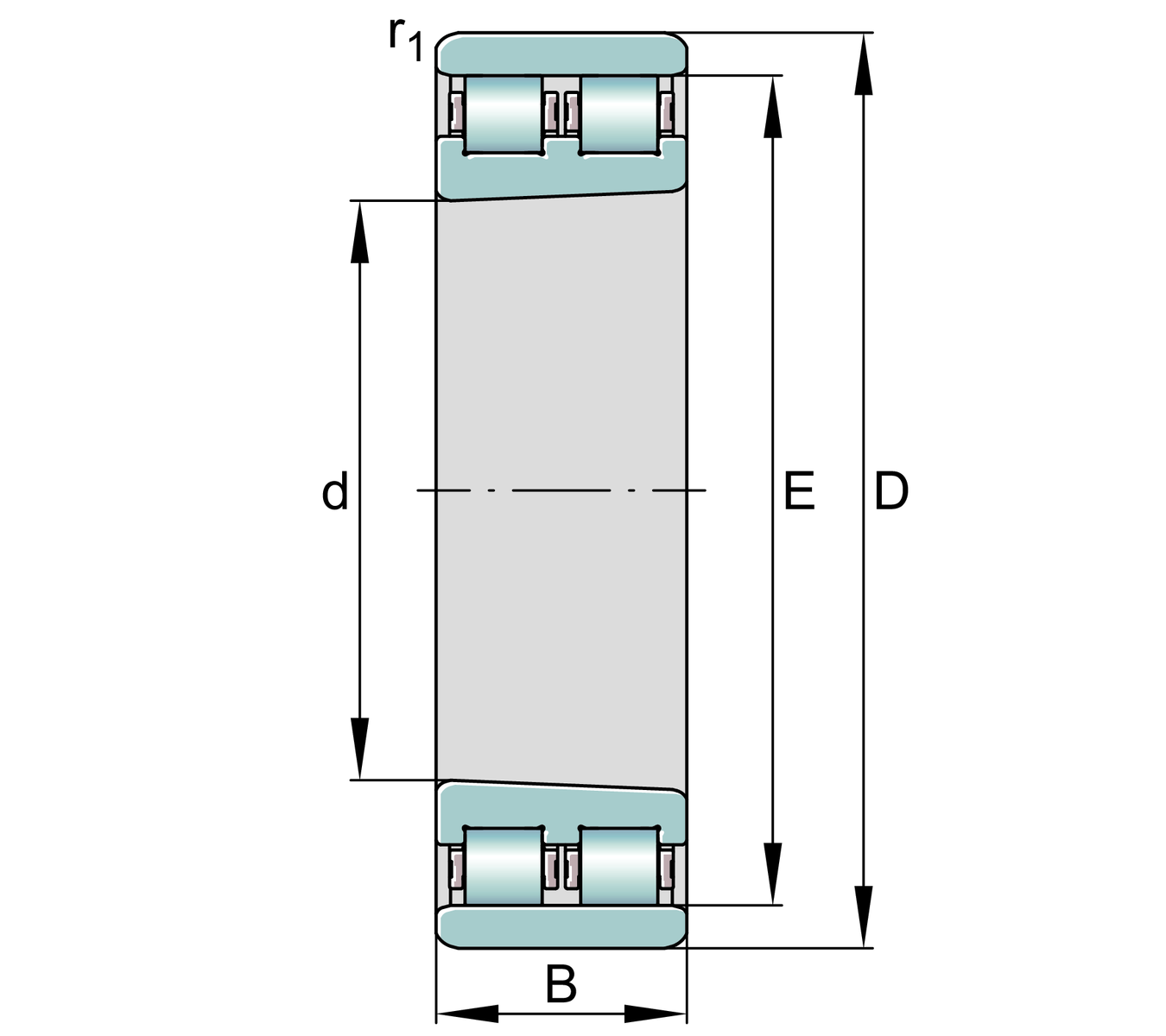

Dimensiuni detaliate

r 1 minDimensiune minimă a teșiturii1 mm
EDiametru cale de rulare inel exterior55 mm

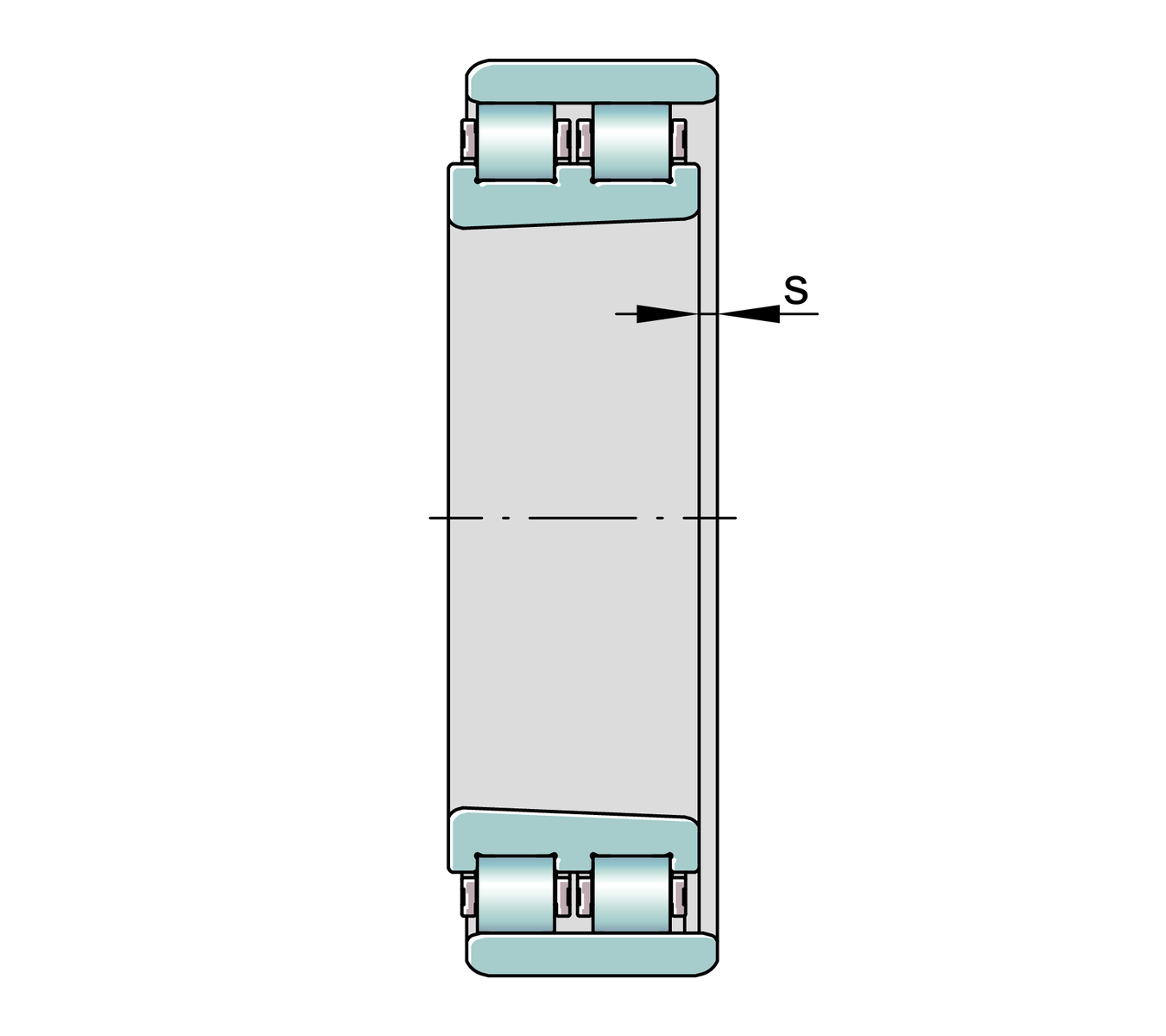

sDeplasare axială1,4 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C
