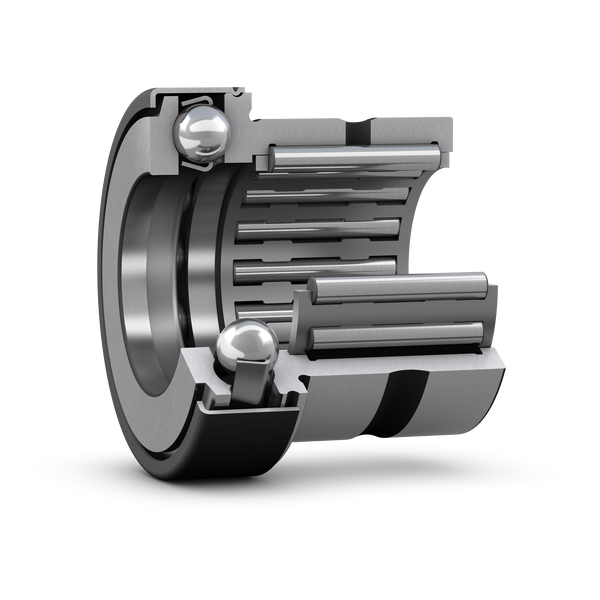

Fotografia produsului are caracter informativ
NKX30-Z+SKF
Date tehnice produs
NKX 30 Z - Rulment combinat cu role cu ace / rulment cu bile de presiune cu capac
Rulment combinat cu role cu ace / rulment cu bile de presiune cu capac Aceste rulmenți constau dintr-un rulment radial cu role cu ace combinat cu un rulment cu bile de presiune. Împreună, ei pot suporta atât sarcini radiale, cât și sarcini axiale într-o singură direcție. În plus, pot funcționa la viteze relativ mari. Înălțimea lor mică a secțiunii transversale face ca rulmenții să fie deosebit de potriviți pentru aplicații în care alte tipuri de aranjamente de rulmenți ocupă prea mult spațiu. Partea de presiune este acoperită cu un capac care formează un sigiliu de tip gap pentru a reține lubrifiantul în rulmenți.
Diametru interior30 mmDiametru interior
Diametru exterior42 mmDiametru exterior
Lățime30 mmLățime
Viteză de referință6000 r/minViteză de referință
Viteză limită5000 r/minViteză limită
Tip rulmentRulment cu role cu ace / rulment cu bile de presiuneTip rulment
Prezentare produs
| Cod produs | NKX 30 Z |
|---|---|
| Tip produs | Rulment combinat cu role cu ace / rulment cu bile de presiune cu capac |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 30 mm |
| Diametru exterior | Diametru exterior | 42 mm |
| Lățime | Lățime | 30 mm |
Performanță
| Viteză de referință | Viteză de referință | 6000 r/min |
| Viteză limită | Viteză limită | 5000 r/min |
Proprietăți
| Tip rulment | Tip rulment | Rulment cu role cu ace / rulment cu bile de presiune |
| Partea rulmentului | Partea rulmentului | Partea radială fără inel interior |
| Partea de presiune | Partea de presiune | Cu cușcă |
| Partea radială | Partea radială | Cu cușcă |
| Element de rulare (partea de presiune) | Element de rulare (partea de presiune) | Bile |
| Capacitate de sarcină axială | Capacitate de sarcină axială | Unidirecțională |
| Clasă de toleranță | Clasă de toleranță | Altele |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Caracteristică specială | Caracteristică specială | Partea de presiune cu capac din oțel stampat fără găuri de lubrifiere |
| Lubrifiant (partea de presiune) | Lubrifiant (partea de presiune) | Grăsime |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.51 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.143 kg |
| Cod eClass | Cod eClass | 23-05-09-03 |
| Cod UNSPSC | Cod UNSPSC | 31171512 |
Dimensiuni
| Fw | Diametru sub role | 30 mm |
| D | Diametru exterior | 42 mm |
| C | Lățime | 30 mm |
| C1 | Lățimea părții de presiune | 11 mm |
| C2 | Distanța de la fața laterală la gaura de lubrifiere | 9.5 mm |
| d | Diametru interior al părții de presiune | 30 mm |
| D2 | Diametru capacului din oțel stampat | 48.2 mm |
| r1,2 | Dimensiunea fazei | min. 0.6 mm |
Dimensiuni de sprijin
| da | Diametru de sprijin al arborelui | min. 42.7 mm |
| ra | Raza de fillet | max. 0.6 mm |
| rb | Raza de fillet | max. 0.3 mm |
| di | Diametru interior al inelului interior asociat | 25 mm |
| F | Diametru al pistei inelului interior | 30 mm |
| Bi | Lățimea inelului interior asociat | 20 mm |
Date de calcul
| C | Clasificarea de încărcare dinamică de bază, radială | 22.9 kN |
| C0 | Clasificarea de încărcare statică de bază, radială | 38 kN |
| C | Clasificarea de încărcare dinamică de bază, axială | 20.3 kN |
| C0 | Clasificarea de încărcare statică de bază, axială | 45.5 kN |
| Pu | limită de încărcare de oboseală, radială | 4.8 kN |
| Pu | limită de încărcare de oboseală, axială | 1.7 kN |
| A | Factorul minim de încărcare axială | 0.01 |
| Viteză de referință | Viteză de referință | 6000 r/min |
| Viteză limită | Viteză limită | 5000 r/min |
Produse asociate
| Inel interior | Inel interior | IR 25x30x20 |
