NKX35-Z-XL+INA

Fotografia produsului are caracter informativ

NKX35-Z-XL+INA

Date tehnice INA/Schaeffler

NKX35-Z-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NKX..-Z, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, cu capac de capăt, pentru lubrifiere cu unsoare

D47 mmDiametru exterior
C r27.500 NSarcină dinamică de bază, radială
C 0r41.500 NSarcină statică de bază, radială
n G4.600 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Etanșat pe o parte

Prezentare produs

Cod produsNKX35-Z-XL
Tip produsRulment combinat cu ace/axial cu bile
MarcăINA
Număr material Schaeffler0507476060000
Tip de bazăNKX35
Masa166.8 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșareZRulment cu capac de capăt
ColivieStandard

Dimensiuni principale și date de performanță

F wDiametru interior35 mm
DDiametru exterior47 mm
CÎnălțime30 mm
C rSarcină dinamică de bază, radială27.500 N
C 0rSarcină statică de bază, radială41.500 N
C aSarcină dinamică de bază, axială21.200 N
C 0aSarcină statică de bază, axială47.000 N
C urLimită de sarcină la oboseală, radială7.400 N
C uaLimită de sarcină la oboseală, axială2.340 N
n GTurație limită4.600 1/min
≈mMasă166,8 g

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore47,7 mm
r a maxRază maximă a degajării0,6 mm

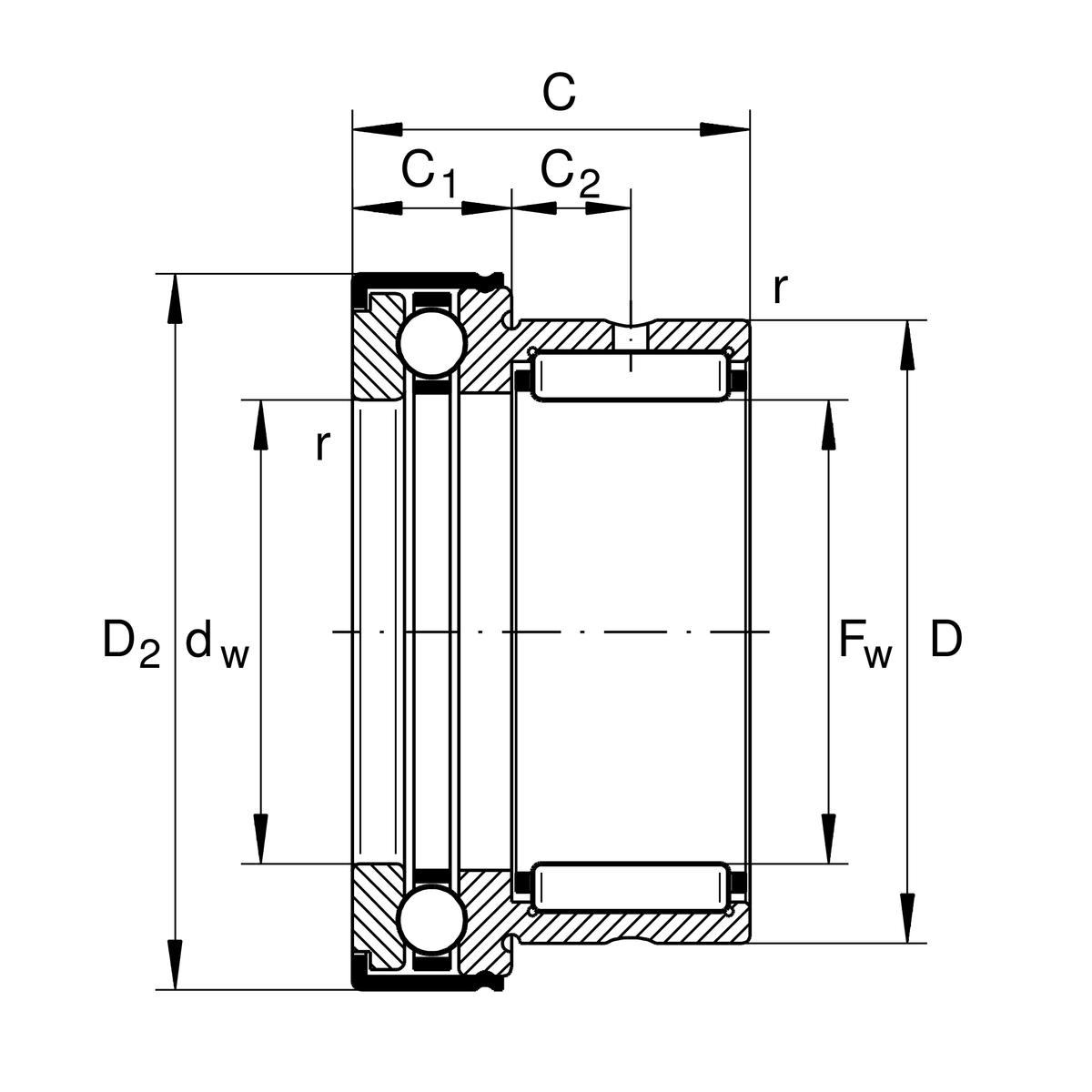

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă53,2 mm
D 2 maxDiametru exterior maxim flanșă53,2 mm
C 1Lățime componentă axială rulment12 mm
C 1Distanță până la orificiul de ungere9 mm
C 2Distanță până la orificiul de ungere9 mm
d wDiametru interior șaibă arbore35 mm
r minDimensiune minimă a teșiturii0,6 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

Inele interioare IR adecvateIR30X35X20-XL
