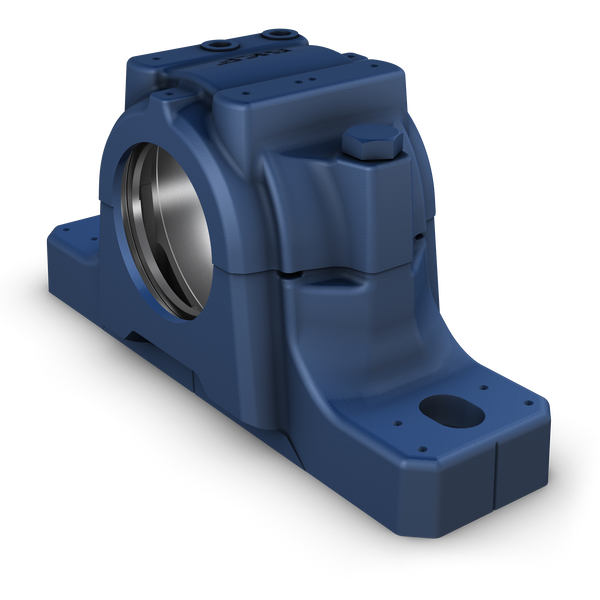

Fotografia produsului are caracter informativ
SNL516-613+SKF
Date tehnice produs
SNL 516-613 - Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele de plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu mai puțin necesar de întreținere. Sunt disponibile diferite variante de carcasă și modele de etanșare, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametru loc de montare a rulmentului140 mmDiametru loc de montare a rulmentului
Lățime loc de montare a rulmentului58 mmLățime loc de montare a rulmentului
Înălțime centru (bloc pernă)95 mmÎnălțime centru (bloc pernă)
Distanța centrului între găurile pentru șuruburi260 mmDistanța centrului între găurile pentru șuruburi
Diametru șurub de prindere20 mmDiametru șurub de prindere
Tip carcasăBloc de plummer/pernăTip carcasă
Prezentare produs
| Cod produs | SNL 516-613 |
|---|---|
| Tip produs | Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametru loc de montare a rulmentului | Diametru loc de montare a rulmentului | 140 mm |
| Lățime loc de montare a rulmentului | Lățime loc de montare a rulmentului | 58 mm |
| Înălțime centru (bloc pernă) | Înălțime centru (bloc pernă) | 95 mm |
| Distanța centrului între găurile pentru șuruburi | Distanța centrului între găurile pentru șuruburi | 260 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 20 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de plummer/pernă |
| Configurație carcasă | Configurație carcasă | În două piese |
| Aranjament de montare | Aranjament de montare | Prin ax/Capăt ax |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tip etanșare carcasă rulment | Tip etanșare carcasă rulment | Fără |
| Funcție/posibilitate de lubrifiere a carcasei | Funcție/posibilitate de lubrifiere a carcasei | Ulei |
Logistică
| Greutate netă produs | Greutate netă produs | 9.56 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametru loc de montare a rulmentului | 140 mm |
| clasă de toleranță a diametrului locului de montare a rulmentului | clasă de toleranță a diametrului locului de montare a rulmentului | G7 |
| Ca | Lățime loc de montare a rulmentului | 58 mm |
| H1 | Înălțimea centrului locului de montare a rulmentului | 95 mm |
| Db | Diametru orificiu | 92.5 mm |
| A | Lățime totală | 120 mm |
| A1 | Lățime picior | 90 mm |
| G1 | Filet găuri de relubrifiere | 1/8-27 NPSF |
| H | Înălțime totală | 176 mm |
| H2 | Înălțime picior | 32 mm |
| L | lungime totală | 315 mm |
| J | Distanța între șuruburile de prindere | 260 mm |
| N | Lungimea orificiului pentru șurub de prindere | 28 mm |
| N1 | Lățimea orificiului pentru șurub de prindere | 22 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 93 mm |
| A4 | Lățimea canelurii de etanșare | 5 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 9 mm |
| A6 | Lățimea la diametrul orificiului | 13 mm |
| Dc | Diametru canelură de etanșare | 101 mm |
| J6 | Distanța între pini de ghidare | 288 mm |
| J7 | Offset axial al pinilor de ghidare | 33 mm |
| N4 | Diametru pini de ghidare | max. 8 mm |
Date de calcul
| P0° | Încărcare de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 350 kN |
| P55° | Încărcare de rupere la un unghi de încărcare de 55° | 430 kN |
| P90° | Încărcare de rupere la un unghi de încărcare de 90° | 260 kN |
| P120° | Încărcare de rupere la un unghi de încărcare de 120° | 190 kN |
| P150° | Încărcare de rupere la un unghi de încărcare de 150° | 175 kN |
| P180° | Încărcare de rupere la un unghi de încărcare de 180° | 215 kN |
| Pa | Încărcare de rupere, axială | 140 kN |
| Q120° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 220 kN |
| Q150° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 125 kN |
| Q180° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 110 kN |
Materiale
| Material carcasă | Material carcasă | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametru recomandat al șuruburilor de prindere | 20 mm |
| Cuplu de strângere recomandat pentru șuruburile de prindere | Cuplu de strângere recomandat pentru șuruburile de prindere | 385 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M12x70 |
| Cuplu de strângere pentru șuruburile de cap | Cuplu de strângere pentru șuruburile de cap | 80 N·m N·m |
| Umplere inițială cu gresare, 20% | Umplere inițială cu gresare, 20% | 170 g g |
| Umplere inițială cu gresare, 40% | Umplere inițială cu gresare, 40% | 280 g g |
Produse incluse
| Racord de gresare | Racord de gresare | AH 1/8-27 PTF |
