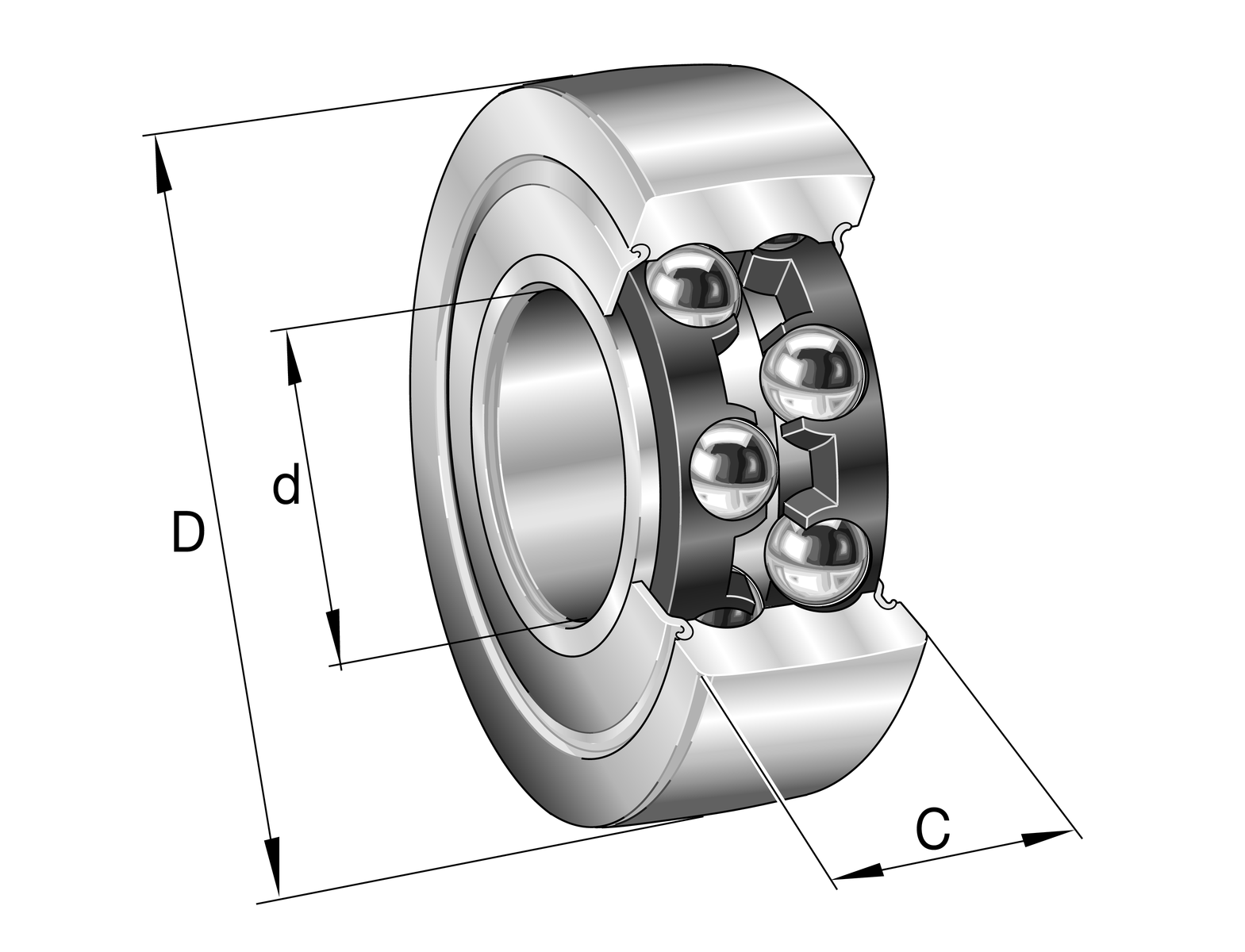

Fotografia produsului are caracter informativ

LR5204-2Z-TVH-XL+INA

Date tehnice INA/Schaeffler

LR5204-2Z-TVH-XL - Rolă de ghidare cu jug

Role de ghidare cu jug LR52..-2Z-TVH-XL, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, orificiu de ungere în inelul interior la cerere, șaibe de protecție de etanșare pe ambele părți, colivie din poliamidă armată cu fibră de sticlă, execuție X-life

D52 mmDiametru exterior

d20 mmDiametru interior

Prezentare produs

Cod produs	LR5204-2Z-TVH-XL
Tip produs	Rolă de ghidare cu jug
Marcă	INA
Număr material Schaeffler	0826468720000
Tip de bază	LR5204
Cod BearingX	LR5204-2Z-TVH-XL
Masa	0.23 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Tip etanșare	2Z	Etanșare șaibă de protecție pe ambele părți
Inel exterior profile	R500	R500
Relubrifiere	Fără	Fără
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă

Dimensiuni principale și date de performanță

D	Diametru exterior	52 mm
d	Diametru interior	20 mm
C	Înălțime	20,6 mm
C r w	Sarcină dinamică efectivă de bază, radial	16.900 N
C 0r w	Sarcină statică efectivă de bază, radial	12.700 N
C ur w	Sarcină limită efectivă la oboseală, radial	660 N
n D G	Turație pentru lubrifiere permanentă cu unsoare	7.300 1/min
F r per	Sarcină dinamică admisă, radial	10.200 N
≈m	Masă	0,23 kg

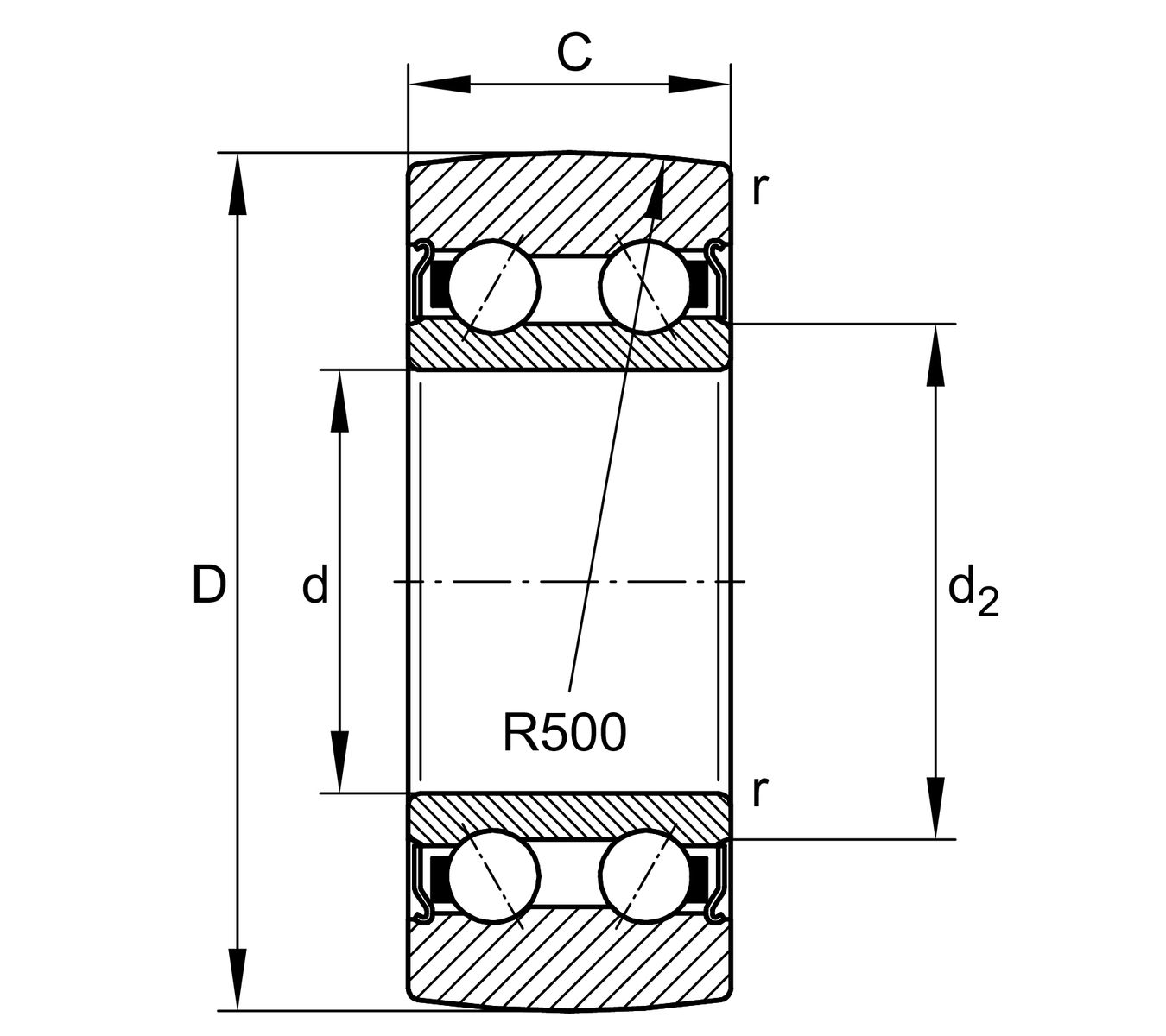

Dimensiuni detaliate

d 2	Diametru șaibă axială	29,2 mm
r min	Dimensiune minimă a cantonului	1 mm
R	Rază profil exterior inel exterior	500 mm
