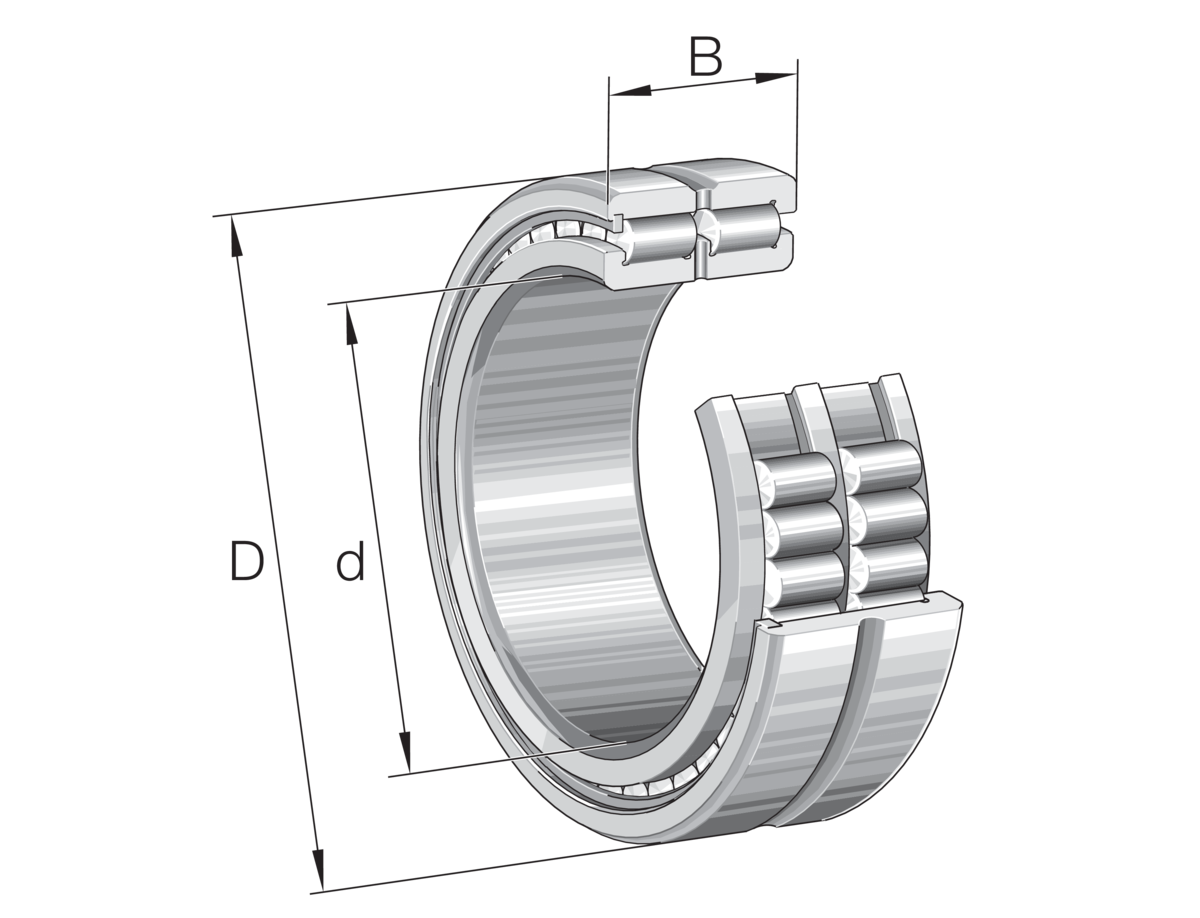

Fotografia produsului are caracter informativ

SL185006-A-C3+INA

Date tehnice INA/Schaeffler

SL185006-A-C3 - Rulment cu role cilindrice

Rulment cu role cilindrice SL1850..-A, set complet de role, pe două rânduri, rulment semi-fix, 1 bordură pe inelul exterior, 3 borduri pe inelul interior, tip SL18

d30 mmDiametru interior

D55 mmDiametru exterior

B34 mmLățime

C r69.000 NSarcină dinamică de bază, radială

C 0r84.000 NSarcină statică de bază, radială

n G8.100 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Prezentare produs

Cod produs	SL185006-A-C3
Tip produs	Rulment cu role cilindrice
Marcă	INA
Număr material Schaeffler	0002669730030
Tip de bază	SL185006
Masa	333 g
CAD disponibil	Nu
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Execuție	A	Internal Variant A
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Clasă de toleranță	PN	Normal (ISO 492:2023)
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	30 mm
D	Diametru exterior	55 mm
B	Lățime	34 mm
C r	Sarcină dinamică de bază, radială	69.000 N
C 0r	Sarcină statică de bază, radială	84.000 N
C ur	Limită de sarcină la oboseală, radială	12.300 N
n G	Turație limită	8.100 1/min
n ϑr	Turație de referință	5.300 1/min
≈m	Masă	333 g

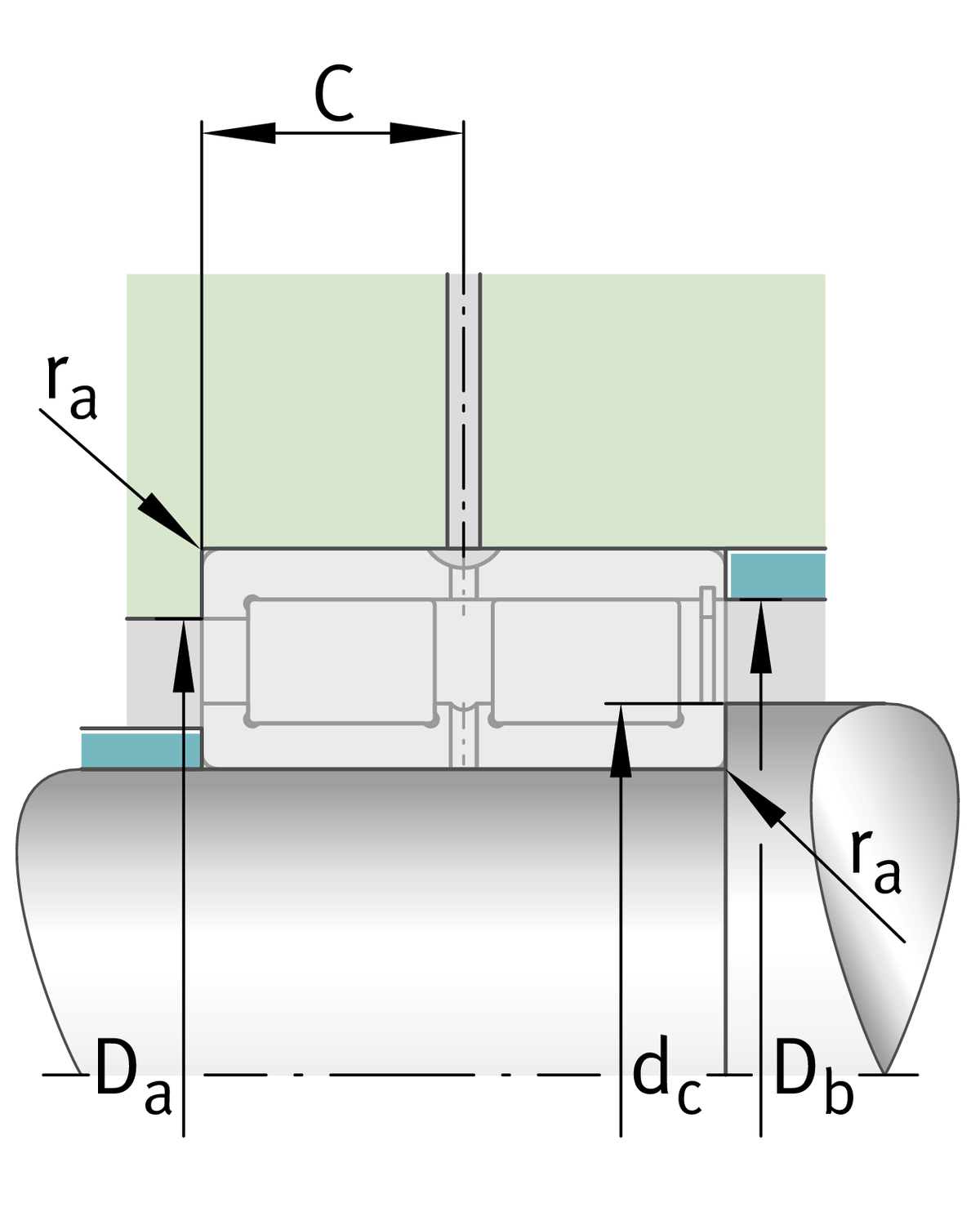

Dimensiuni de montaj

d c min	Umăr minim al arborelui	40 mm
d a min	Diametru minim al umărului arborelui	40 mm
D a max	Diametru maxim al umărului carcasei	45,3 mm
r a max	Rază maximă a degajării	1 mm
r a1 max	Rază maximă a degajării	2,1 mm
D e min	Diametru minim al umărului carcasei	45,3 mm

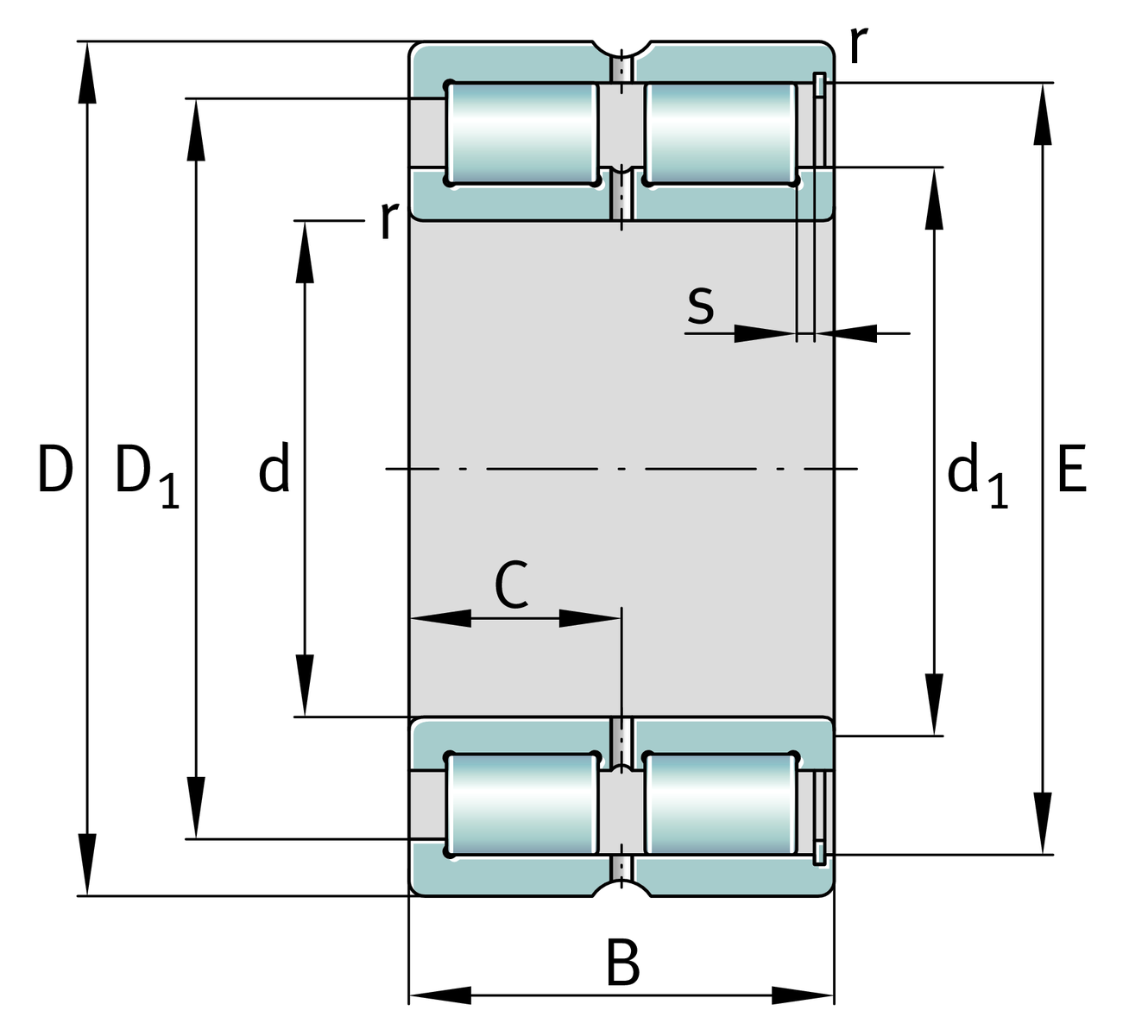

Dimensiuni detaliate

r min	Dimensiune minimă a teșiturii	1 mm
r 1 min	Dimensiune minimă a teșiturii	1,5 mm
s	Deplasare axială	1,5 mm
C	Distanță până la orificiul de ungere	17 mm
d 1	Diametru maxim bordură inel interior	40 mm
D 1 min	Diametru minim bordură inel exterior	45,3 mm
E	Diametru cale de rulare inel exterior	49,6 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
