LFE05-0,5+INA
Date tehnice INA/Schaeffler

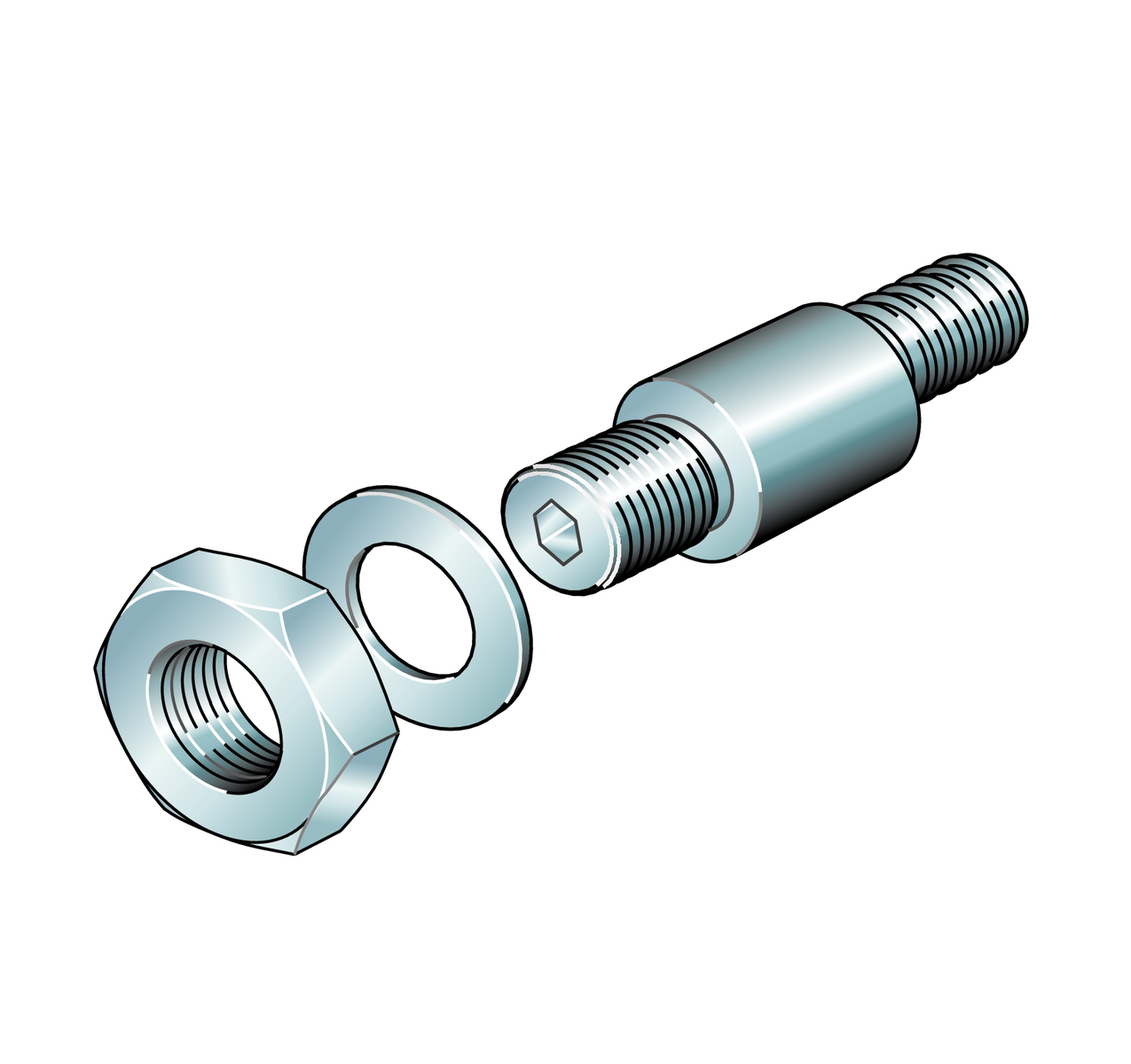

LFE05-0,5 - Journal track roller
eccentric bolts for track rollers LFR
d5 mm
Prezentare produs
| Cod produs | LFE05-0,5 |
|---|---|
| Tip produs | Journal track roller |
| Marcă | INA |
| Număr material Schaeffler | 0031631640000 |
| Tip de bază | LFE05-0,5 |
| Masa | 3 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 05 |

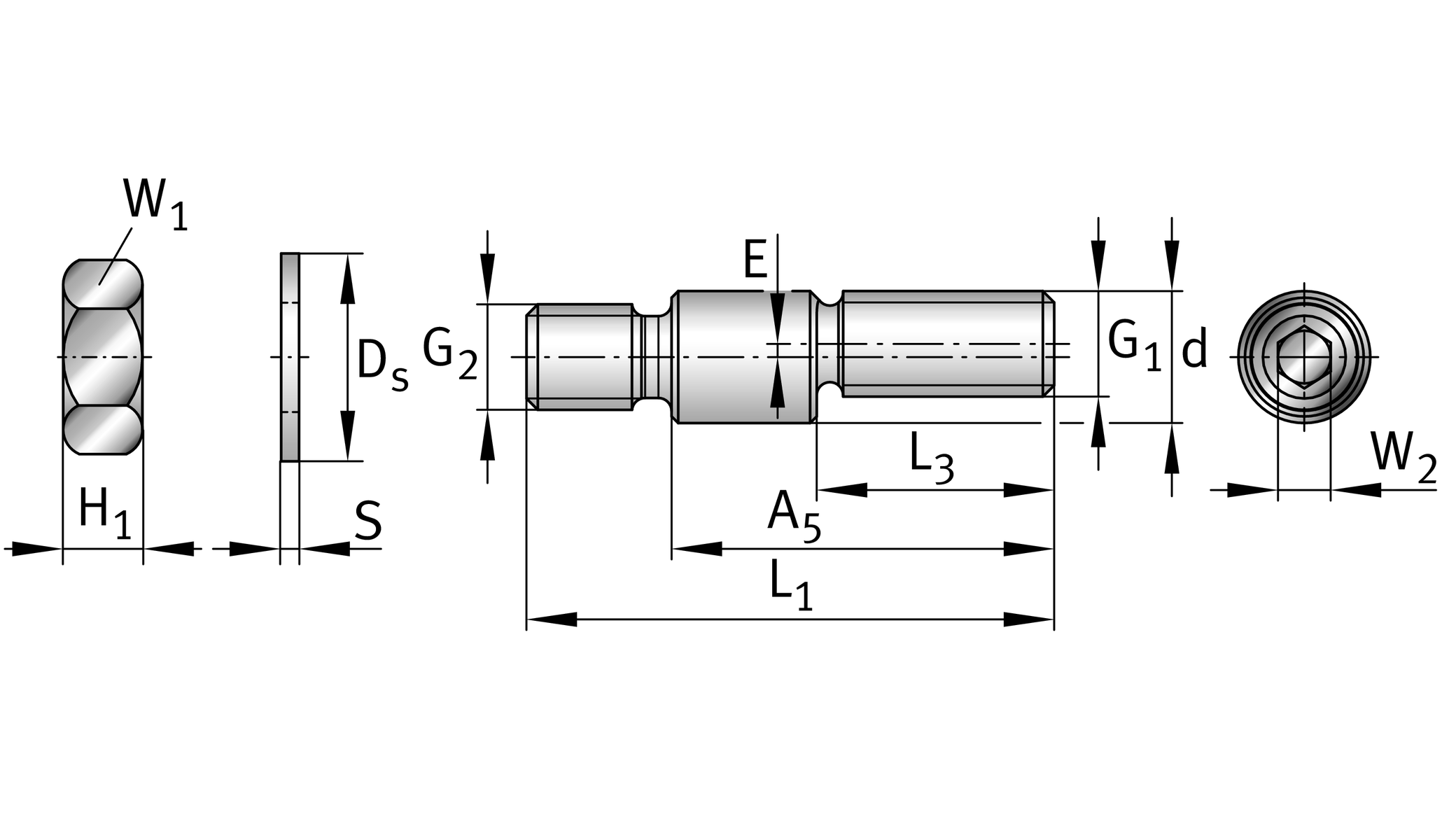

Dimensiuni principale și date de performanță
| BGR | Dimension PIN | 05 |
| G 1 | M4 | |
| G 2 | M4 | |
| L 1 | 20 mm | |
| ≈m | Masă | 3 g |
Dimensiuni de montaj
| A 5 | 15 mm | |
| D s | 10 mm | |
| d | 5 mm | |
| E | 0,5 mm | |
| H 1 | 2,9 mm | |
| L 3 | 9 mm | |
| W 1 | 7 mm | |
| W 2 | 2 mm |
Informații suplimentare
| LFR..-2Z | Possible track roller-pin combinations | siehe Katalog: LF1 |
