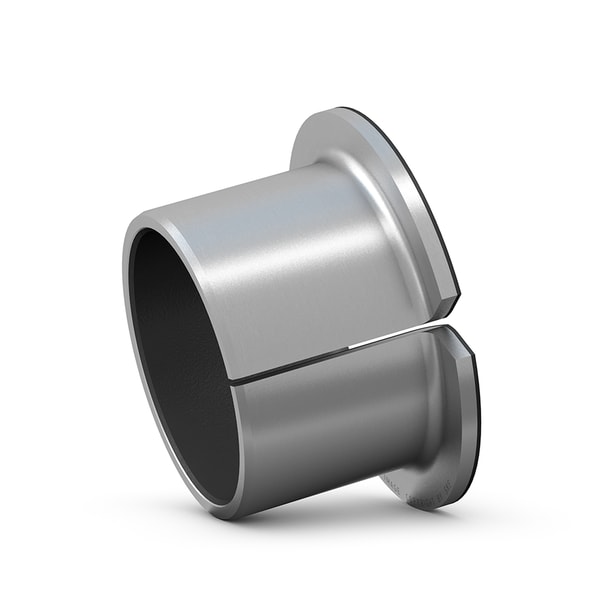

Fotografia produsului are caracter informativ
PCMF151712-E+SKF
Date tehnice produs
PCMF 151712 E - Bushing flanșat din compozit PTFE
Bushing flanșat din compozit PTFE SKF Bushing-urile flanșate din compozit PTFE sunt potrivite pentru mișcări oscilante, rotative și liniare și pot suporta sarcini radiale, precum și sarcini axiale într-o direcție. În ciuda designului lor cu pereți subțiri, ele pot suporta sarcini grele. De asemenea, oferă o bună disipare a căldurii, permițând astfel viteze de alunecare relativ mari.
Diametru interior15 mmDiametru interior
Diametru exterior17 mmDiametru exterior
Lățime12 mmLățime
Diametru flanșă23 mmDiametru flanșă
Grosime flanșă1 mmGrosime flanșă
Clasificare de încărcare dinamică de bază, direcția radială12 kNClasificare de încărcare dinamică de bază, direcția radială
Prezentare produs
| Cod produs | PCMF 151712 E |
|---|---|
| Tip produs | Bushing flanșat din compozit PTFE |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 15 mm |
| Diametru exterior | Diametru exterior | 17 mm |
| Lățime | Lățime | 12 mm |
| Diametru flanșă | Diametru flanșă | 23 mm |
| Grosime flanșă | Grosime flanșă | 1 mm |
Performanță
| Clasificare de încărcare dinamică de bază, direcția radială | Clasificare de încărcare dinamică de bază, direcția radială | 12 kN |
| Clasificare de încărcare statică de bază, direcția radială | Clasificare de încărcare statică de bază, direcția radială | 37.5 kN |
| Clasificare de încărcare dinamică de bază, direcția axială | Clasificare de încărcare dinamică de bază, direcția axială | 10.4 kN |
| Clasificare de încărcare statică de bază, direcția axială | Clasificare de încărcare statică de bază, direcția axială | 32.5 kN |
Proprietăți
| Design | Design | Flanșat |
| Material | Material | Compozit PTFE |
| Funcție de relubrifiere | Funcție de relubrifiere | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0053 kg |
| Cod eClass | Cod eClass | 23-05-01-90 |
| Cod UNSPSC | Cod UNSPSC | 31171605 |
Dimensiuni
| d | Diametru interior | 15 mm |
| D | Diametru exterior | 17 mm |
| B | Lățime | 12 mm |
| D1 | Diametru exterior flanșă | 23 mm |
| B1 | Lățime flanșă | 1 mm |
| c1 | Lungime chamfer interior - direcția axială | min. 0.1 mm |
| c1 | Lungime chamfer interior - direcția axială | max. 0.6 mm |
| c2 | Lungime chamfer diametru exterior - direcția axială | min. 0.2 mm |
| c2 | Lungime chamfer diametru exterior - direcția axială | max. 1 mm |
| r | Rază flanșă/bushing diametru exterior | max. 1 mm |
Montaje recomandate
| Toleranță ax | Toleranță ax | f7 |
| Toleranță carcasă | Toleranță carcasă | H7 |
Date de calcul
| C | Clasificare de încărcare dinamică de bază, direcția radială | 12 kN |
| C0 | Clasificare de încărcare statică de bază, direcția radială | 37.5 kN |
| Ca | Clasificare de încărcare dinamică de bază, direcția axială | 10.4 kN |
| C0a | Clasificare de încărcare statică de bază, direcția axială | 32.5 kN |
| K | Factor de încărcare dinamic specific | 80 N/mm² N/mm² |
| K0 | Factor de încărcare static specific | 250 N/mm² N/mm² |
| KM | Factor în funcție de material și tip de rulment | 480 |
| v | Viteza de alunecare permisă | max. 2 m/s m/s |
| µ | Coeficient de frecare | min. 0.03 |
| µ | Coeficient de frecare | max. 0.25 |
