LFR5204-16-2Z+INA
Date tehnice INA/Schaeffler

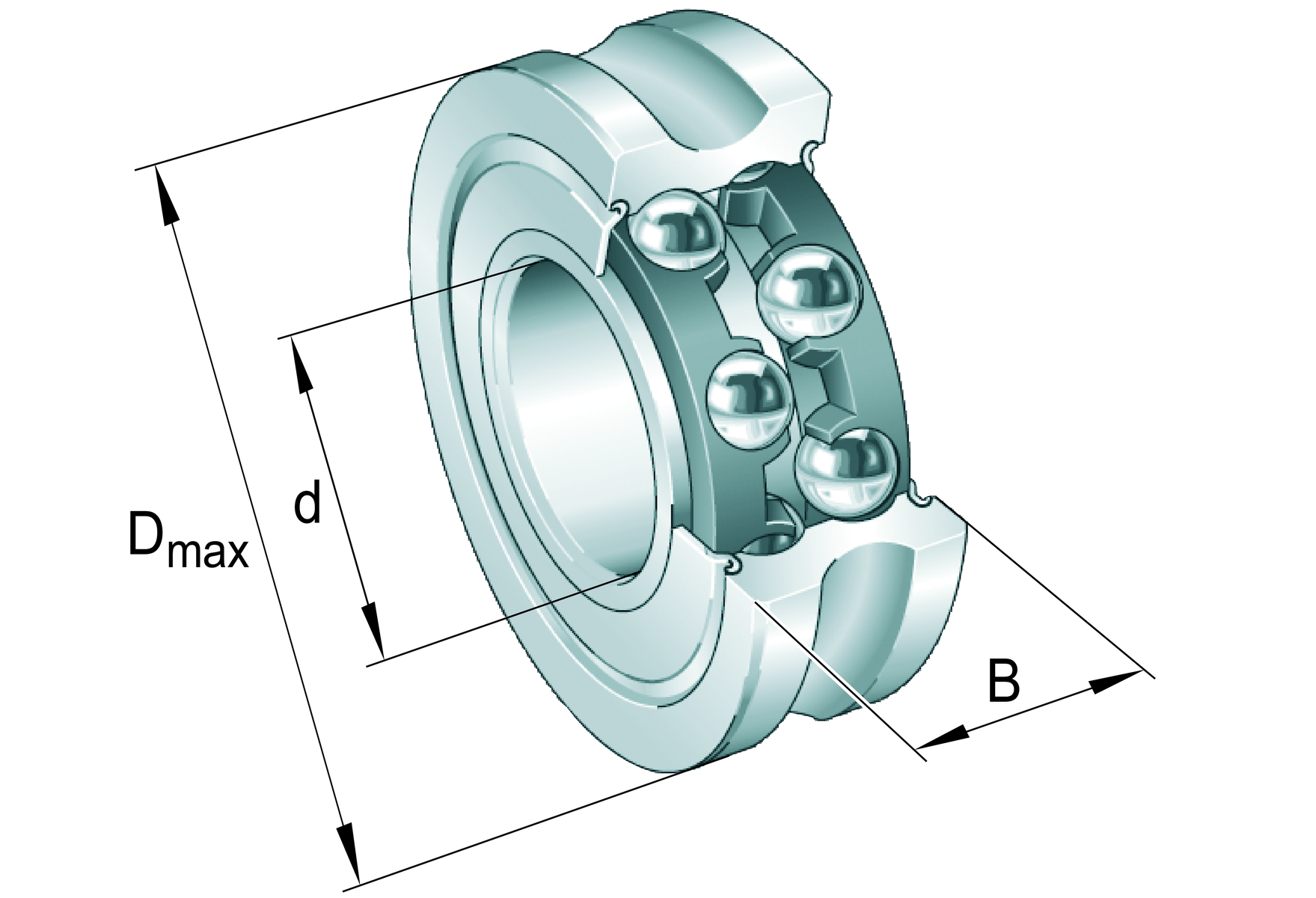

LFR5204-16-2Z - Rolă de ghidare cu jug
Rolă de ghidare cu jug
d20 mm
B22,6 mm Lățime inel interior
Prezentare produs
| Cod produs | LFR5204-16-2Z |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0004328570000 |
| Tip de bază | LFR5204-16-2Z |
| Cod BearingX | LFR5204-16-2Z |
| Masa | 0.177 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Size code | 5204 | |
| Seal | 2Z | Etanșare cu fantă pe ambele părți |
Dimensiuni principale și date de performanță
| d | 20 mm | |
| D max | 52 mm | |
| B | Lățime inel interior | 22,6 mm |
| ≈m | Masă | 0,177 kg |

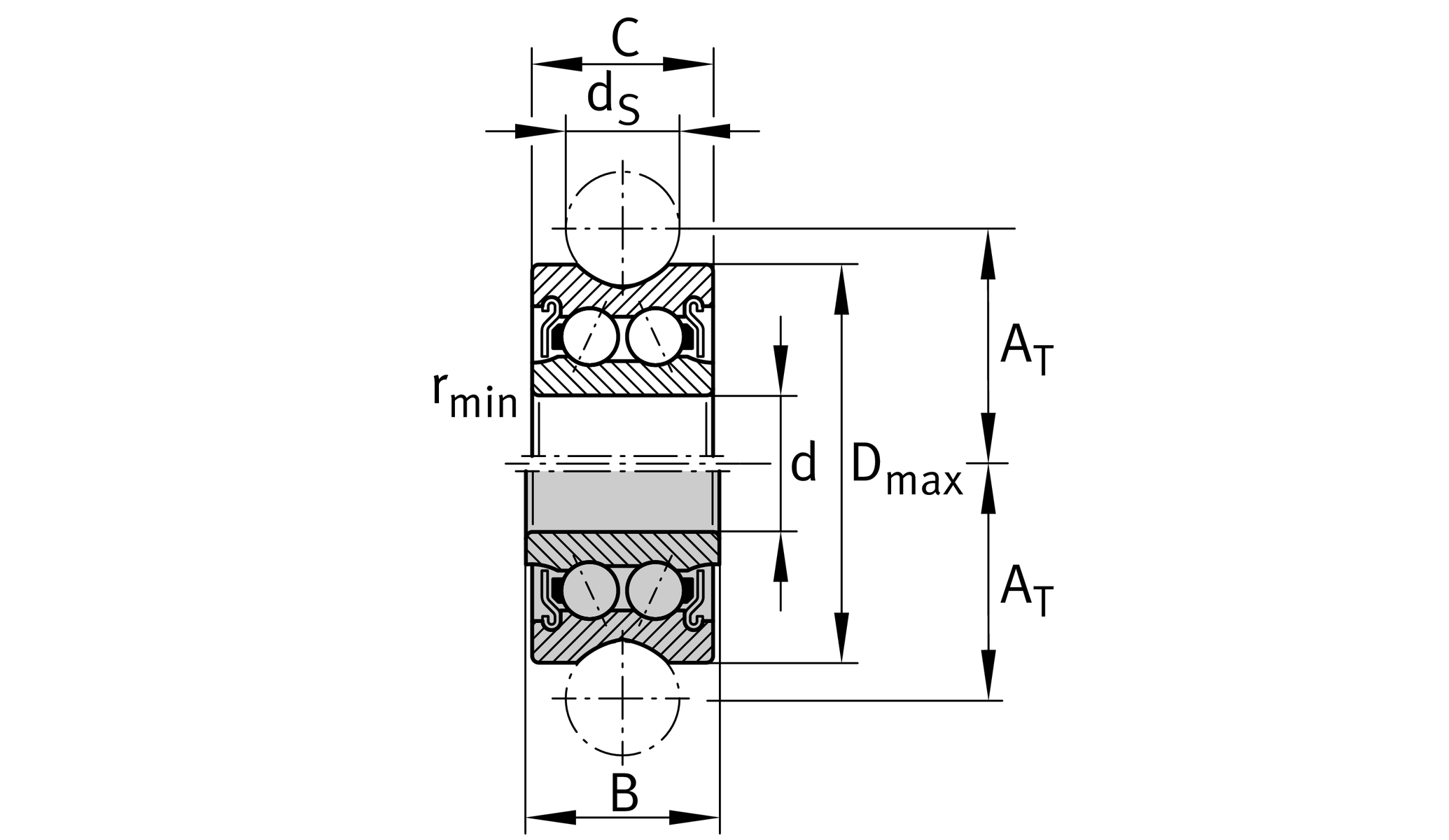

Dimensiuni de montaj
| A T | 31,5 mm | |
| C | 20,6 mm | |

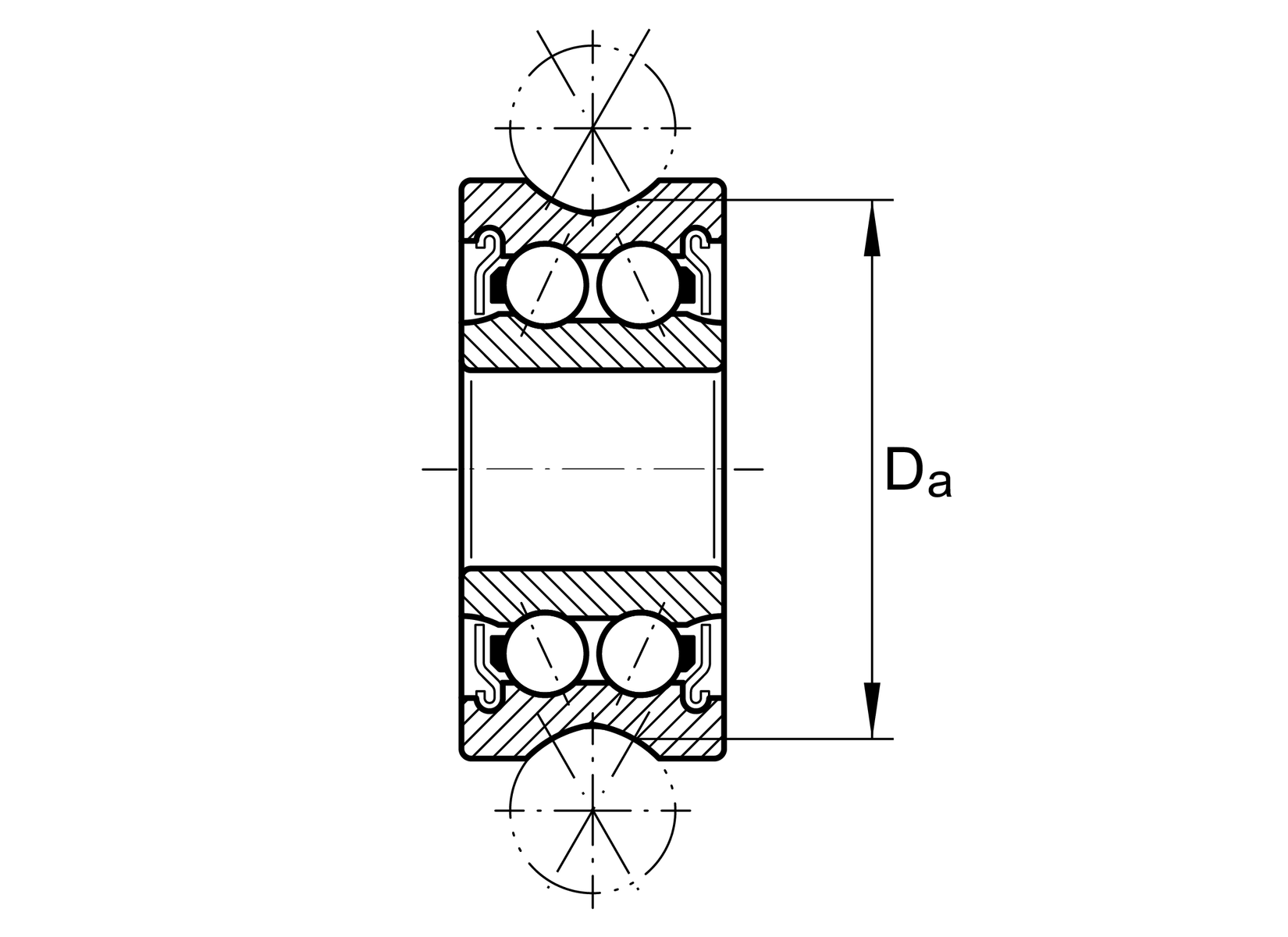

| D a | Diameter of rolling | 49,14 mm |
| ds | 16 mm | |
| r min | 1 mm |
Dimensiuni principale
| C r w | Sarcină dinamică efectivă de bază as track roller (radial) | 15.300 N |
| C 0r w | Sarcină statică efectivă de bază as track roller (radial) | 10.100 N |
| C ur w | Limit of fatigue load | 520 N |
| F r per | Sarcină limită dinamică admisibilă | 10.500 N |
| F 0r per | Sarcină limită statică admisibilă | 20.200 N |
Informații suplimentare
| LFE/LFZ | Possible roller-pin combination | siehe Katalog: LF1 |
Documente
- Fișă tehnică produs LFR5204-16-2ZPDF produs
- Track Roller Guidance SystemsCatalog
