LFR5201-12-2Z+INA
Date tehnice INA/Schaeffler
LFR5201-12-2Z - Rolă de ghidare cu jug
Rolă de ghidare cu jug
d12 mm
B15,9 mm Lățime inel interior
Prezentare produs
| Cod produs | LFR5201-12-2Z |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0004324900000 |
| Tip de bază | LFR5201-12-2Z |
| Cod BearingX | LFR5201-12-2Z |
| Masa | 70 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Size code | 5201 | |
| Seal | 2Z | Etanșare cu fantă pe ambele părți |

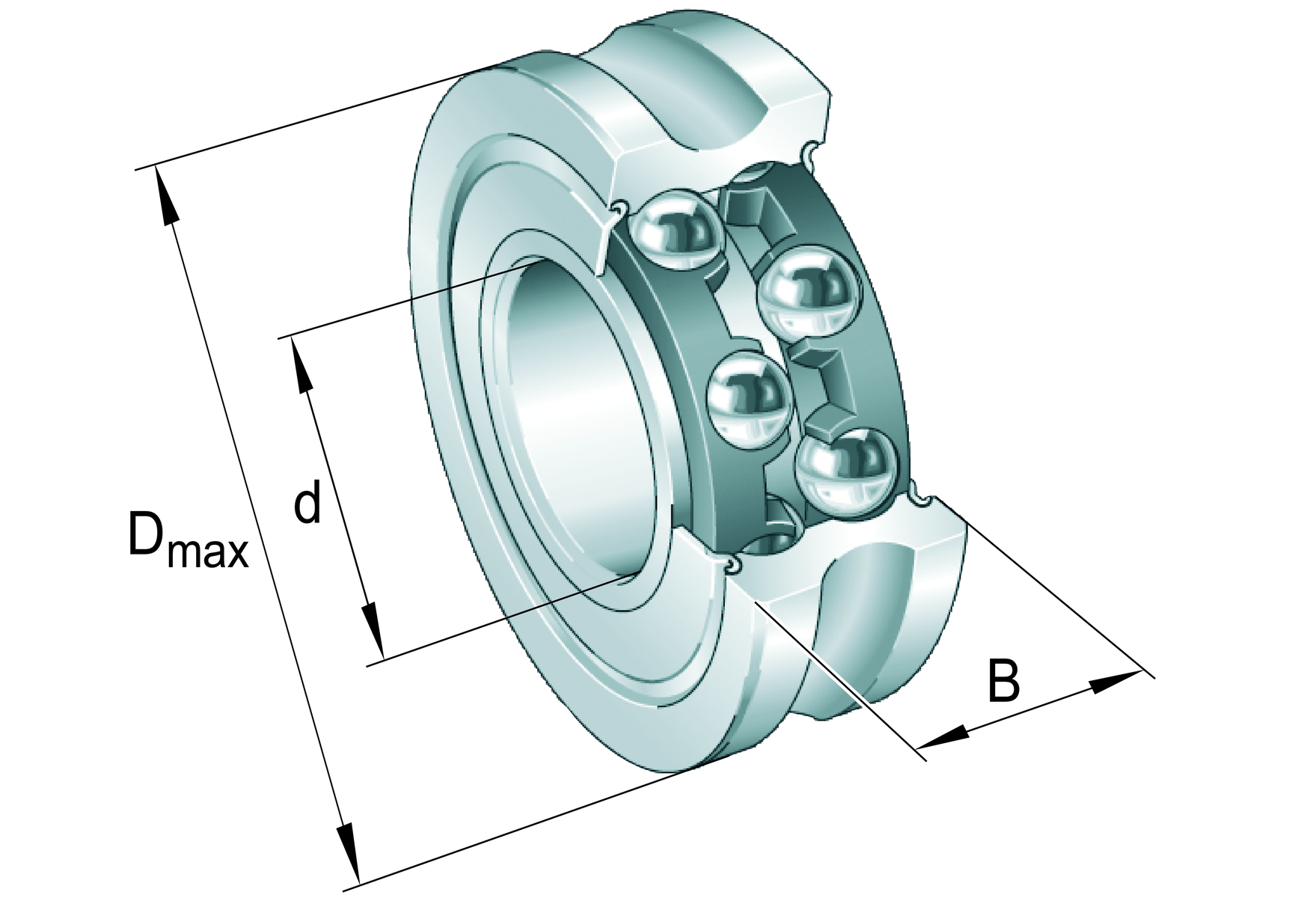

Dimensiuni principale și date de performanță
| d | 12 mm | |
| D max | 35 mm | |
| B | Lățime inel interior | 15,9 mm |
| ≈m | Masă | 70 g |

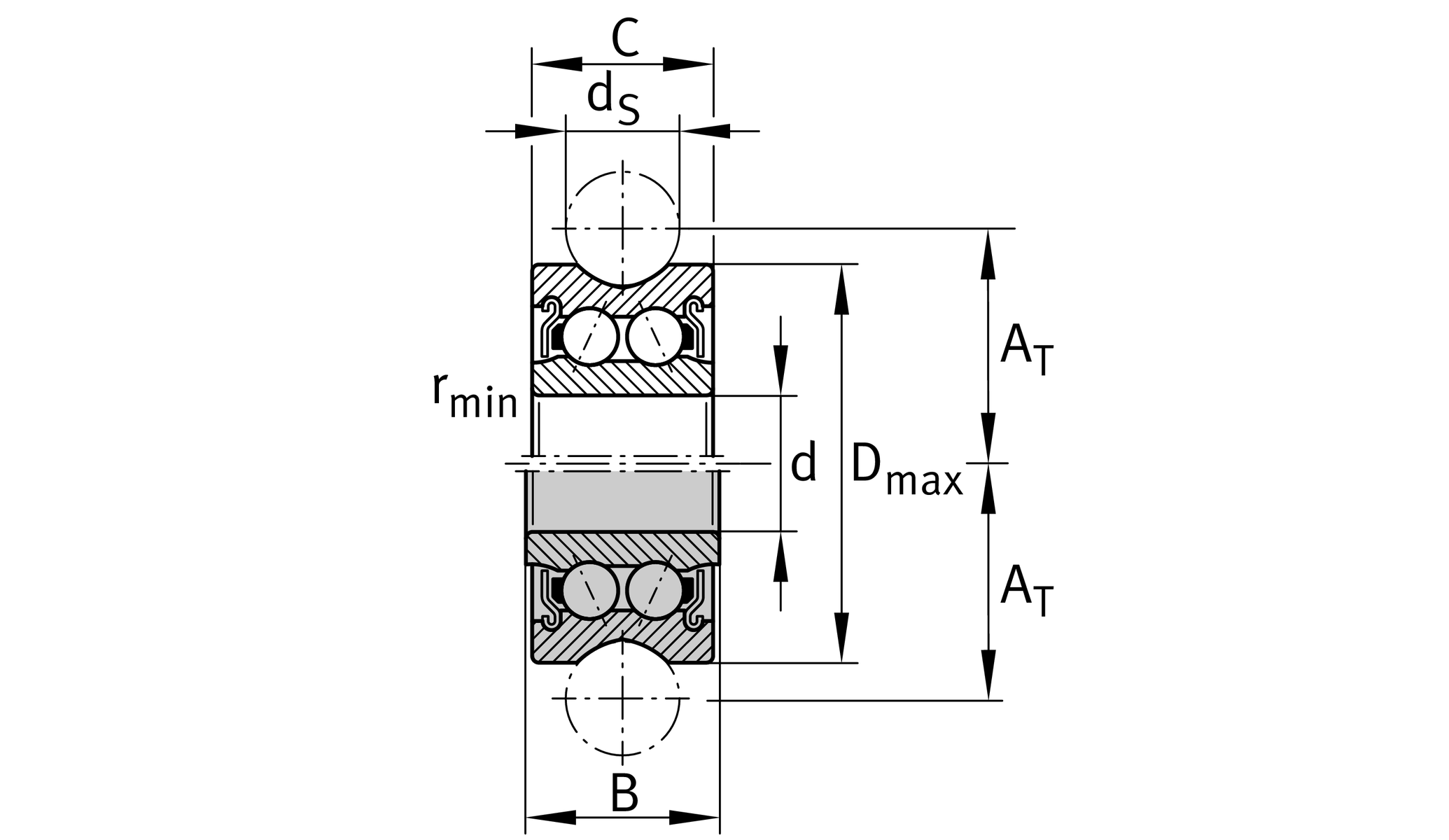

Dimensiuni de montaj
| A T | 21,75 mm | |
| C | 15,9 mm | |

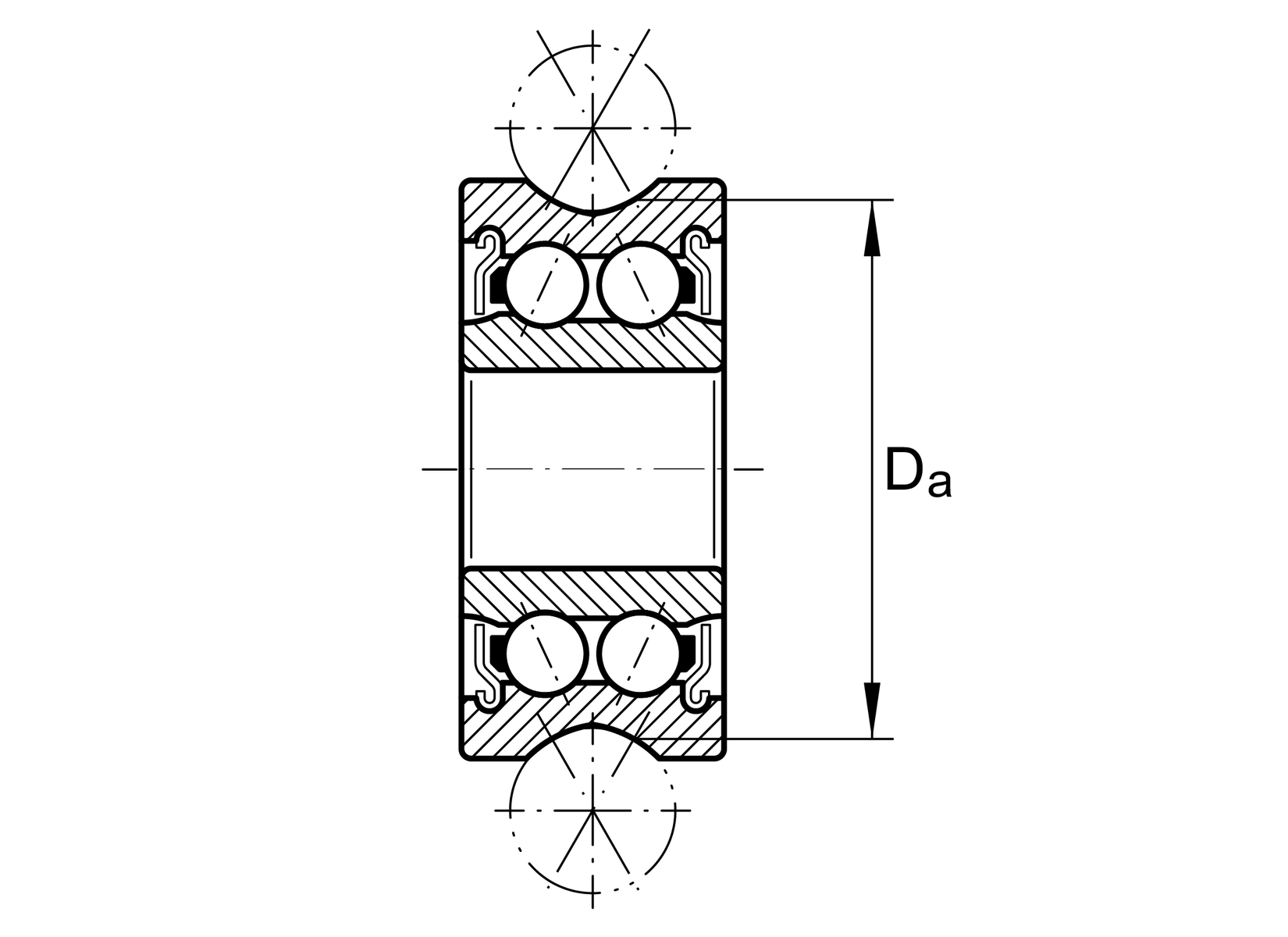

| D a | Diameter of rolling | 33,1 mm |
| ds | 12 mm | |
| r min | 0,6 mm |
Dimensiuni principale
| C r w | Sarcină dinamică efectivă de bază as track roller (radial) | 8.300 N |
| C 0r w | Sarcină statică efectivă de bază as track roller (radial) | 5.000 N |
| C ur w | Limit of fatigue load | 250 N |
| F r per | Sarcină limită dinamică admisibilă | 4.650 N |
| F 0r per | Sarcină limită statică admisibilă | 10.000 N |
Informații suplimentare
| LFE/LFZ | Possible roller-pin combination | siehe Katalog: LF1 |
