LFR5301-10-2Z+INA
Date tehnice INA/Schaeffler

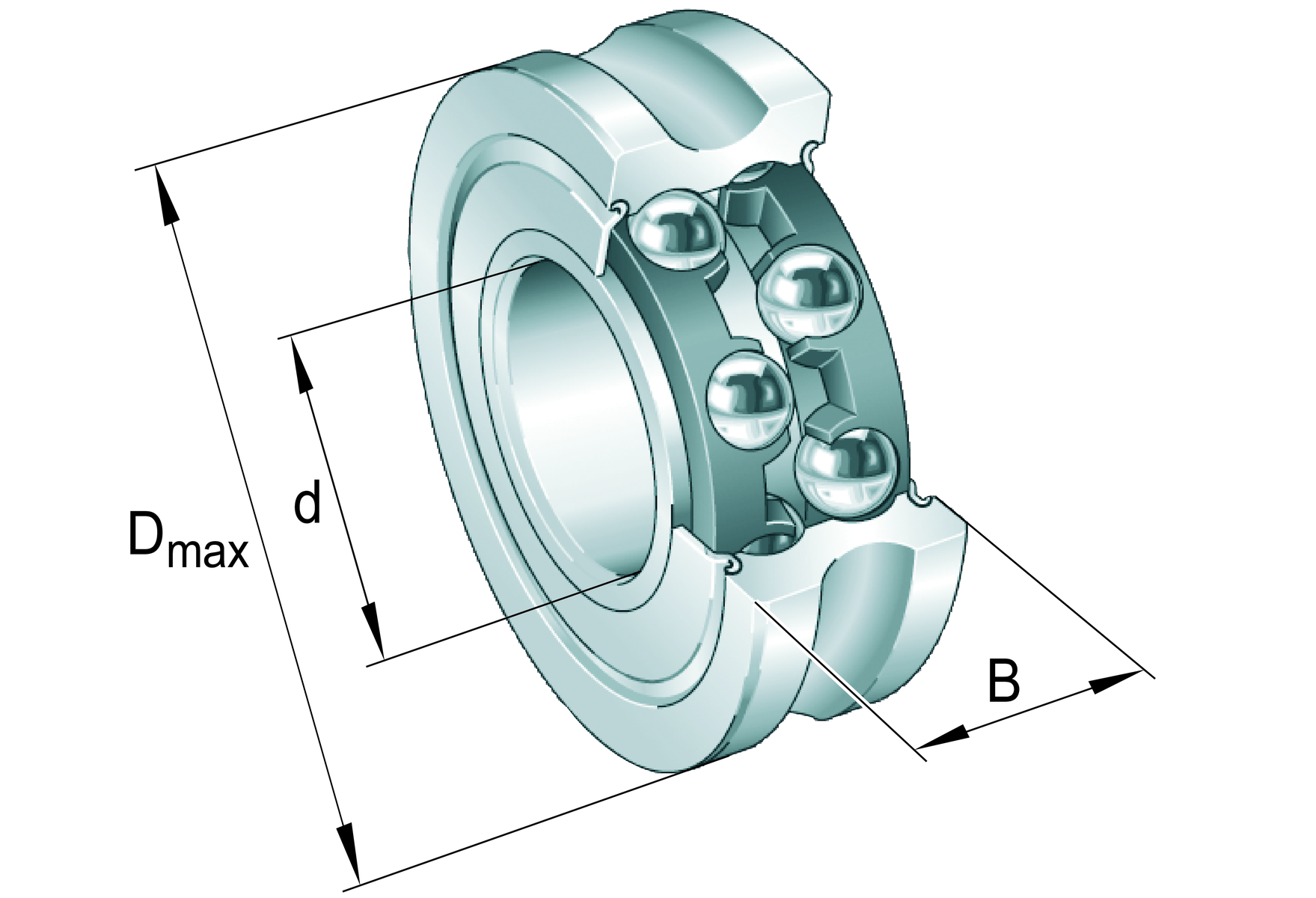

LFR5301-10-2Z - Rolă de ghidare cu jug
Rolă de ghidare cu jug
d12 mm
B19 mm Lățime inel interior
Prezentare produs
| Cod produs | LFR5301-10-2Z |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0008780570000 |
| Tip de bază | LFR5301-10-2Z |
| Cod BearingX | LFR5301-10-2Z |
| Masa | 0.137 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Size code | 5301 | |
| Seal | 2Z | Etanșare cu fantă pe ambele părți |
Dimensiuni principale și date de performanță
| d | 12 mm | |
| D max | 42 mm | |
| B | Lățime inel interior | 19 mm |
| ≈m | Masă | 0,137 kg |

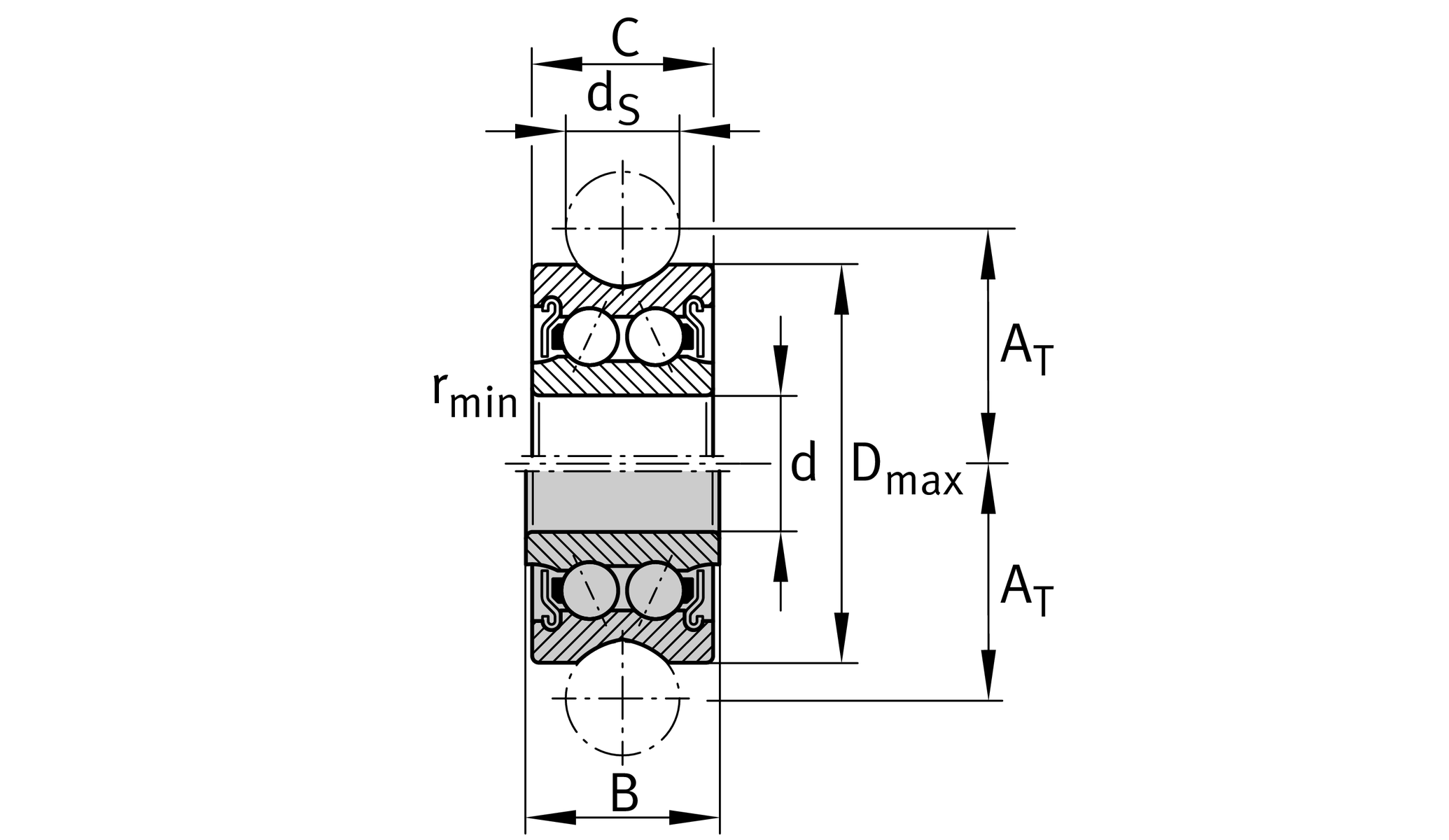

Dimensiuni de montaj
| A T | 24 mm | |
| C | 19 mm | |

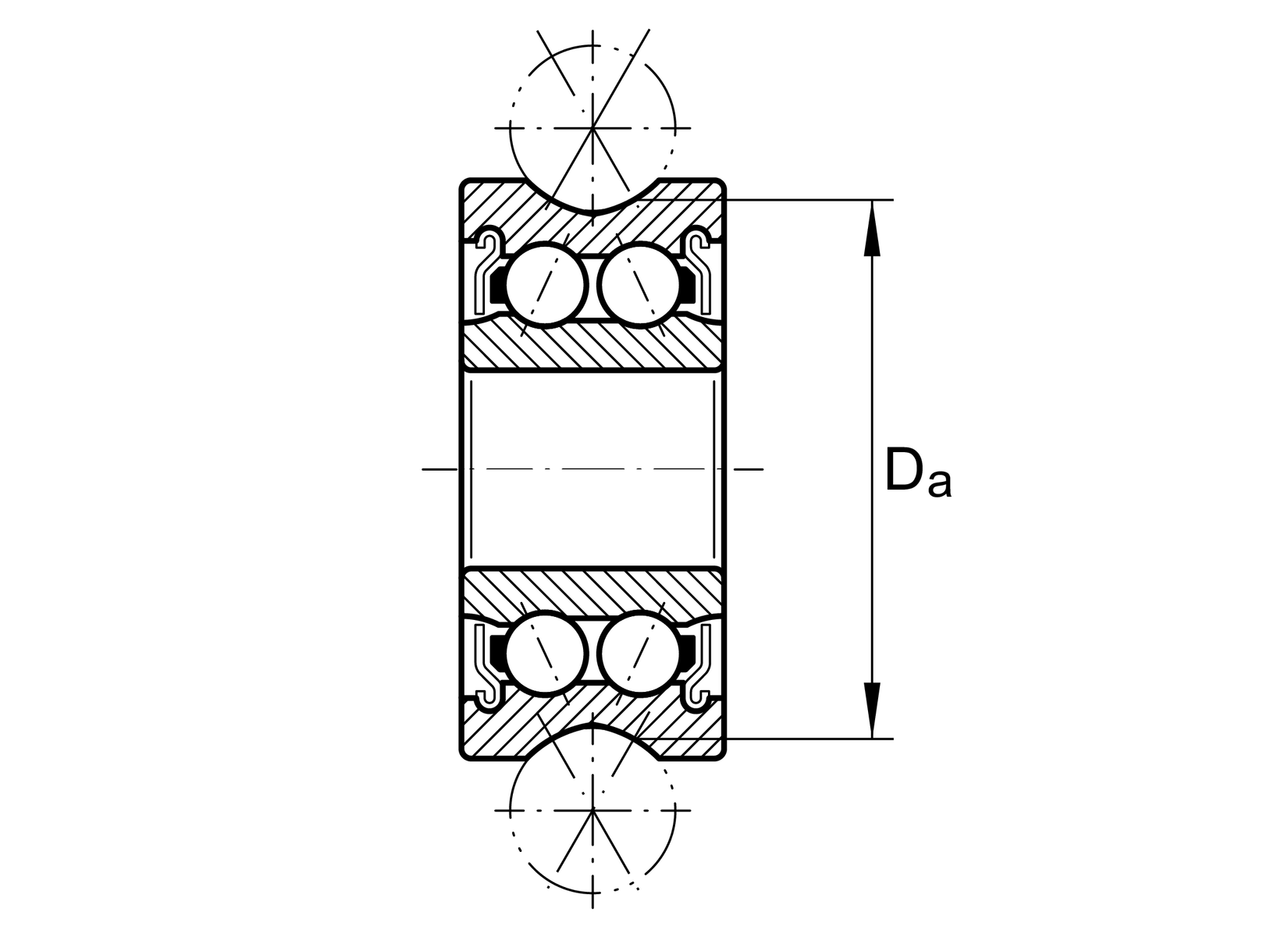

| D a | Diameter of rolling | 38,95 mm |
| ds | 10 mm | |
| r min | 0,6 mm |
Dimensiuni principale
| C r w | Sarcină dinamică efectivă de bază as track roller (radial) | 13.200 N |
| C 0r w | Sarcină statică efectivă de bază as track roller (radial) | 7.700 N |
| C ur w | Limit of fatigue load | 370 N |
| F r per | Sarcină limită dinamică admisibilă | 6.400 N |
| F 0r per | Sarcină limită statică admisibilă | 15.400 N |
Informații suplimentare
| LFE/LFZ | Possible roller-pin combination | siehe Katalog: LF1 |
Documente
- Fișă tehnică produs LFR5301-10-2ZPDF produs
- Track Roller Guidance SystemsCatalog
