LFE12-1/M12+INA
Date tehnice INA/Schaeffler

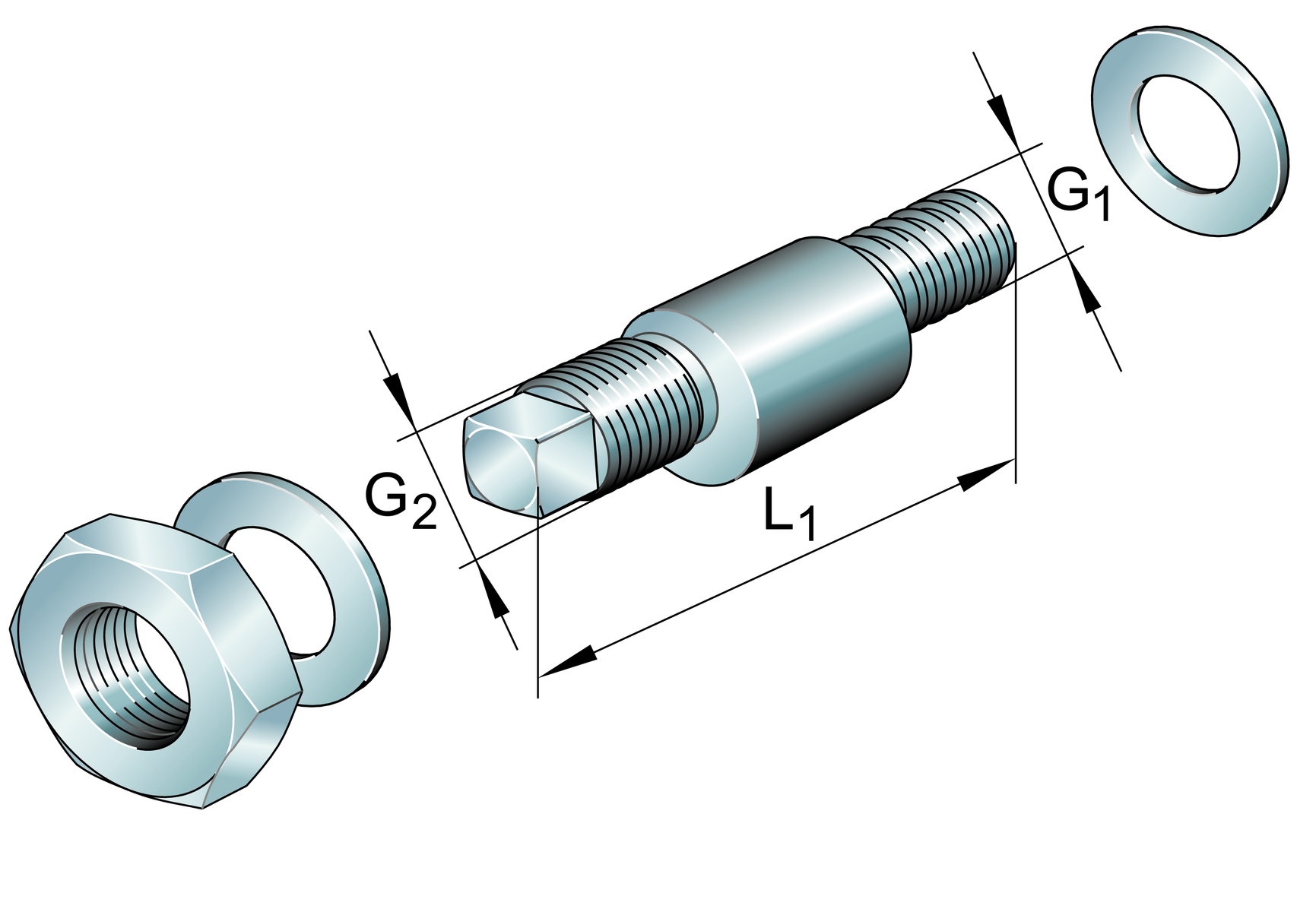

LFE12-1/M12 - Journal track roller
eccentric bolts for track rollers LFR
d12 mm
Prezentare produs
| Cod produs | LFE12-1/M12 |
|---|---|
| Tip produs | Journal track roller |
| Marcă | INA |
| Număr material Schaeffler | 0008715240000 |
| Tip de bază | LFE12-1/M12 |
| Masa | 55 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 12 |
Dimensiuni principale și date de performanță
| BGR | Dimension PIN | 12 |
| G 1 | M12 | |
| G 2 | M12 | |
| L 1 | 57 mm | |
| ≈m | Masă | 55 g |

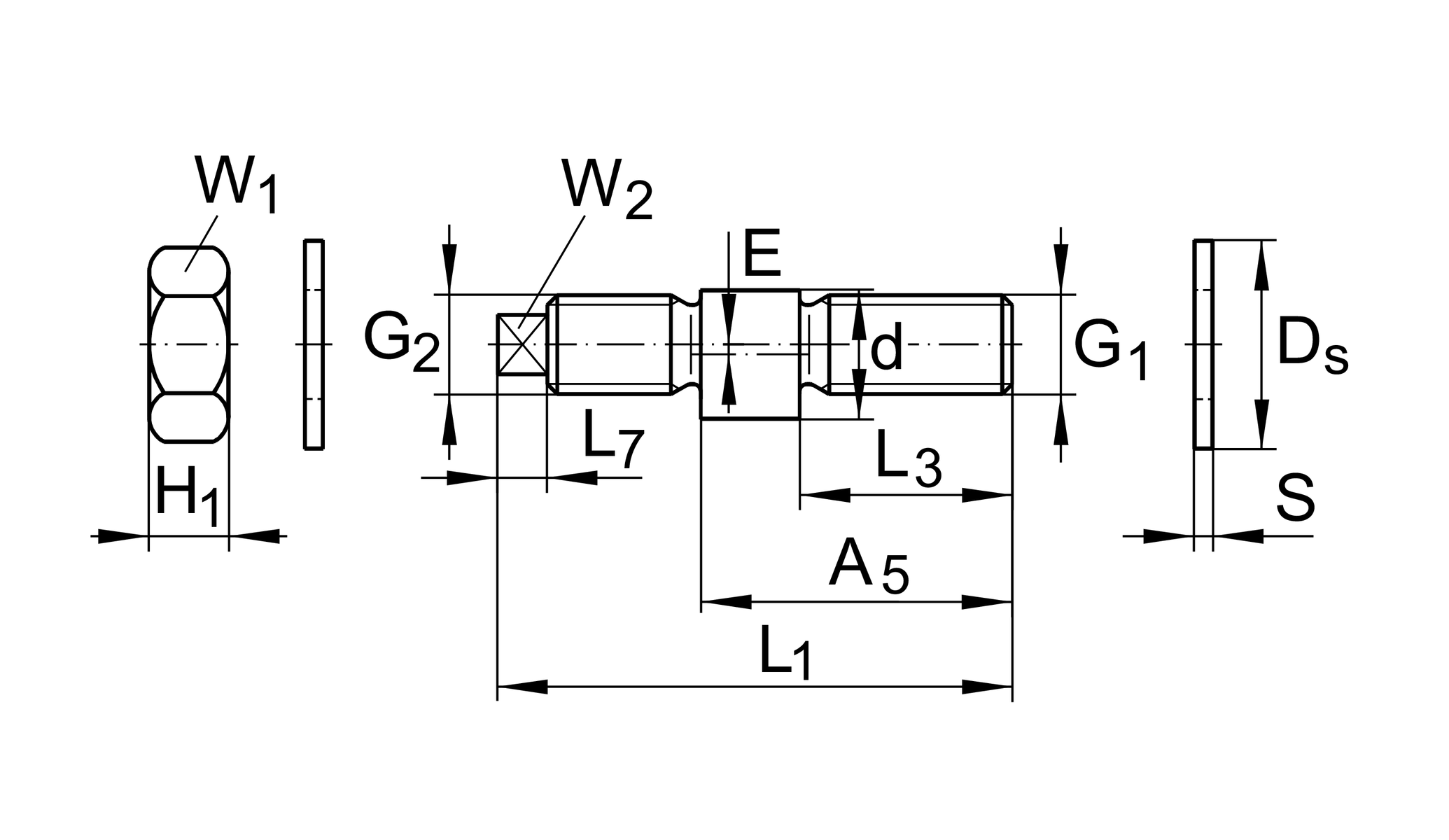

Dimensiuni de montaj
| A 5 | 41 mm | |
| D s | 19 mm | |
| d | 12 mm | |
| E | 1 mm | |
| H 1 | 6,5 mm | |
| L 3 | 24 mm | |
| L 7 | 5 mm | |
| S | 1,8 mm | |
| W 1 | 17 mm | |
| W 2 | 6 mm |
Informații suplimentare
| LFR..-2Z | Possible track roller-pin combinations | siehe Katalog: LF1 |
