LFR50/5-6-2Z-HLC+INA
Date tehnice INA/Schaeffler
LFR50/5-6-2Z-HLC - Rolă de ghidare cu jug
Rolă de ghidare cu jug
d5 mm
B8 mm Lățime inel interior
Prezentare produs
| Cod produs | LFR50/5-6-2Z-HLC |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0004700900000 |
| Tip de bază | LFR50/5-6-2Z-HLC |
| Masa | 10 g |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 50/5 | |
| Seal | 2Z | Etanșare cu fantă pe ambele părți |
| Code | HLC |

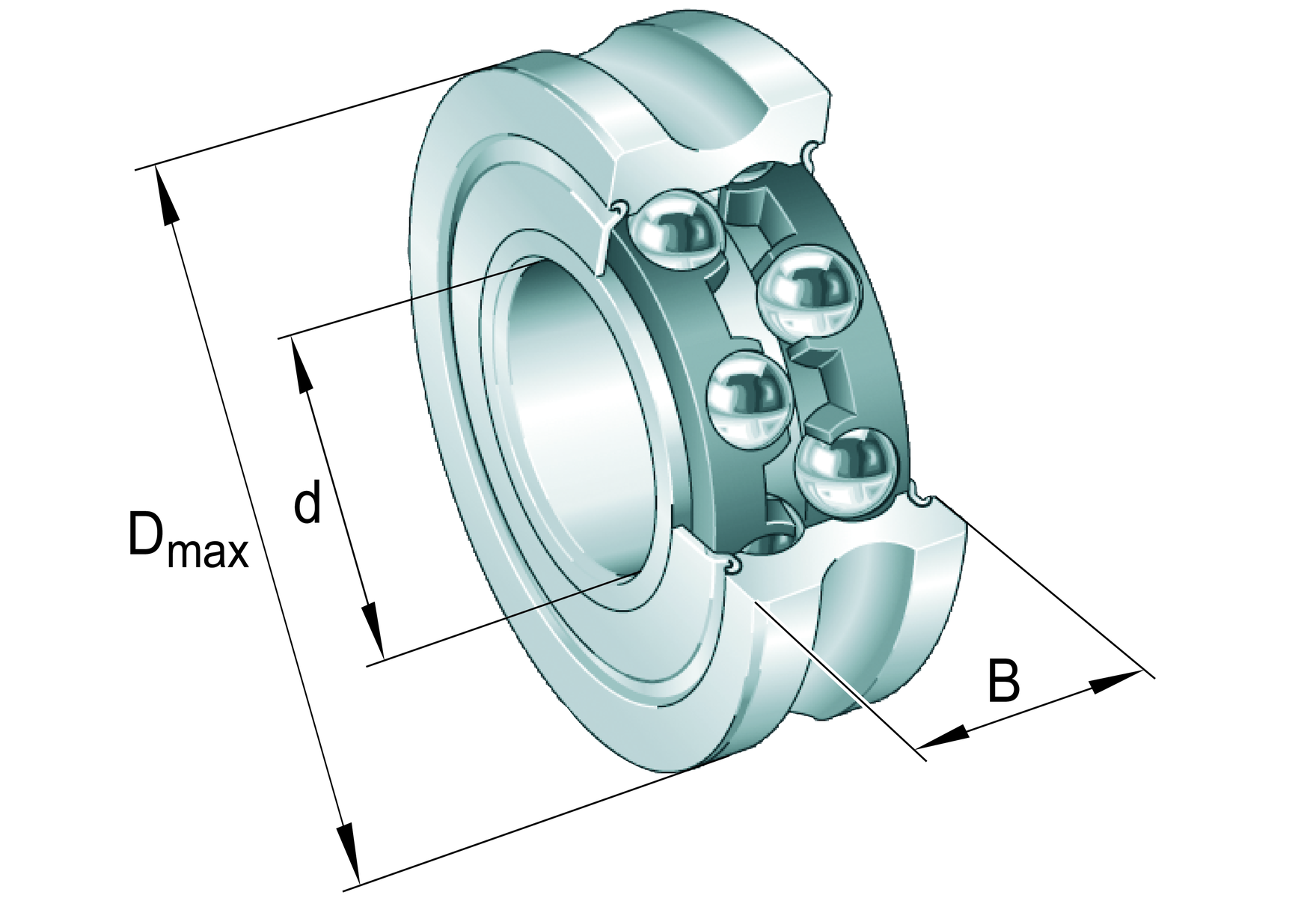

Dimensiuni principale și date de performanță
| d | 5 mm | |
| D max | 17 mm | |
| B | Lățime inel interior | 8 mm |
| ≈m | Masă | 10 g |

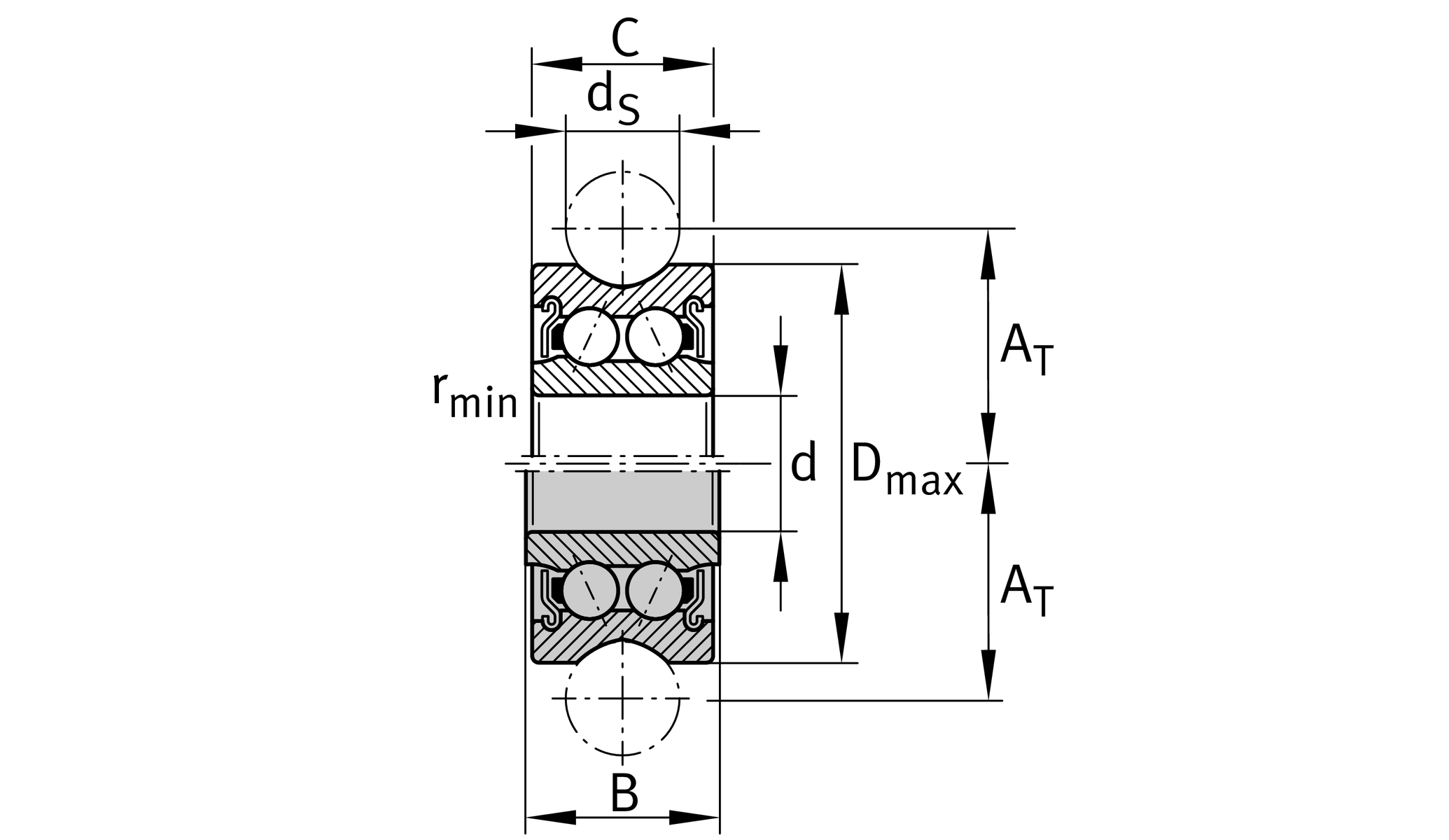

Dimensiuni de montaj
| A T | 10,5 mm | |
| C | 7 mm | |

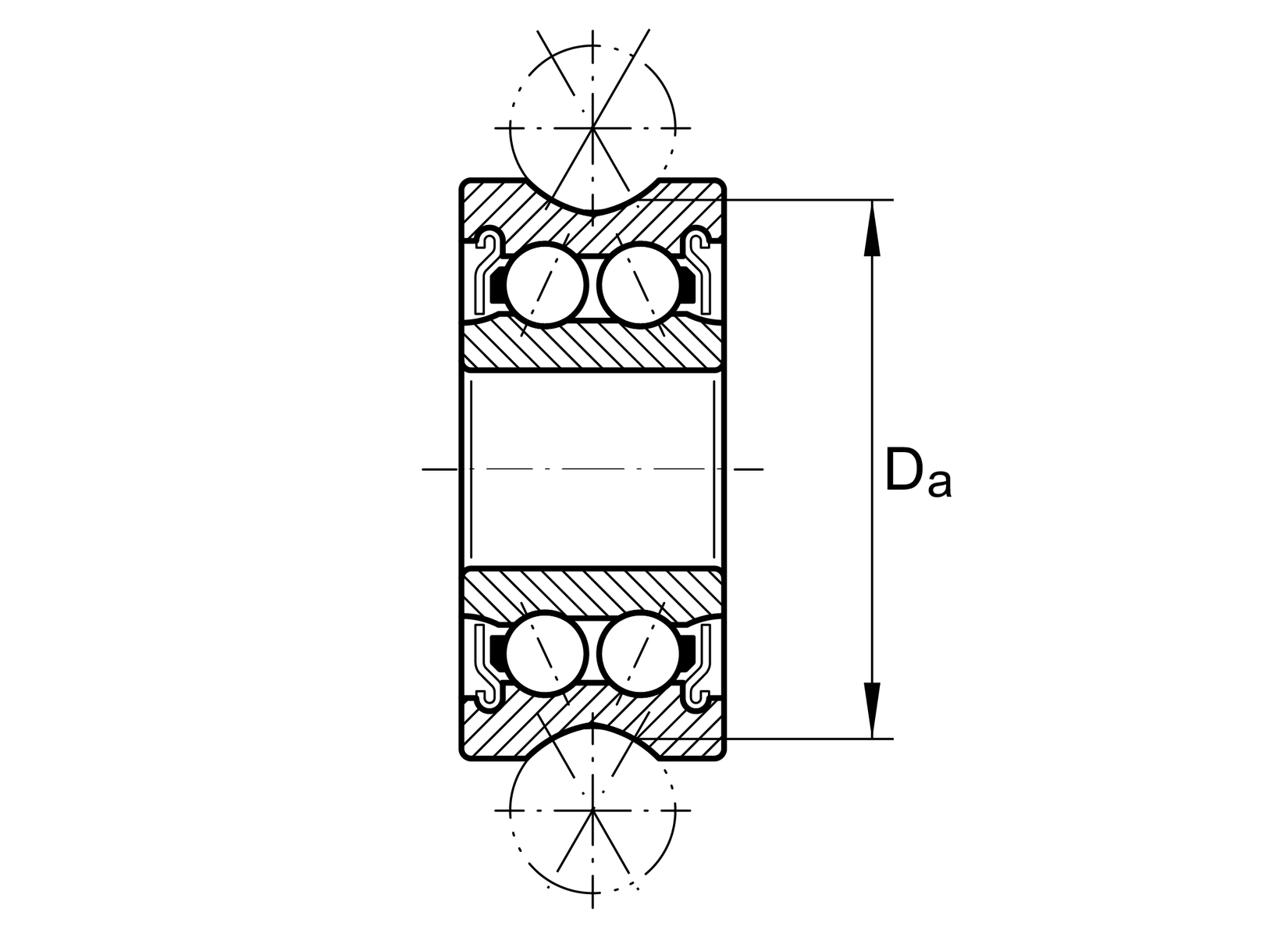

| D a | Diameter of rolling | 15,8 mm |
| ds | 6 mm | |
| r min | 0,2 mm |
Dimensiuni principale
| C r w | Sarcină dinamică efectivă de bază as track roller (radial) | 1.630 N |
| C 0r w | Sarcină statică efectivă de bază as track roller (radial) | 900 N |
| C ur w | Limit of fatigue load | 44,5 N |
| F r per | Sarcină limită dinamică admisibilă | 2.270 N |
| F 0r per | Sarcină limită statică admisibilă | 1.800 N |
Informații suplimentare
| LFE/LFZ | Possible roller-pin combination | siehe Katalog: LF1 |
