LFL32-SF+INA
Date tehnice INA/Schaeffler

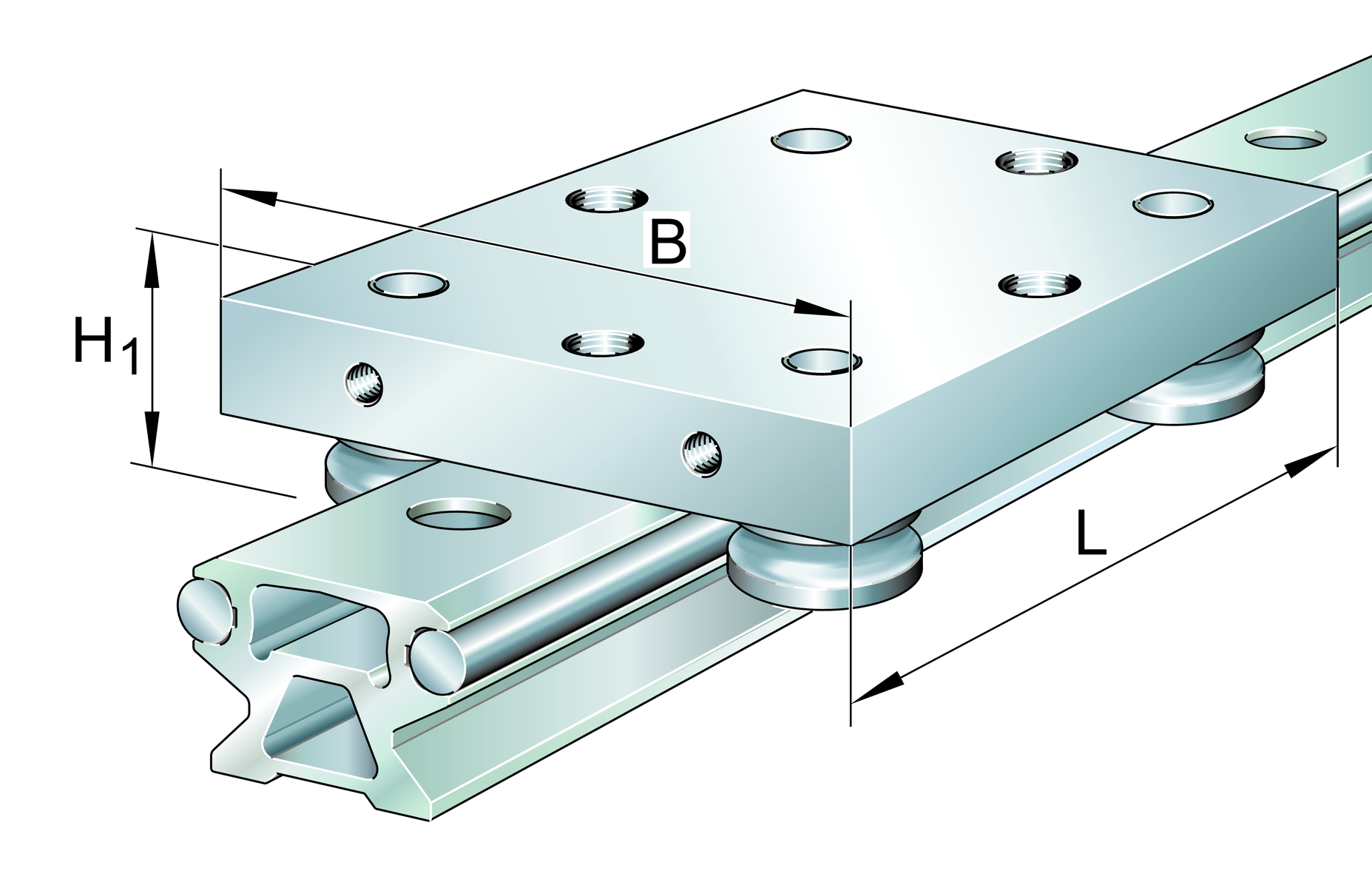

LFL32-SF - Carriage
deschis carriage, standard design, clearance-free
B80 mm
Prezentare produs
| Cod produs | LFL32-SF |
|---|---|
| Tip produs | Carriage |
| Marcă | INA |
| Număr material Schaeffler | 0039909150000 |
| Tip de bază | LFL32-SF |
| Masa | 0.4 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 32 | |
| Setting | SF | Clearance-free |
Dimensiuni principale și date de performanță
| H 1 | 30 mm | |
| B | 80 mm | |
| L | 90 mm | |
| ≈m | Masă | 0,4 kg |

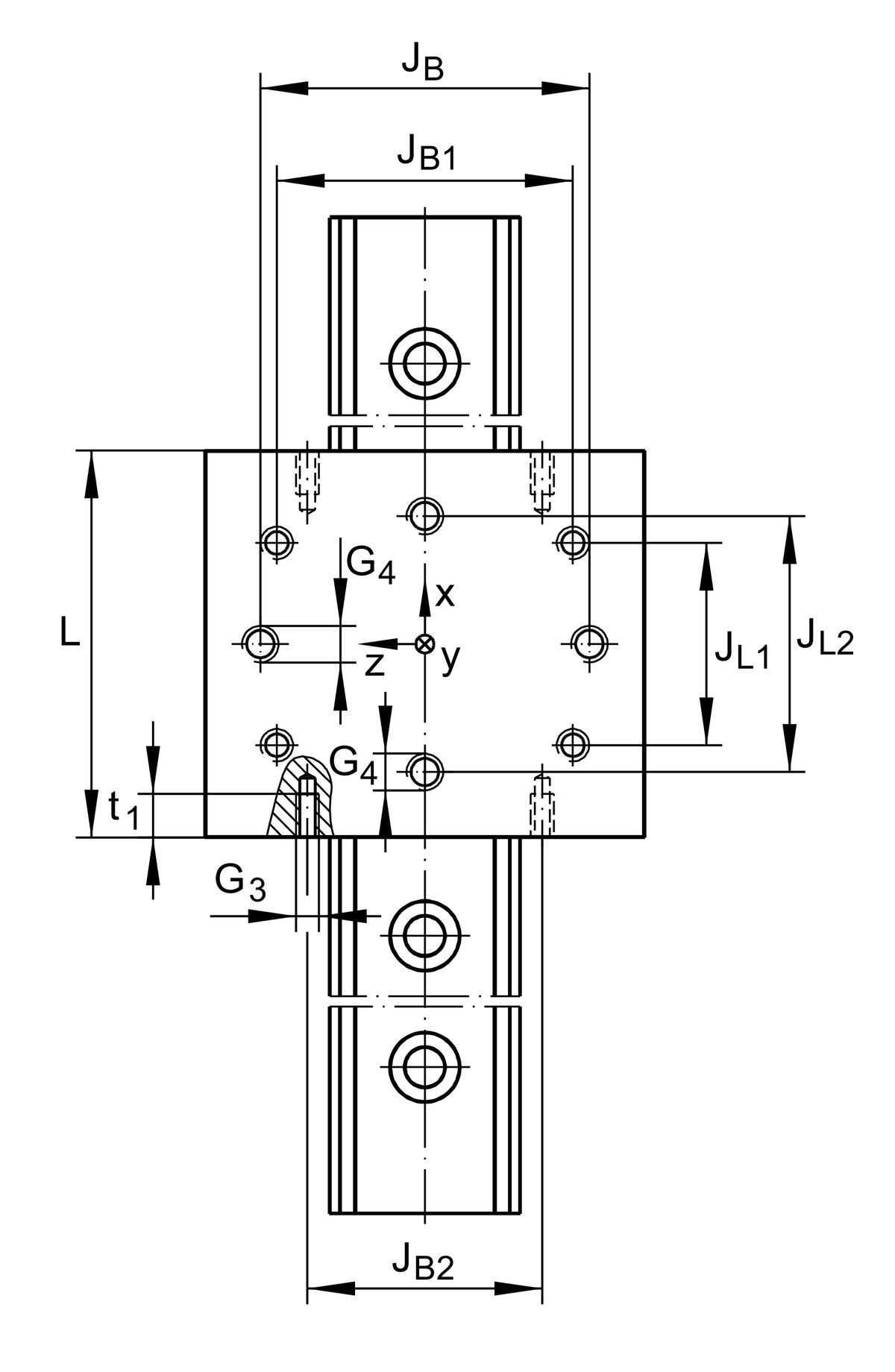

Dimensiuni de montaj
| A 4 | 7 mm | |
| G 3 | M6 | |
| G 4 | M8 | |

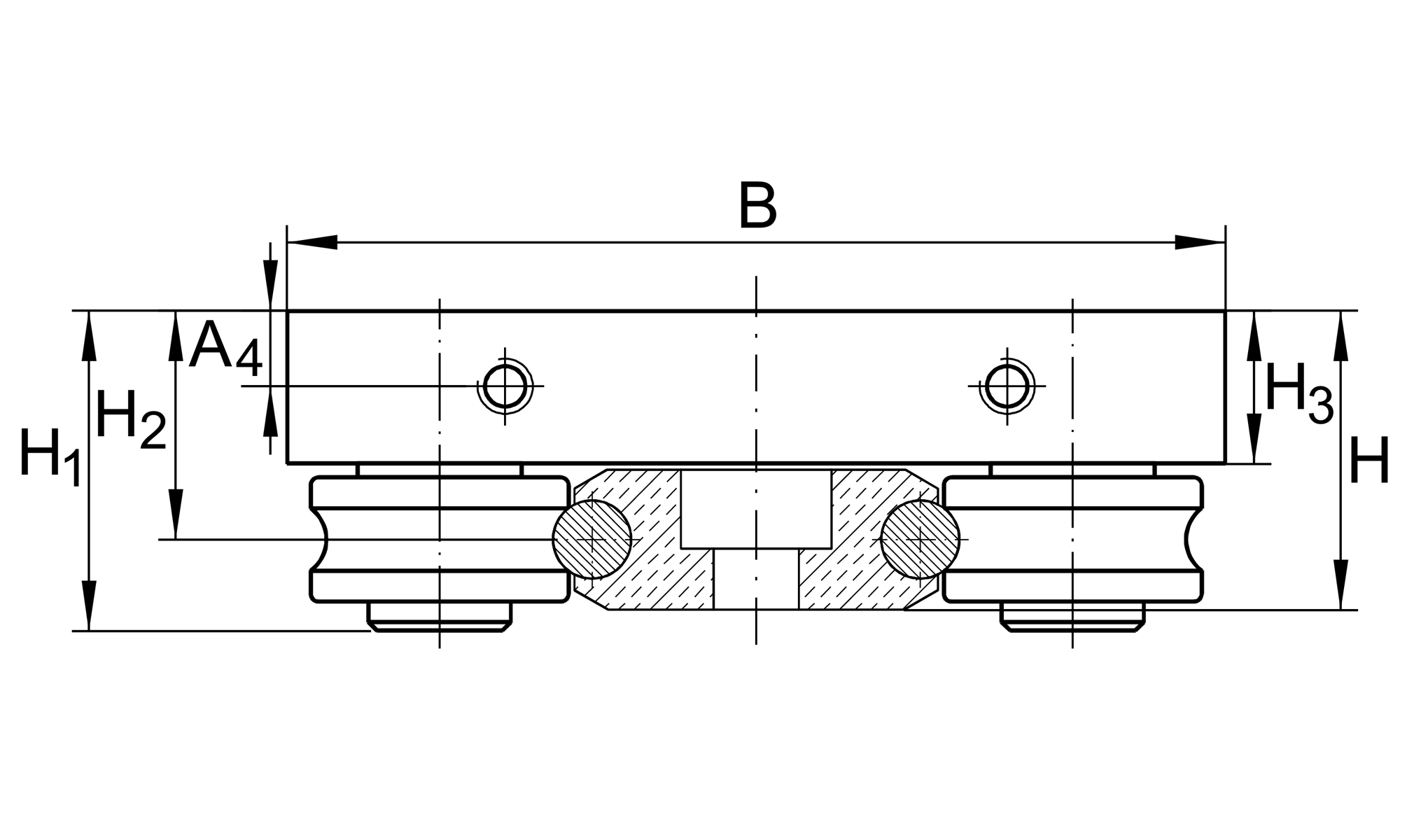

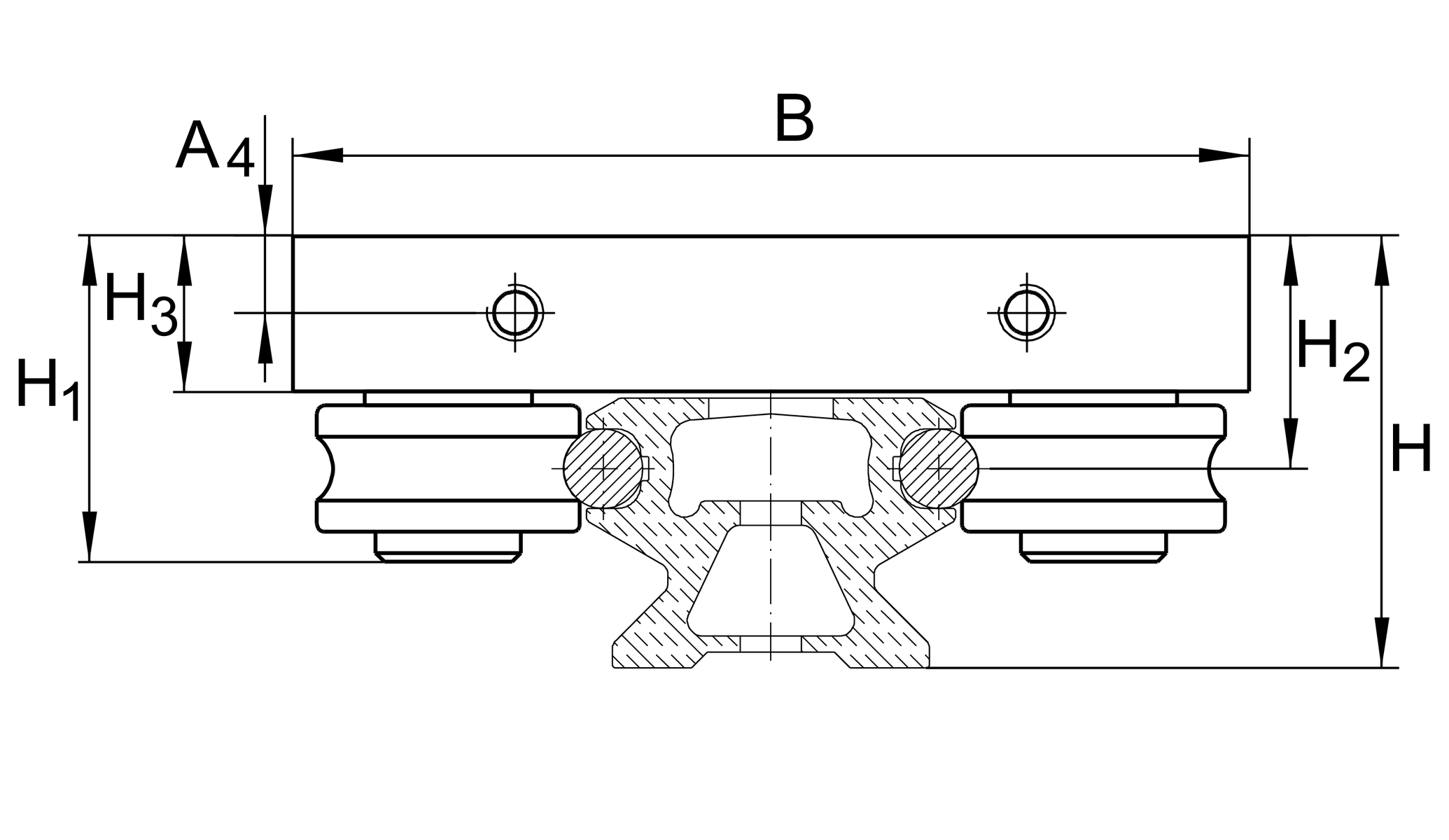

| H | Înălțime totală cărucior și șină la LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ | 35,5 mm |

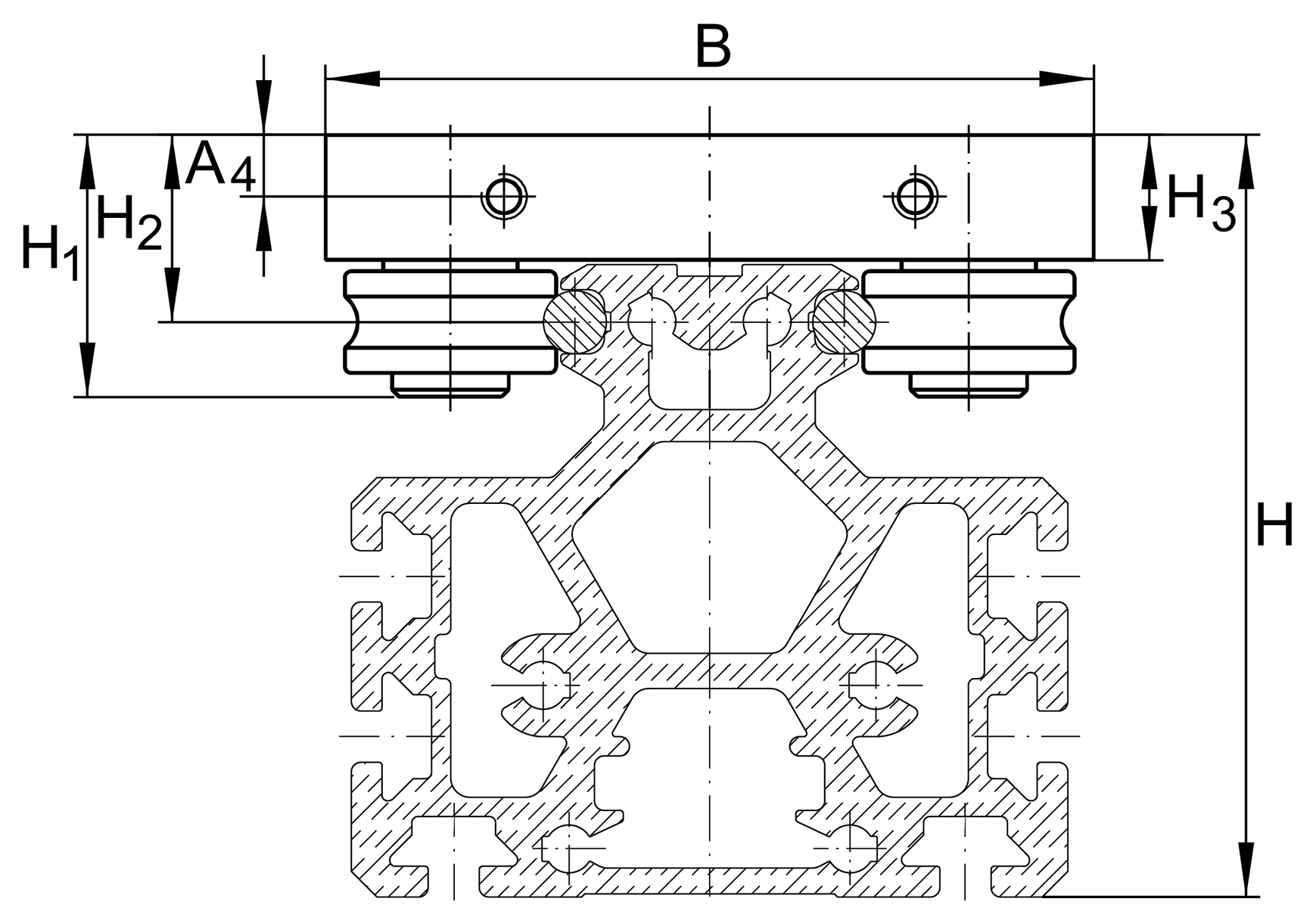

| H | Înălțime totală cărucior și șină la LFS..-F, -FE | 25,5 mm |
| H | Înălțime totală cărucior și șină la LFS..-M | 81,5 mm |
| H 2 | 20,5 mm | |
| H 2 Tol | 0,3 | |
| H 2 Tol | 0 | |
| H 3 | 14 mm | |
| J B | 59 mm | |
| J B Tol | 0,2 | |
| J B Tol | -0,2 | |
| J B1 | 54 mm | |
| J B2 | 56 mm | |
| J L1 | 60 mm | |
| J L2 | 70 mm | |
| J L2 Tol | 0,2 | |
| J L2 Tol | -0,2 | |
| t 1 | 7 mm |
Dimensiuni principale
| M A | Cuplu de strângere (versiune standard) | 15 Nm |
| M A | Cuplu de strângere (versiune anticorozivă) | 12 Nm |

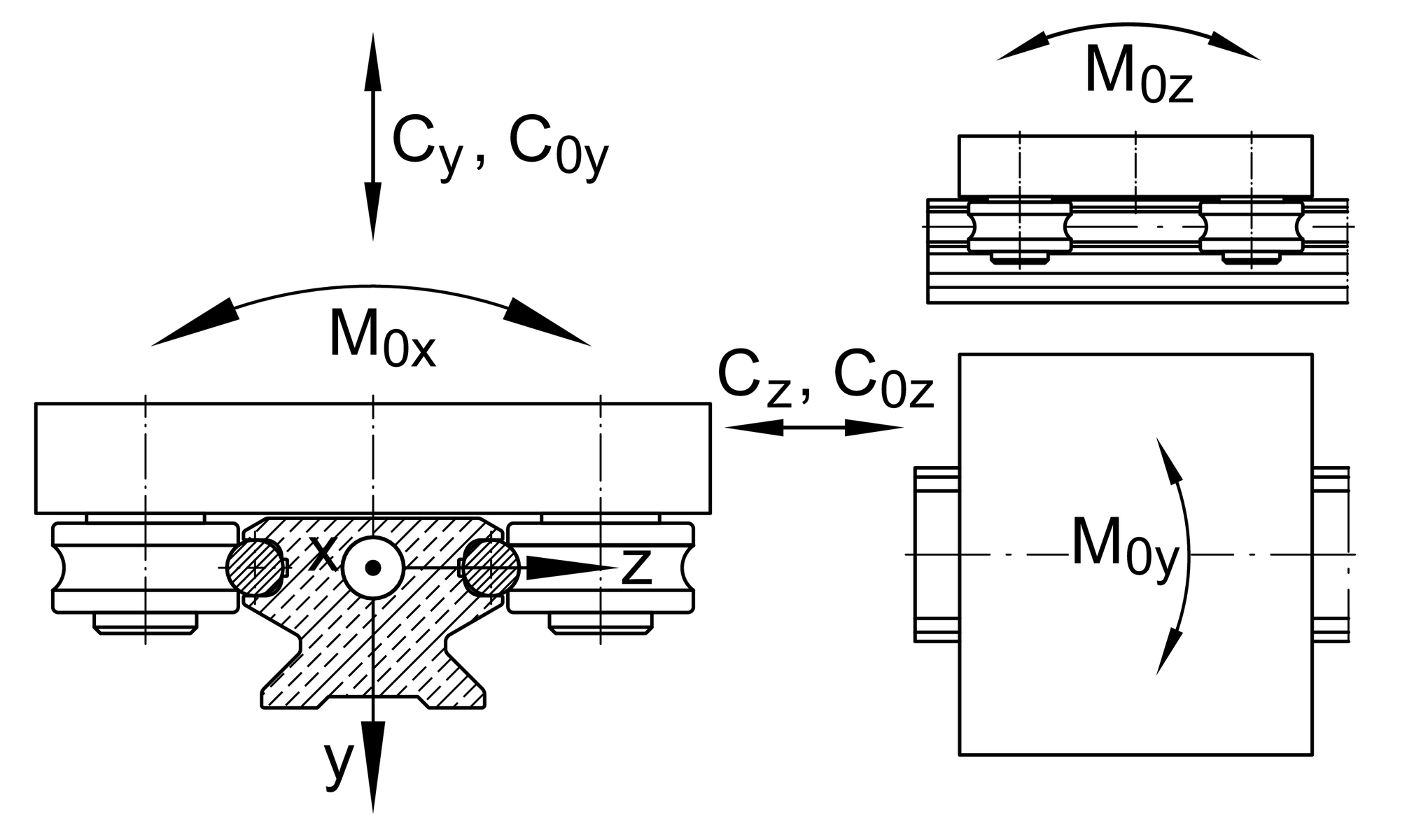

| C y | Sarcină dinamică de bază in y-direction | 4.100 N |
| C 0y | Sarcină statică de bază in y-direction | 2.400 N |
| C z | Sarcină dinamică de bază in z-direction | 6.600 N |
| C 0z | Sarcină statică de bază in z-direction | 4.200 N |
| M 0x | Moment static față de axa X | 30 Nm |
| M 0y | Moment static față de axa Y | 130 Nm |
| M 0z | Moment static față de axa Z | 70 Nm |
