BKE.TSX35-D-SO - Braking/clamping element

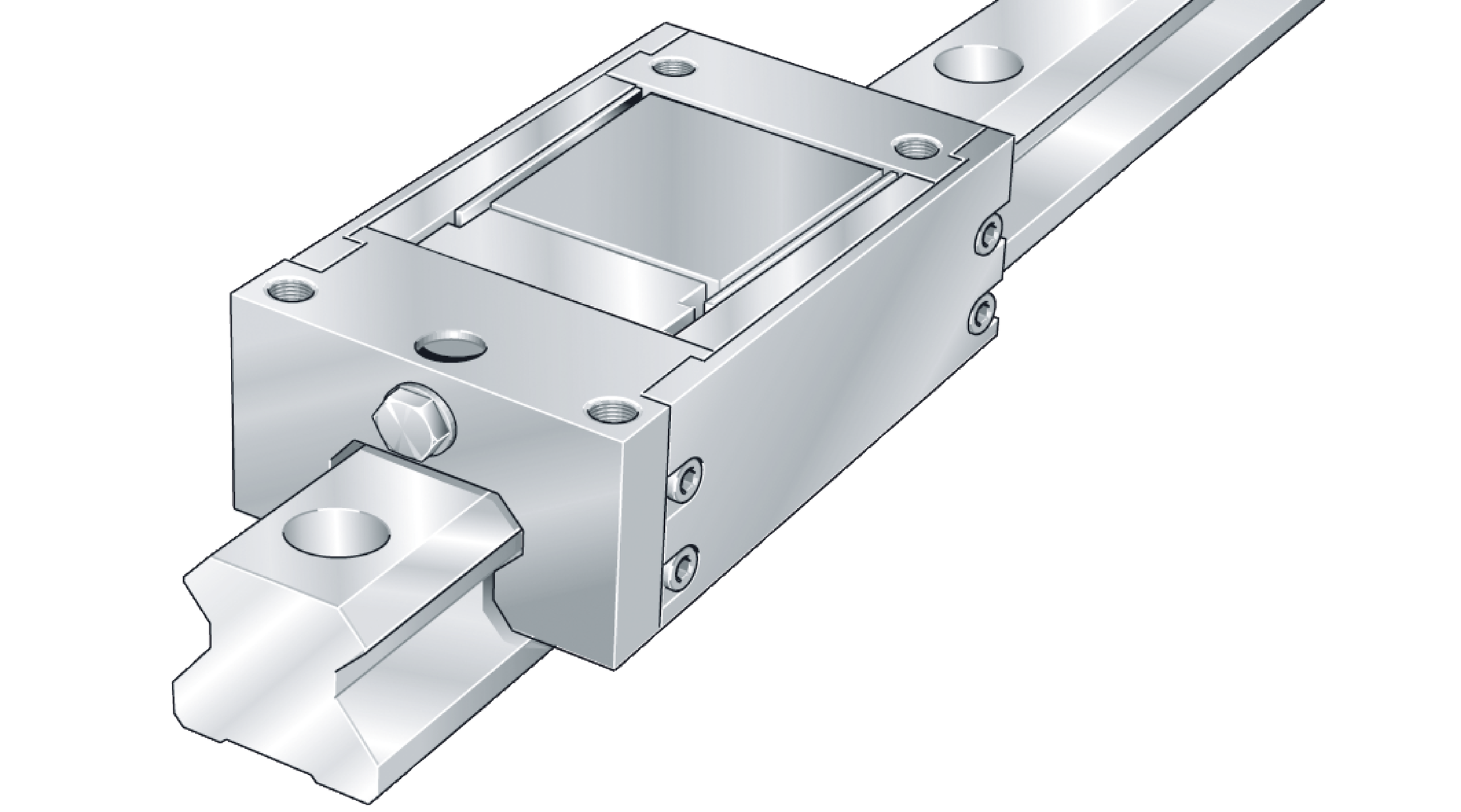

Braking and clamping element BKE.TSX..-D, hydraulic connector on top face, for linear recirculating roller bearing and guideway assembly
B69 mmLățime of braking and clamping element
Prezentare produs
| Cod produs | BKE.TSX35-D-SO |
|---|---|
| Tip produs | Braking/clamping element |
| Marcă | INA |
| Număr material Schaeffler | 0052582270000 |
| Tip de bază | BKE.TSX35 |
| Masa | 2.48 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 35 | |
| Version | D | |
| Oil feed | SO | Oil feed from above |

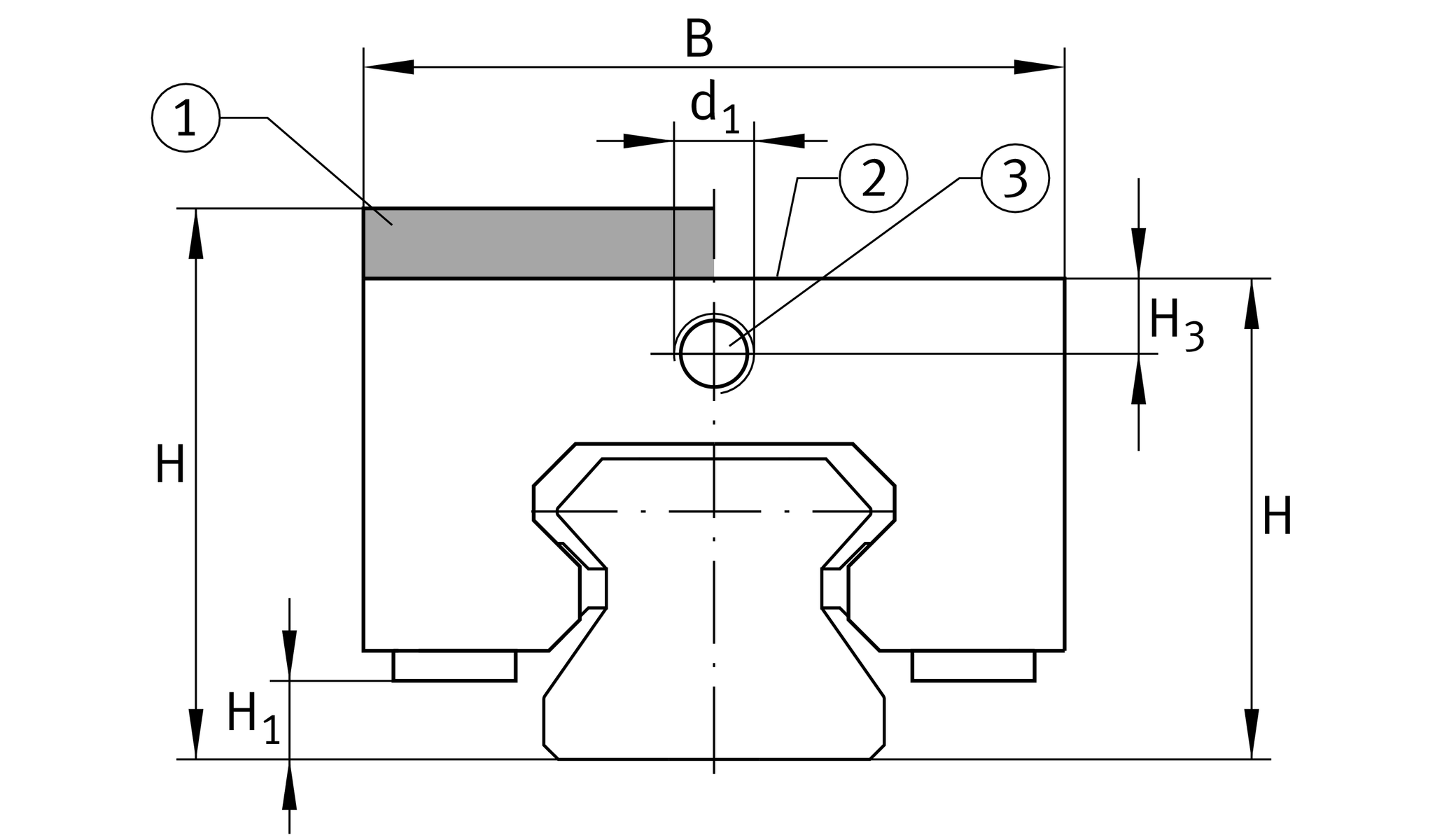

Dimensiuni principale și date de performanță
| H | Înălțime sytem | 48 mm |
| Adapter plate | without | |
| B | Lățime of braking and clamping element | 69 mm |
| L | Length braking and clamping element | 120 mm |
| Clamping force | 2.800 N | |
| ≈m | Masă | 2,48 kg |

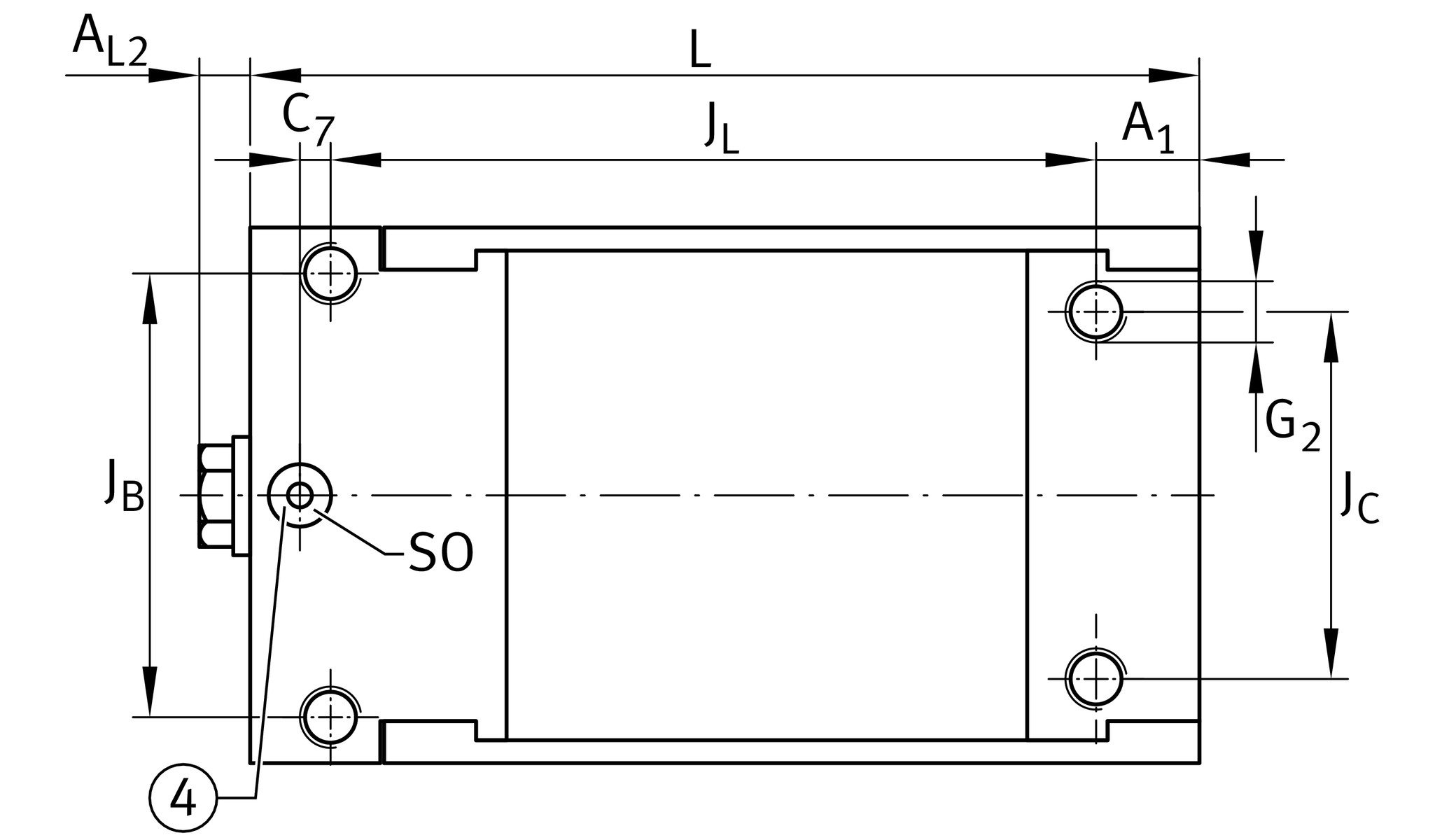

Dimensiuni detaliate
| J B | Hole pattern | 58 mm |
| J C | Hole pattern | 48 mm |
| A 1 | Distanță | 13,5 mm |
| J L | Hole pattern | 100 mm |
| C 7 | Distanță | 0 mm |
| H 1 | Space (system) | 6,6 mm |
| H 3 | Dimensiune de montaj | 8,1 mm |
| A L2 | Distanță | 5 mm |
| d 1 | Size thread | M8x1 |
| SO | O-ring | 7x1,5 |
| Max. diameter of the oil feed hole | 6 mm | |
| G 2 | Size thread above for DIN ISO 4762-12.9 | M8 |
| M A | Cuplu de strângere above | 42,2 Nm |
