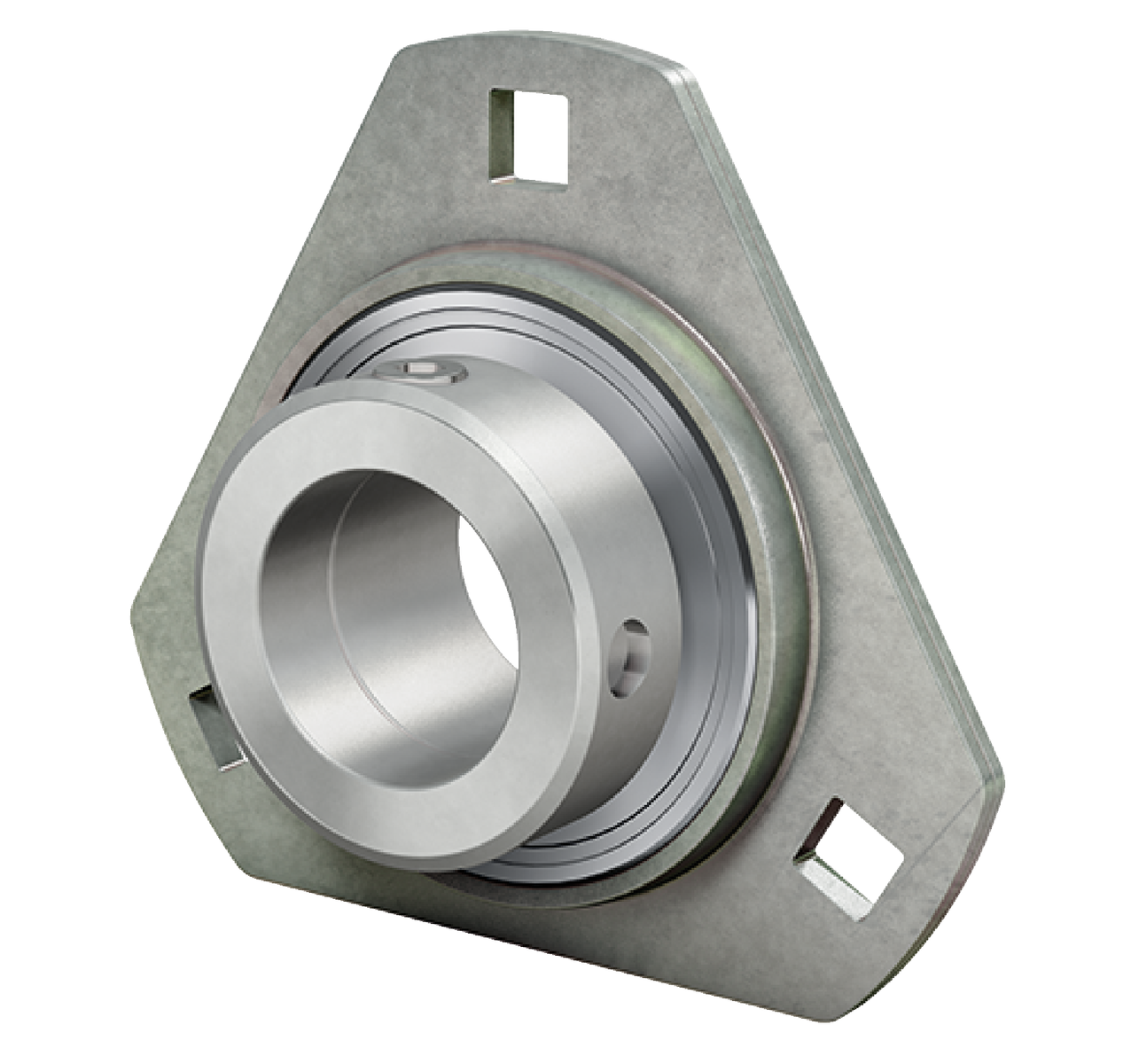

Fotografia produsului are caracter informativ
RALTR20-XL+INA
Date tehnice INA/Schaeffler
RALTR20-XL - Unitate de lagăr cu flanșă
Unități de lagăr RALTR, unități de lagăr cu flanșă în trei șuruburi, tablă de oțel, colier excentric de blocare, serie ușoară, etanșări P, fără posibilitate de relubrifiere
d20 mmDiametru interior
C r9.400 NSarcină dinamică de bază, radială
C 0r5.000 NSarcină statică de bază, radială
B16,7 mmLățime
Prezentare produs
| Cod produs | RALTR20-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008439540000 |
| Tip de bază | RALTR20 |
| Cod BearingX | RALTR20-XL |
| Masa | 0.21 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | Tablă de oțel |
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| H 2 | Înălțime flanșă | 76,2 mm |
| H | Înălțime flanșă | 90,5 mm |
| H | Lățime flanșă | 90,5 mm |
| U | Înălțime totală unitate | 20,6 mm |
| C r | Sarcină dinamică de bază, radială | 9.400 N |
| C 0r | Sarcină statică de bază, radială | 5.000 N |
| C ur | Limită de sarcină la oboseală, radială | 238 N |
| C 0r G | Capacitate portantă (carcasă) | 2.600 N |
| C g | Capacitate portantă (carcasă) | 2.600 N |
| ≈m | Masă | 0,21 kg |
Dimensiuni de montaj
| J | Diametru cerc de divizare (găuri) | 71,5 mm |
| N | Pătrat de fixare | 8,7 mm |
| W | Lățime across flats | 2,5 mm |
| n | Număr de orificii de înșurubare | 3 |
Dimensiuni detaliate
| A | Înălțime carcasă | 7,2 mm |
| H 1 | Distanță ax arbore | 33,3 mm |
| B | Lățime | 16,7 mm |
| S | Grosime flanșă | 2 mm |
| V | Diametru umăr carcasă | 49 mm |
Informații suplimentare
| Număr de carcase | 2 | |
| Carcasă | FLAN42-LSTR | |
| Denumire rulment | RALE20-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
