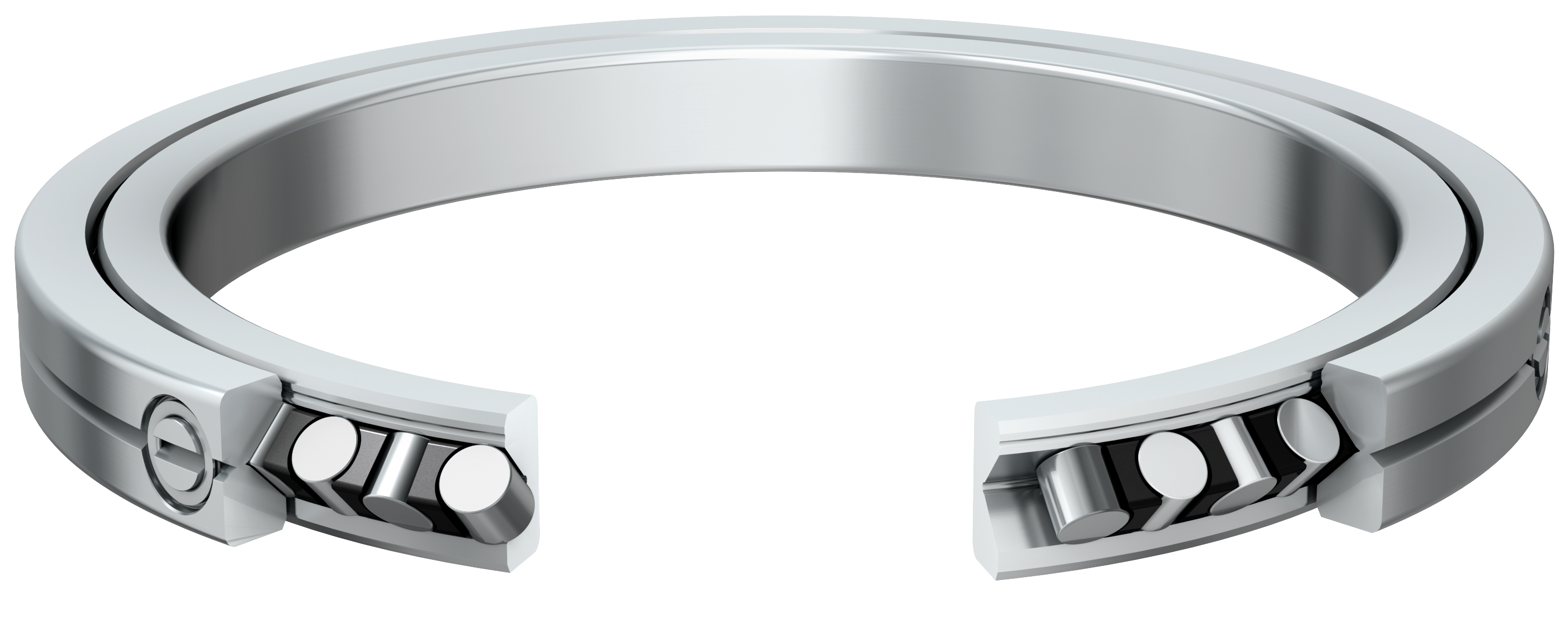

Fotografia produsului are caracter informativ
SX011820-A-VSP+INA
Date tehnice INA/Schaeffler
SX011820-A-VSP - Rulment cu role încrucișate
Rulment cu role încrucișatesserie dimensională 18 conform DIN 616
C r20.000 NSarcină dinamică de bază, radială (numai pentru sarcină radială)
C 0r47.500 NSarcină statică de bază, radială (numai pentru sarcină radială)
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | SX011820-A-VSP |
|---|---|
| Tip produs | Rulment cu role încrucișate |
| Marcă | INA |
| Număr material Schaeffler | 0071373460079 |
| Tip de bază | SX011820 |
| Masa | 403 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Preîncărcare | VSP | Bearing preîncărcare Standard |
Dimensiuni principale și date de performanță
| d 1 | Diametru alezaj | 100 mm |
| Toleranță superioară diametru interior | 0,004 mm | |
| Toleranță inferioară diametru interior | -0,018 mm | |
| D a | Diametru exterior | 125 mm |
| Toleranță superioară diametru exterior | 0 mm | |
| Toleranță inferioară diametru exterior | -0,025 mm | |
| H | Înălțime of the assembled bearing | 13 mm |
| h i | Înălțime inel interior | 13 mm |
| Lățime, toleranță superioară | 0,06 mm | |
| Lățime, toleranță inferioară | -0,06 mm | |
| ≈m | Masă | 403 g |

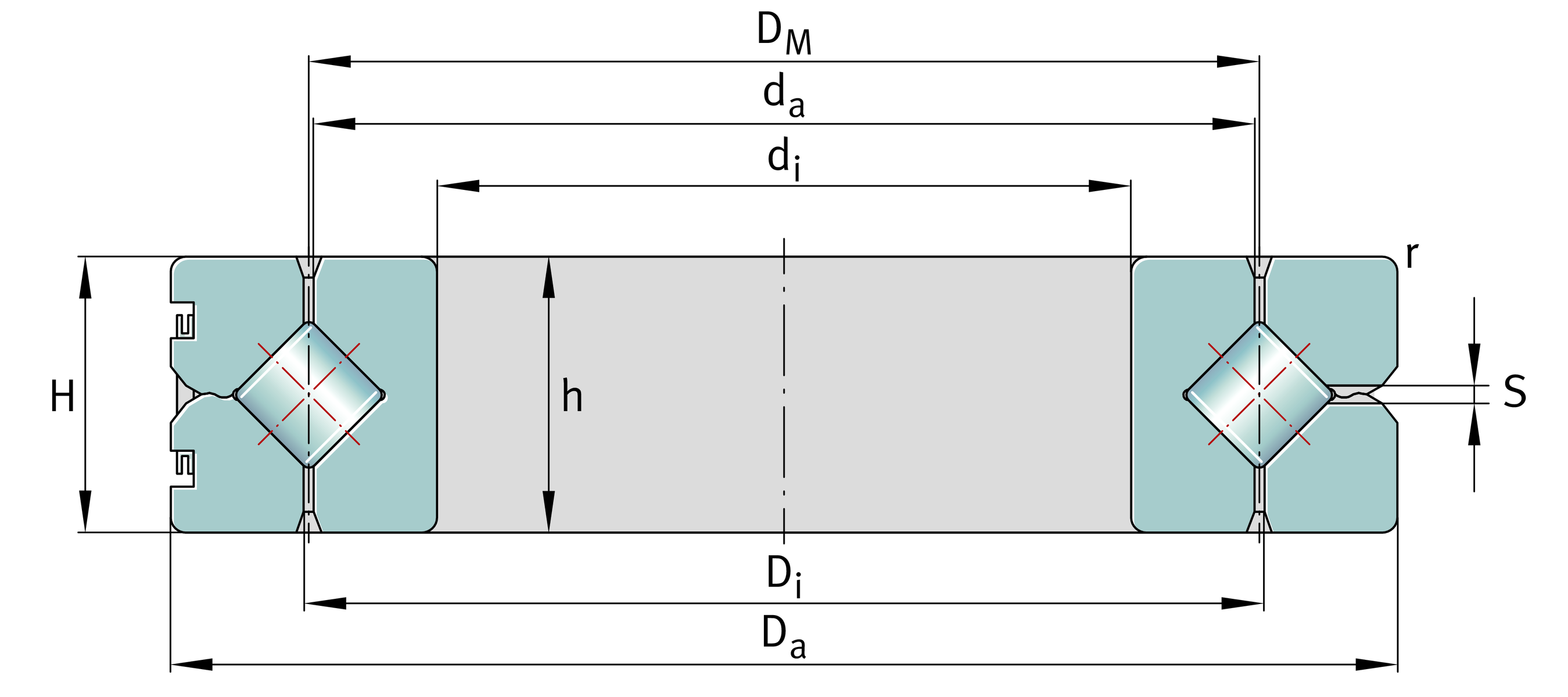

Dimensiuni detaliate
| D i | Diametru interior inel exterior | 112,5 mm |
| D M | Diametru cerc de divizare corpuri de rostogolire | 112 mm |
| d a | Diametru exterior inel interior | 111,5 mm |
| h | Înălțime of individual ring | 13 mm |
| Înălțime inel individual, toleranță superioară | 0 mm | |
| Înălțime inel individual, toleranță inferioară | -0,01 mm | |
| r min | Dimensiune teșitură | 1 mm |
| S | Diametru orificiu de ungere | 1,2 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 80 °C |
Factori de calcul
| Precizie de rulare, radială | 0,01 mm | |||
| Precizie de rulare, axială | 0,01 mm | |||
| VSP min | Minimum bearing preîncărcare | 0,005 mm | ||
| VSP max | Maximum bearing preîncărcare | 0,02 mm | ||
| C a | Sarcină dinamică de bază, axială | 28.000 N | ||
| C 0a | Sarcină statică de bază, axială | 97.000 N | ||
| C r | Sarcină dinamică de bază, radială (numai pentru sarcină radială) | 20.000 N | ||
| C 0r | Sarcină statică de bază, radială (numai pentru sarcină radială) | 47.500 N G oil | Turație limită pentru lubrifiere cu ulei cu preîncărcare | 680 1/min |
| N G unsoare | Turație limită pentru lubrifiere cu unsoare cu preîncărcare | 340 1/min | ||
| Dimensiuni detaliate identice cu seria dimensională ISO 18 | 61820 |
