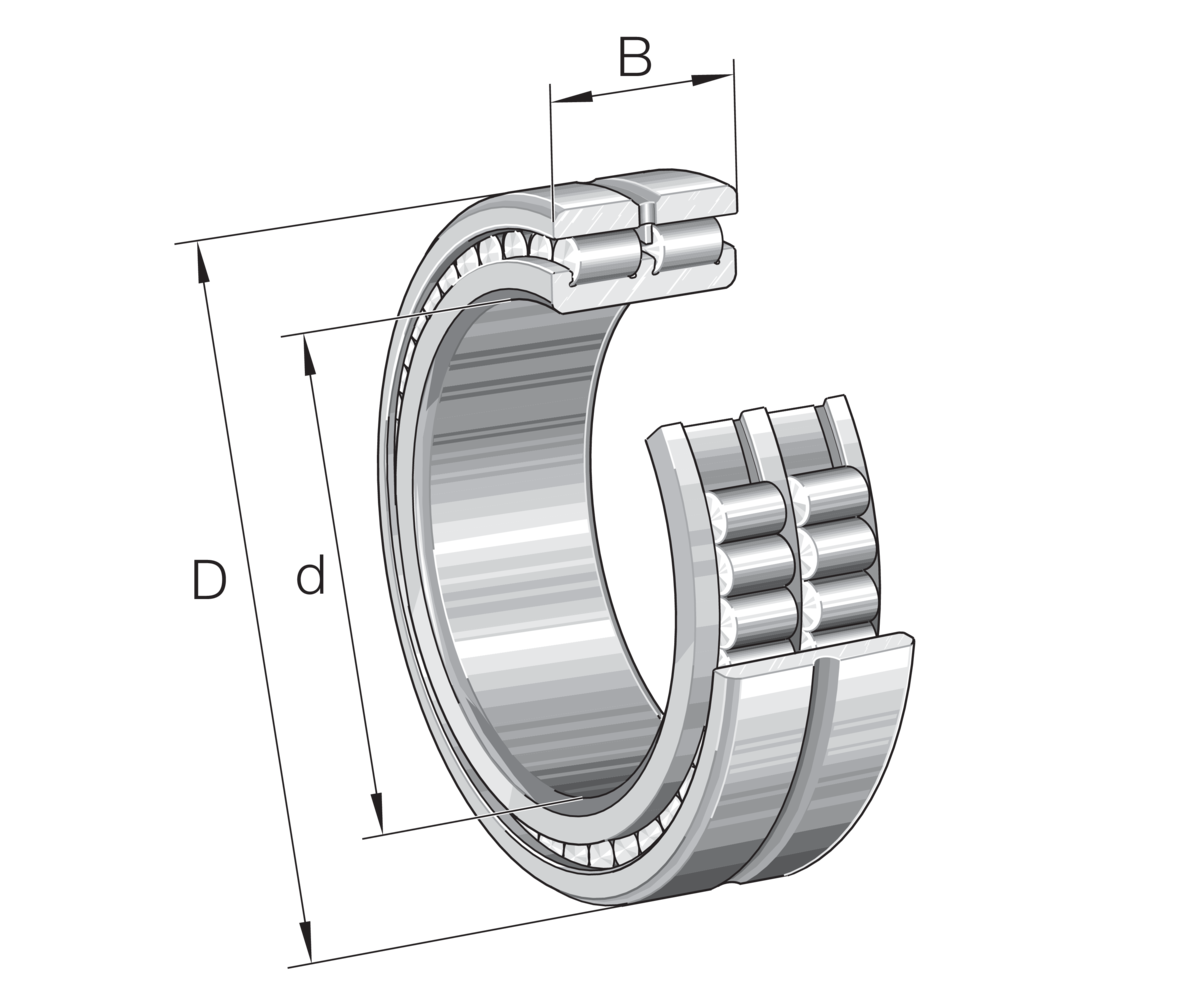

Fotografia produsului are caracter informativ

SL024934-A-C3+INA

Date tehnice INA/Schaeffler

SL024934-A-C3 - Rulment cu role cilindrice

Rulment cu role cilindrice SL02..-A, set complet de role, pe două rânduri, rulment liber, fără borduri pe inelul exterior (smooth), 3 borduri pe inelul interior, type SL02

d170 mmDiametru interior

D230 mmDiametru exterior

B60 mmLățime

C r435.000 NSarcină dinamică de bază, radială

C 0r930.000 NSarcină statică de bază, radială

n G1.580 1/minTurație limită

Sarcină radială

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Prezentare produs

Cod produs	SL024934-A-C3
Tip produs	Rulment cu role cilindrice
Marcă	INA
Număr material Schaeffler	0001241250030
Tip de bază	SL024934
Masa	6.946 kg
CAD disponibil	Da
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Execuție	A	Internal Variant A
Joc radial intern	C3 (Group 3)	Joc intern mai mare decât CN
Clasă de toleranță	PN	Normal (ISO 492:2023)
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	170 mm
D	Diametru exterior	230 mm
B	Lățime	60 mm
C r	Sarcină dinamică de bază, radială	435.000 N
C 0r	Sarcină statică de bază, radială	930.000 N
C ur	Limită de sarcină la oboseală, radială	115.000 N
n G	Turație limită	1.580 1/min
n ϑr	Turație de referință	1.010 1/min
≈m	Masă	6,946 kg

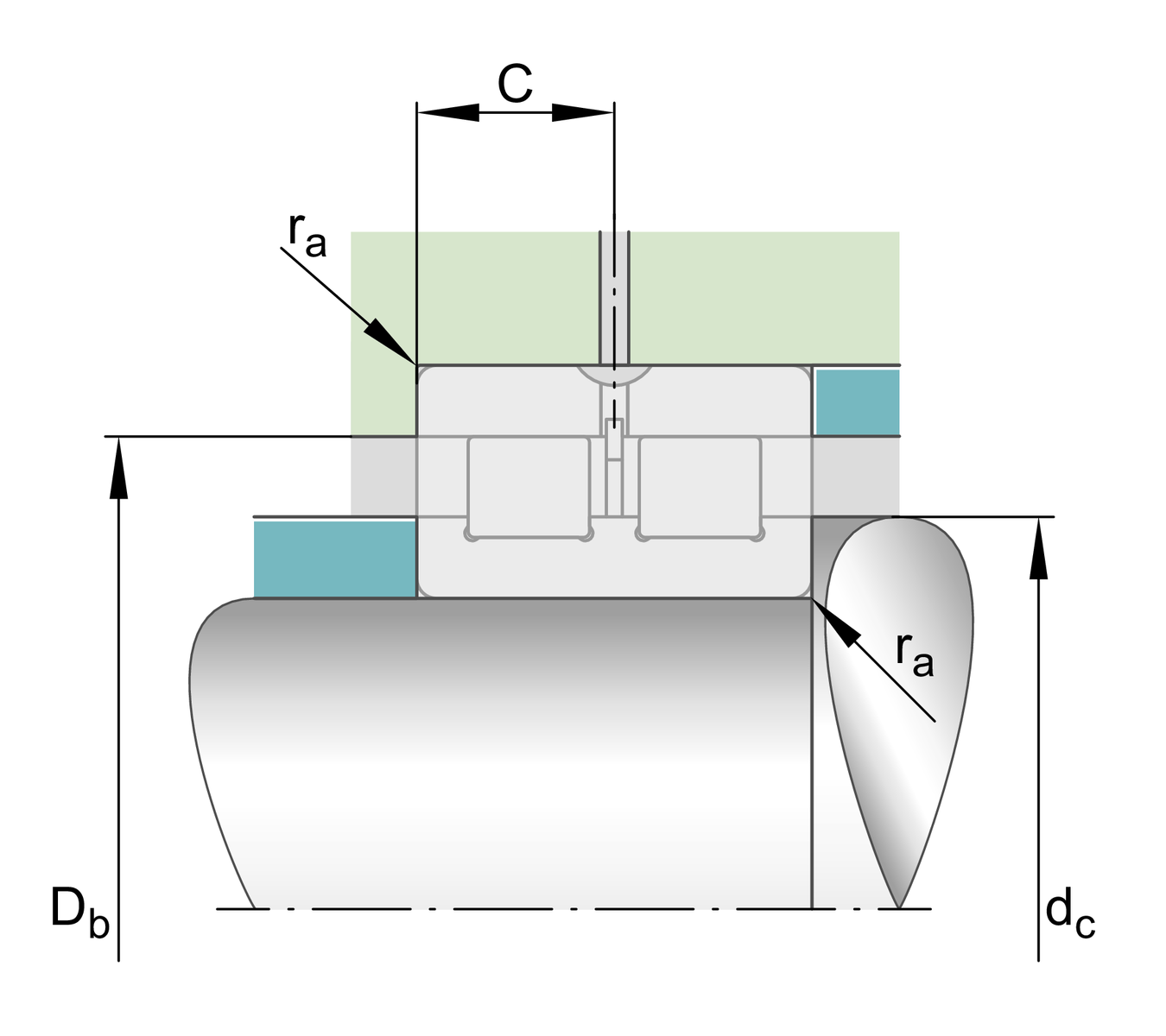

Dimensiuni de montaj

d c min	Umăr minim al arborelui	193,5 mm
d a min	Diametru minim al umărului arborelui	193,1 mm
D e min	Diametru minim al umărului carcasei	215 mm
r a max	Rază maximă a degajării	2 mm

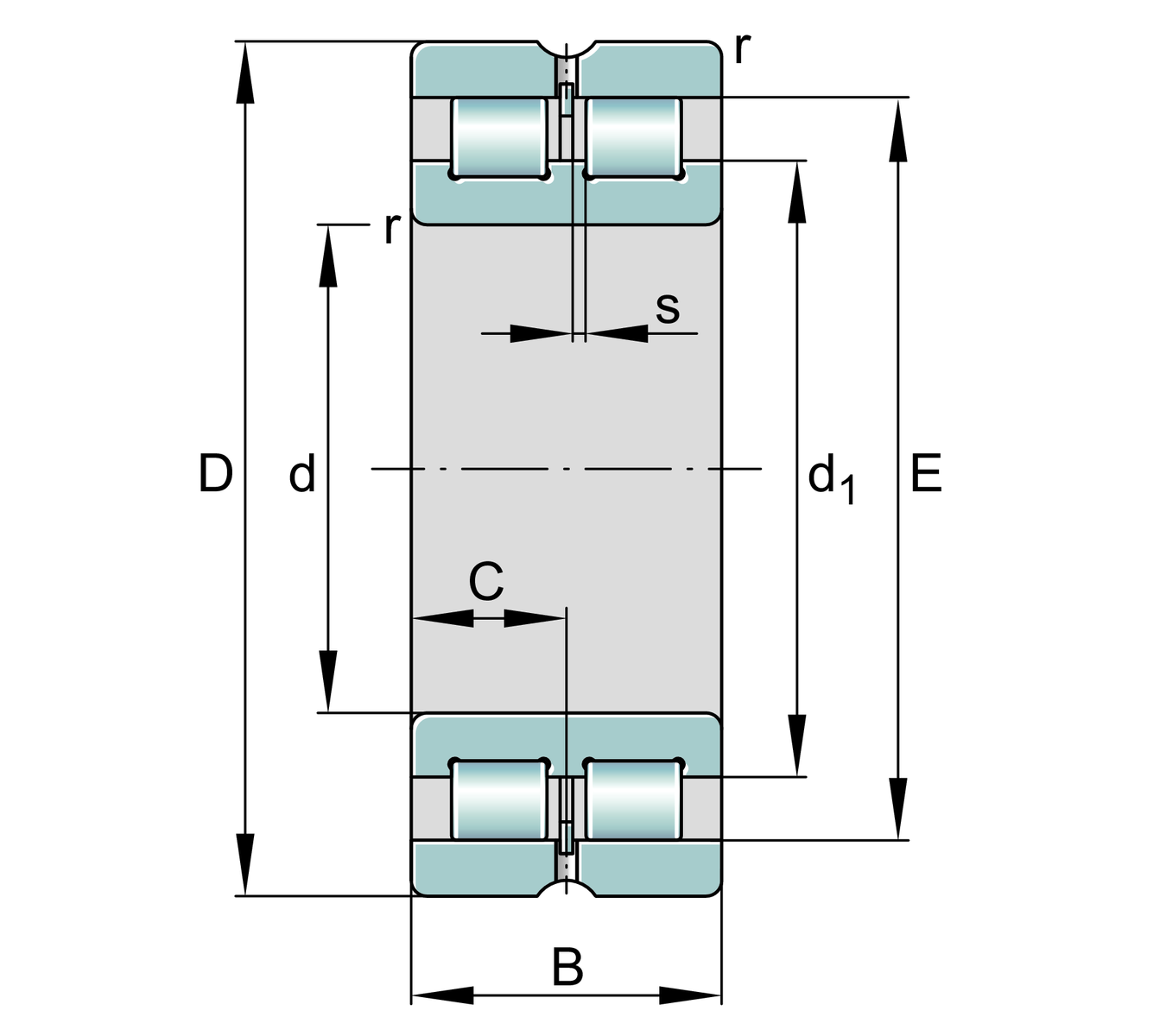

Dimensiuni detaliate

r min	Dimensiune minimă a teșiturii	2 mm
s	Deplasare axială	4 mm
C	Distanță până la orificiul de ungere	30 mm
d 1 max	Diametru maxim bordură inel interior	193,1 mm
E	Diametru cale de rulare inel exterior	215,08 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

Informații suplimentare

Denumire rulment DIN5412

NNCL4934V
