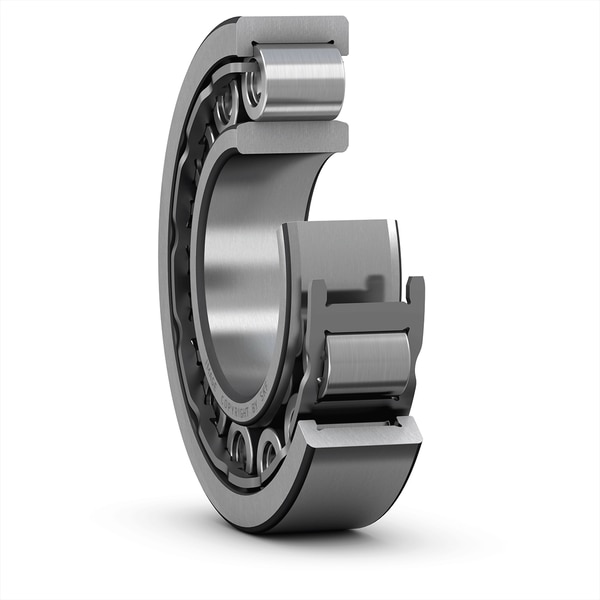

NU1006 - Rulment cu role cilindrice cu un singur rând, design NU
Rulment cu role cilindrice cu un singur rând, design NU Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul exterior și fără flanșe pe inelul interior, rulmenții cu design NU pot acomoda deplasarea axială în ambele direcții. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbul componentelor rulmentului.
Prezentare produs
| Cod produs | NU1006 |
|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NU |
|---|
| Marcă | |
|---|
Dimensiuni
| Diametru interior | Diametru interior | 30 mm |
| Diametru exterior | Diametru exterior | 55 mm |
| Lățime | Lățime | 13 mm |
Dimensiuni
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 55 mm |
| B | Lățime | 13 mm |
| D1 | Diametru umăr al inelului exterior | ≈ 45.56 mm |
| F | Diametru căii de rulare a inelului interior | 36.5 mm |
| r1,2 | Dimensiunea chamferului | min. 1 mm |
| r3,4 | Dimensiunea chamferului | min. 0.6 mm |
| s | Deplasare axială permisibilă | max. 1.6 mm |
Dimensiuni de sprijin
| da | Diametru al manșonului de distanțare | min. 32.9 mm |
| da | Diametru al manșonului de distanțare | max. 35.6 mm |
| db | Diametru al sprijinului arborelui | min. 38 mm |
| Da | Diametru al sprijinului carcasei | max. 49.8 mm |
| ra | Raza de fillet | max. 1 mm |
| rb | Raza de fillet | max. 0.6 mm |
