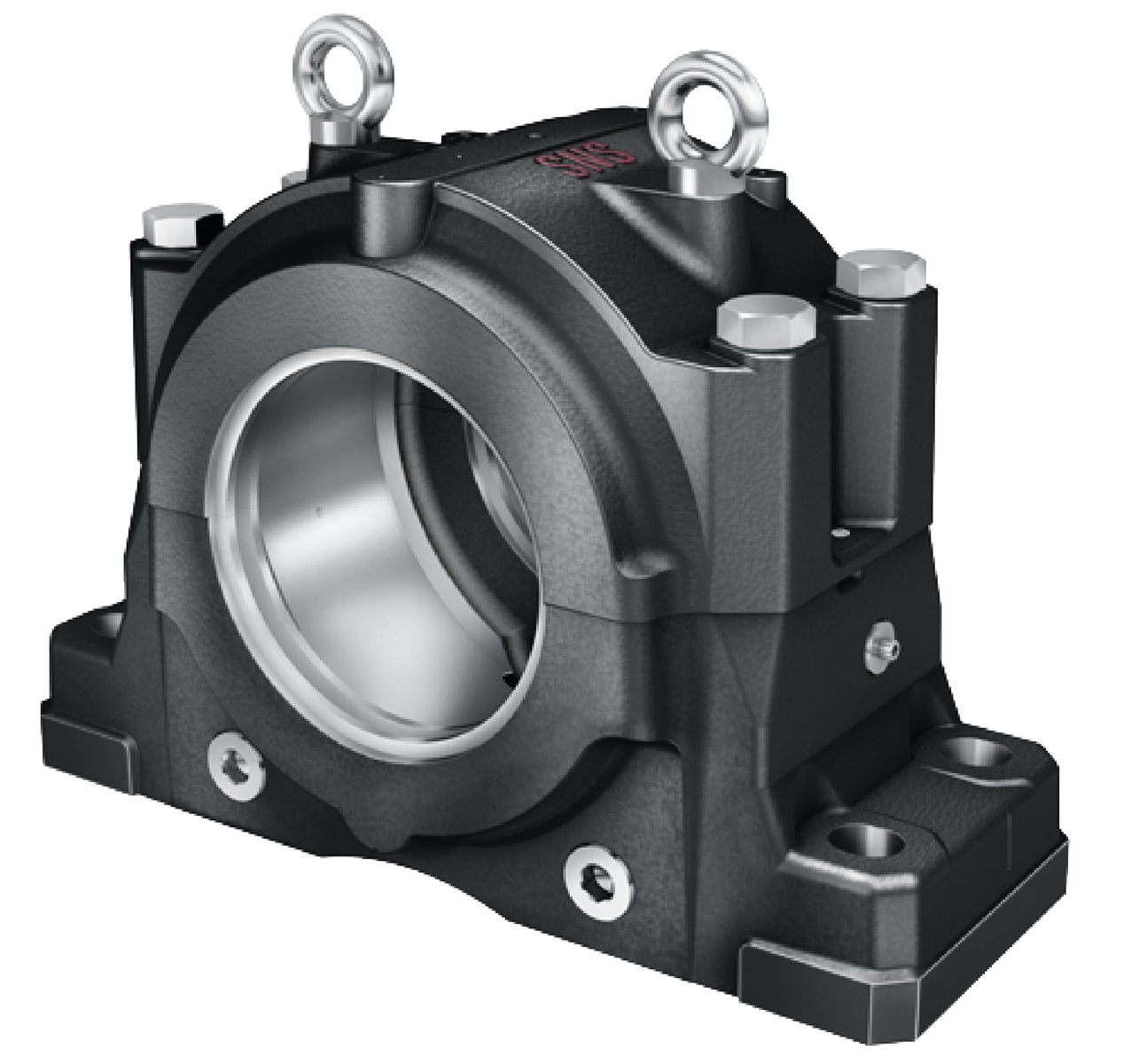

Fotografia produsului are caracter informativ
SNS3134-H-D+FAG
Date tehnice FAG/Schaeffler
SNS3134-H-D - Carcasă pedestal
Carcasă pedestal, split, for spherical roller bearings, metric and inch size shaft diameters, pentru lubrifiere cu unsoare
D280 mmBearing seat
Prezentare produs
| Cod produs | SNS3134-H-D |
|---|---|
| Tip produs | Carcasă pedestal |
| Marcă | FAG |
| Număr material Schaeffler | 0806123930000 |
| Tip de bază | SNS3134 |
| Masa | 74.9 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Material | D | Spheroidal graphite fontă |

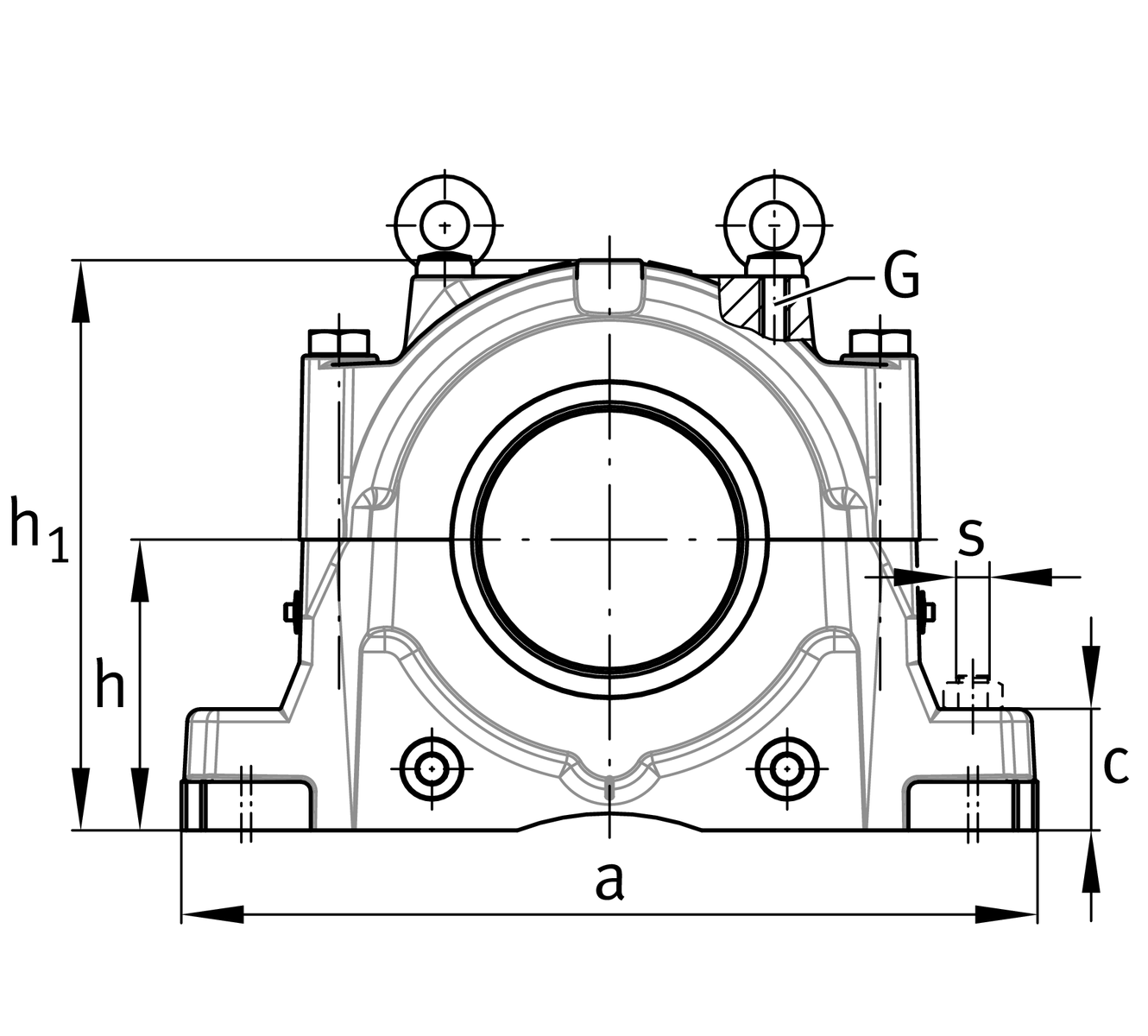

Dimensiuni principale și date de performanță
| h 1 | Carcasă height | 333 mm |
| g | Carcasă width | 230 mm |
| a | Length base | 510 mm |
| ≈m | Masă | 74,9 kg |

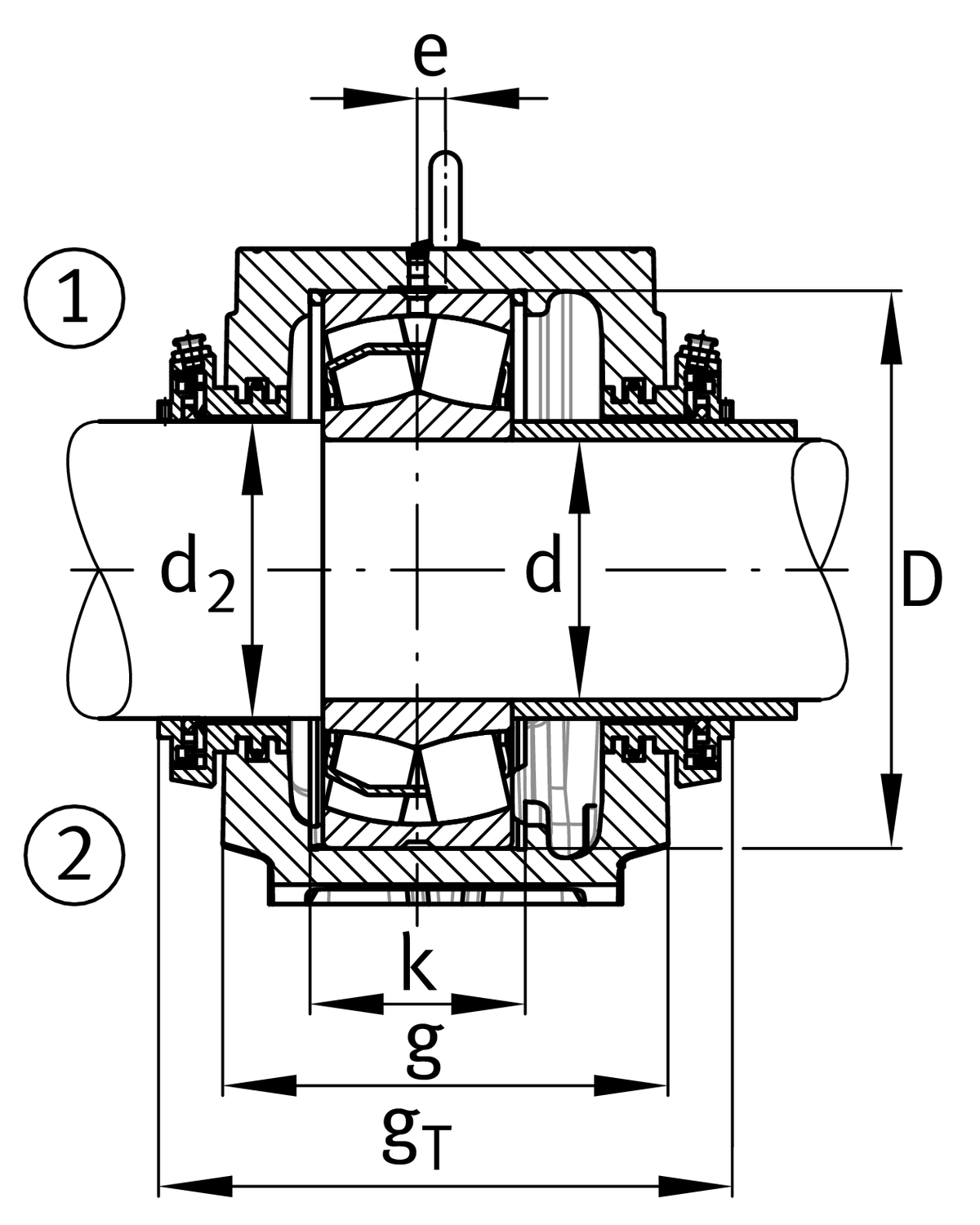

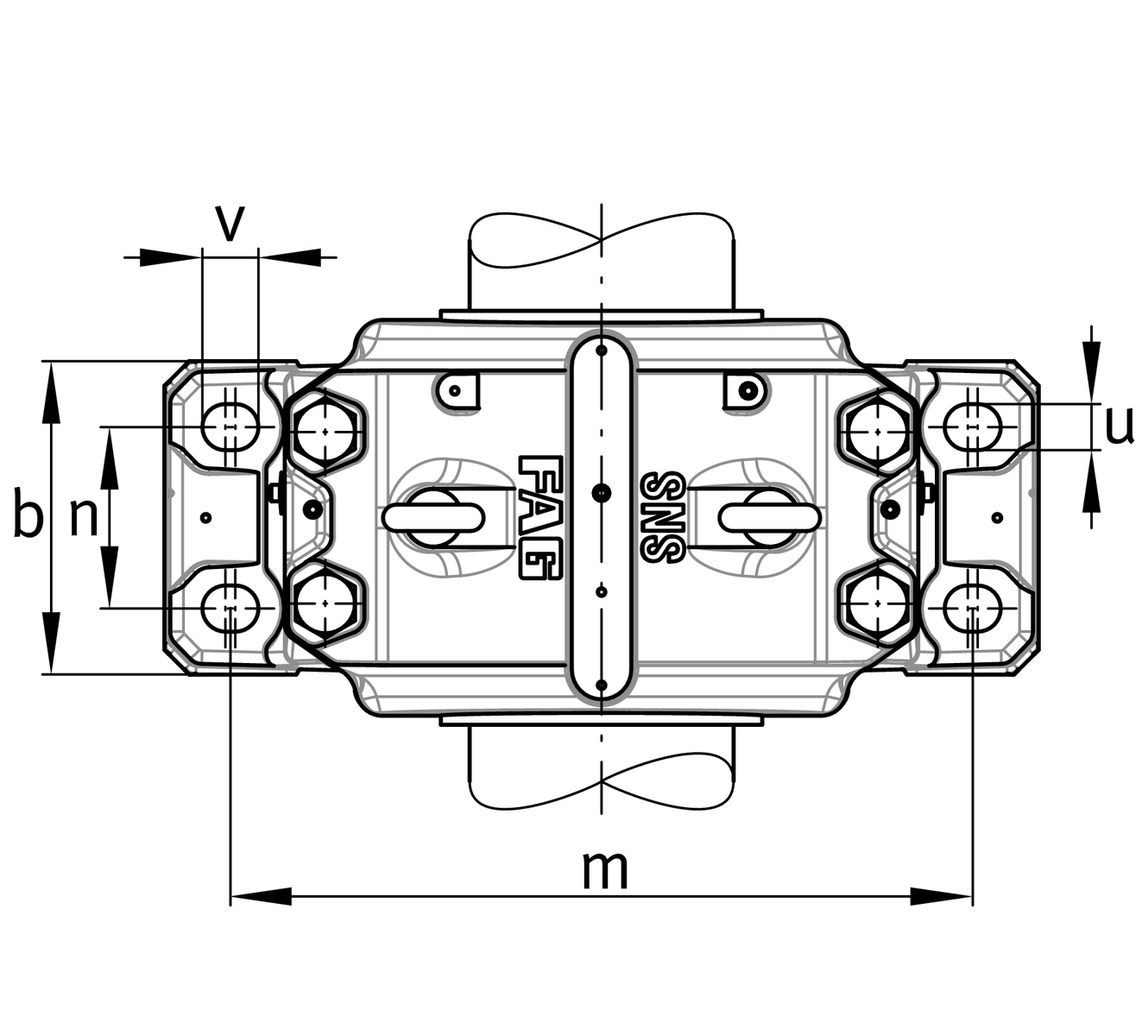

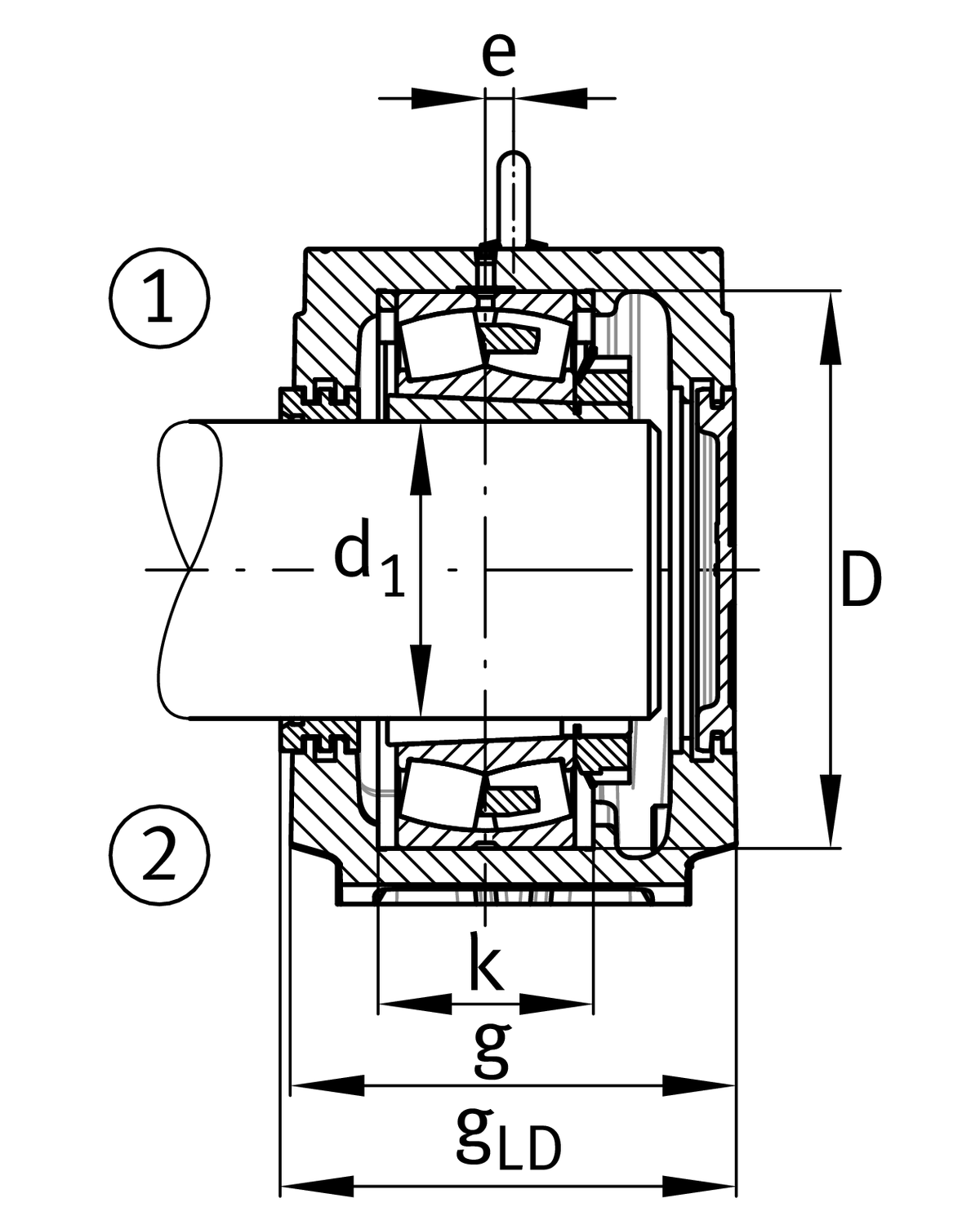

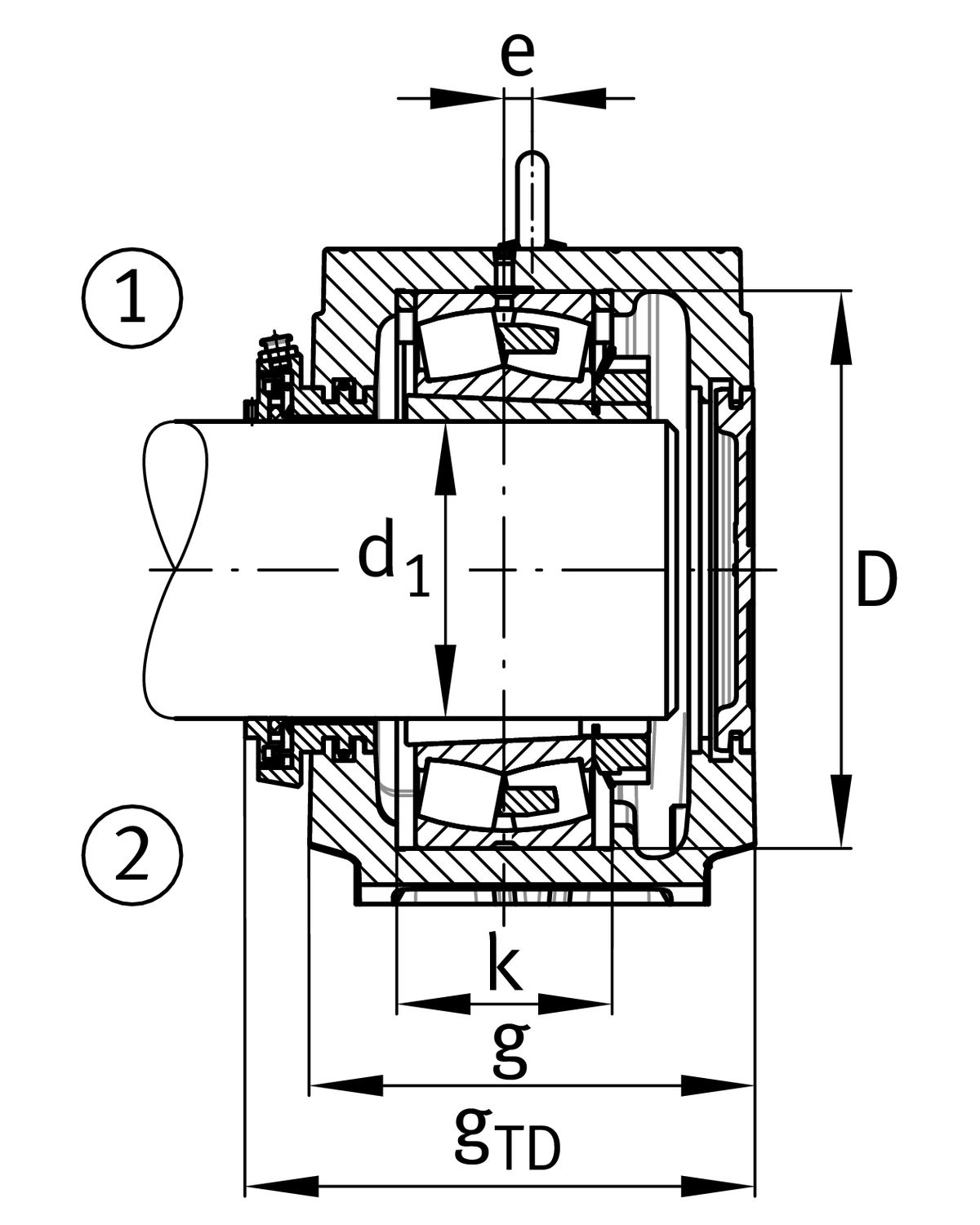

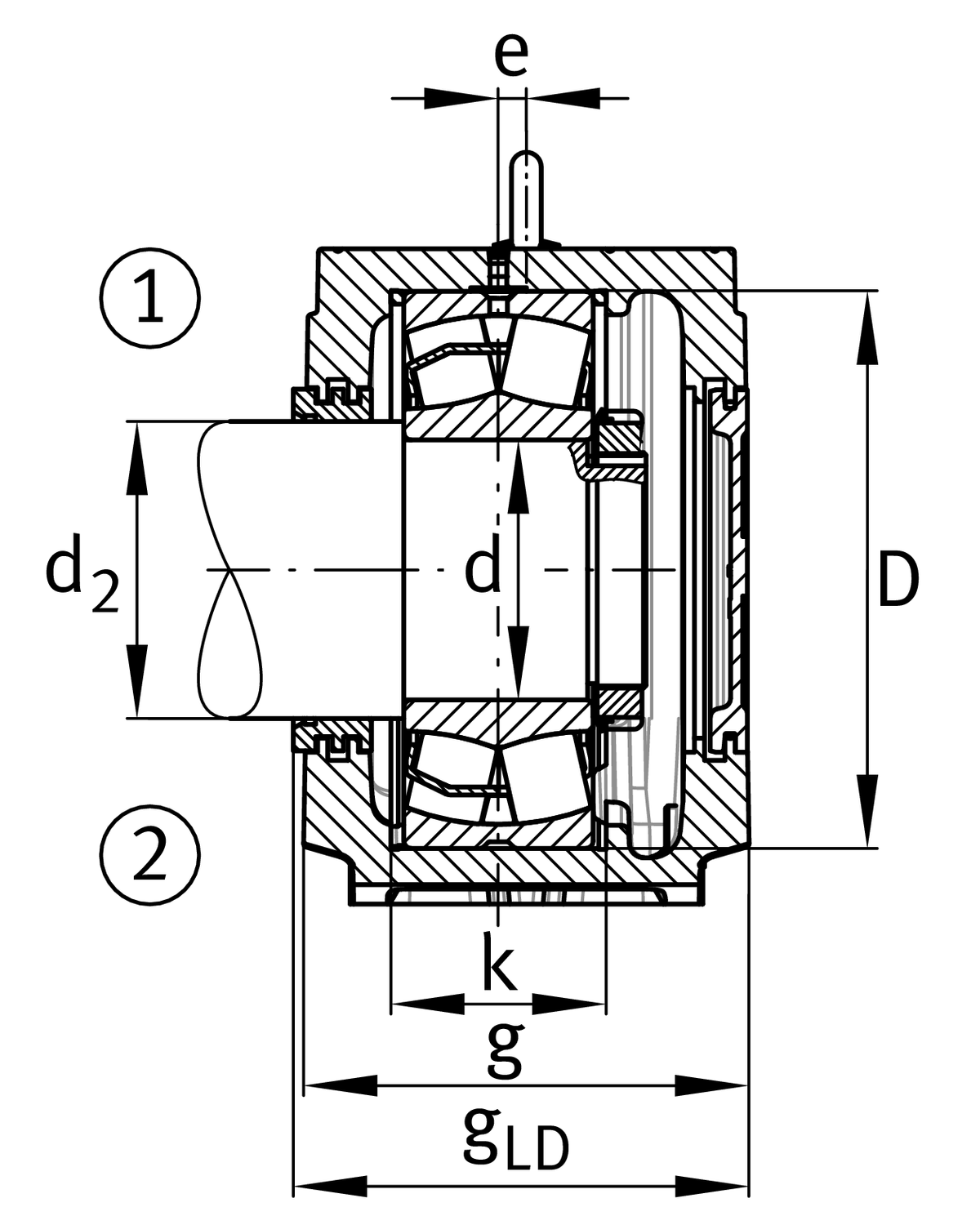

Dimensiuni detaliate
| c | Base height | 70 mm |
| b | Base width | 180 mm |
| n 2 | Base hole distance 2 | 100 mm |
| D | Bearing seat | 280 mm |
| e | Center offset | 14 mm |
| h | Înălțime centru | 170 mm |
| k | Bearing seat width | 108 mm |
| m | Base hole distance 1 | 430 mm |
| s | Dimensiune șurub base hole fixing | M24 |
| u | Base hole width | 28 mm |
| v | Base hole length | 34 mm |
