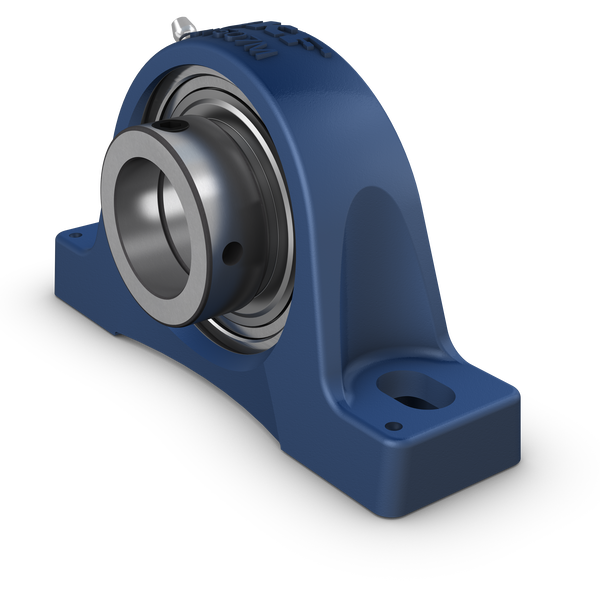

SY30-FM+SKF
Date tehnice produs
SY 30 FM - Unitate de rulment cu bile în bloc de suport cu inel interior îngust și colier de blocare excentric, fontă, standarde ISO
Unitatea de rulment cu bile în bloc de suport cu inel interior îngust și colier de blocare excentric, fontă, standarde ISO. Unitățile de rulment cu bile în bloc de suport constau dintr-un rulment inserat montat într-o carcasă din fontă care poate fi fixată pe o suprafață de suport. Această variantă este destinată utilizării în aplicații în care direcția de rotație este constantă. Are un inel interior îngust și este fixată pe ax printr-un colier de blocare excentric, ceea ce o face ușor de montat.
Diametru șurub de prindere12 mmDiametru șurub de prindere
Diametru ax30 mmDiametru ax
Înălțime centru (bloc de suport)42.9 mmÎnălțime centru (bloc de suport)
Lățime totală carcasă40 mmLățime totală carcasă
Distanța între găurile pentru șuruburi117.5 mmDistanța între găurile pentru șuruburi
Lățime rulment, total35.7 mmLățime rulment, total
Prezentare produs
| Cod produs | SY 30 FM |
|---|---|
| Tip produs | Unitate de rulment cu bile în bloc de suport cu inel interior îngust și colier de blocare excentric, fontă, standarde ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de prindere | Diametru șurub de prindere | 12 mm |
| Diametru ax | Diametru ax | 30 mm |
| Înălțime centru (bloc de suport) | Înălțime centru (bloc de suport) | 42.9 mm |
| Lățime totală carcasă | Lățime totală carcasă | 40 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 117.5 mm |
| Lățime rulment, total | Lățime rulment, total | 35.7 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 19.5 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 11.2 kN |
| Viteză limită | Viteză limită | 6300 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de suport, bază normală |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Tip gaură pentru șuruburi de prindere | Tip gaură pentru șuruburi de prindere | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Colier excentric |
| Tip gaură | Tip gaură | Cilindrică |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Gaură de relubrifiere | Gaură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1.1 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru gaură | 30 mm |
| d1 | Diametru umăr inel interior | ≈ 39.7 mm |
| d2 | Diametru exterior al inelului de blocare | 44.1 mm |
| A | Lățime bază | 40 mm |
| A1 | Lățime superioară | 25 mm |
| A5 | Proeminența capacului | 22.5 mm |
| B | Lățimea inelului interior | 23.8 mm |
| B1 | Lățimea totală a rulmentului | 35.7 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 5.95 mm |
| H | Înălțimea centrului locului sferic | 42.9 mm |
| H1 | Înălțimea piciorului | 17 mm |
| H2 | Înălțimea totală | 82 mm |
| J | Distanța între șuruburile de prindere | 117.5 mm |
| J | Distanța maximă între șuruburile de prindere | max. 127 mm |
| J | Distanța minimă între șuruburile de prindere | min. 108 mm |
| L | lungimea totală | 152 mm |
| N | Diametru gaură șurub de prindere | 14 mm |
| N1 | Lungimea găurii pentru șurub de prindere | 23.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 26.7 mm |
| RG | Filet carcasă pentru fittingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetelor carcasei | 3 mm |
| Rα | Poziția unghiulară a filetelor carcasei | 45 ° ° |
| DN | Diametru sferă cap fitting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fittingul de grăsime | 7 mm |
| GN | Filet fitting de grăsime | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 140 mm |
| J7 | Offset axial al pinilor de ghidare | 14 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 19.5 kN |
| C0 | Capacitate de încărcare statică de bază | 11.2 kN |
| Pu | limită de încărcare la oboseală | 0.475 kN |
| Viteză limită | Viteză limită | 6300 r/min |
Informații de montare
| G2 | Șurub de setare | M8x1 |
| Dimensiunea cheii hexagonale pentru șurubul de setare | Dimensiunea cheii hexagonale pentru șurubul de setare | 4 mm |
| Cuplul de strângere recomandat pentru șurubul de setare | Cuplul de strângere recomandat pentru șurubul de setare | 6.5 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 12 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.5 in in |
