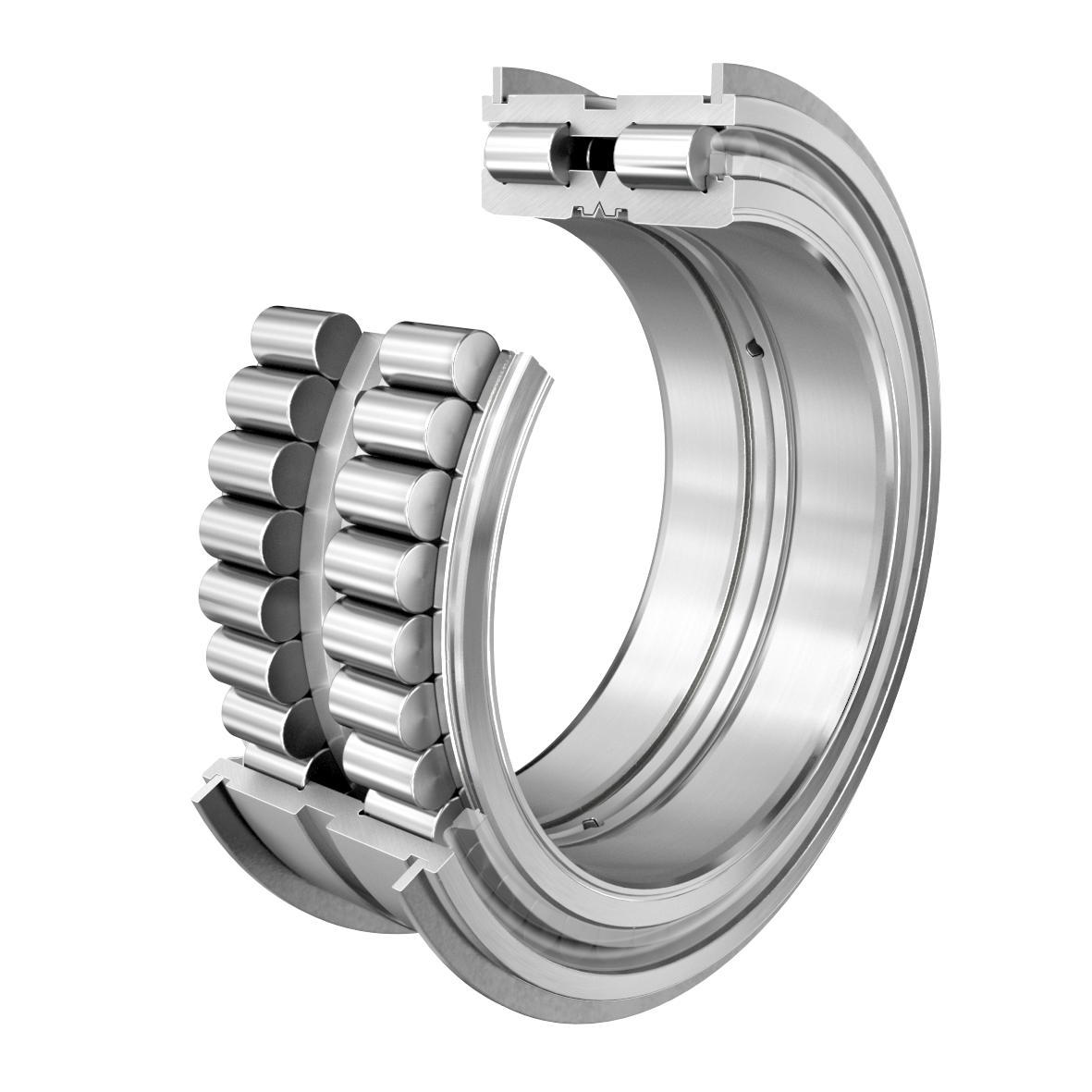

Fotografia produsului are caracter informativ

SL045008-PP-2NR+INA

Date tehnice INA/Schaeffler

SL045008-PP-2NR - Rulment cu role cilindrice

Rulment cu role cilindrice SL04..-PP-2NR, set complet de role, pe două rânduri, rulment fix, bordură centrală pe inelul exterior, 3 borduri pe inelul interior, tip SL04

d40 mmDiametru interior

D68 mmDiametru exterior

B38 mmLățime

C r80.000 NSarcină dinamică de bază, radială

C 0r111.000 NSarcină statică de bază, radială

Prezentare produs

Cod produs	SL045008-PP-2NR
Tip produs	Rulment cu role cilindrice
Marcă	INA
Număr material Schaeffler	0014088600000
Tip de bază	SL045008
Masă	0.555 kg
CAD disponibil	Nu
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Tip etanșare	PP	Etanșare cu contact pe ambele părți
Holding Rings	2NR	Two retaining rings included
Joc radial intern	CN (Grupa N)	Joc intern normal
Clasă de toleranță	PN	Nurmală (PN)
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	40 mm
D	Diametru exterior	68 mm
B	Lățime	38 mm
C r	Sarcină dinamică de bază, radială	80.000 N
C 0r	Sarcină statică de bază, radială	111.000 N
C ur	Limită de sarcină la oboseală, radială	16.300 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	3.150 1/min
≈m	Masă	0,555 kg

Dimensiuni de montaj

C a1	Dimensiune de montaj pentru inel elastic WRE (neinclus în livrare) Toleranță: 0/-0,2	28 mm
C a2	Dimensiune de montaj pentru inel de reținere conform DIN 471 (neinclus în livrare) Tol.: 0/-0,2	27 mm
d 1	Diametru bordură inel interior	51,5 mm
d 2	Diametru de etanșare (bordură)	55 mm
d 3	Diametru exterior inel elastic WRE	75 mm
d 1 min	Diametru minim al umărului arborelui	51,5 mm
	Unghi teșitură	30 °
	Toleranță inferioară distanță inel elastic	-0,2 mm
	Toleranță inferioară distanță inel de reținere	-0,2 mm
	Toleranță superioară distanță inel elastic	0 mm
	Toleranță superioară distanță inel de reținere	0 mm
	Toleranță inferioară distanță canal inel	0 mm
	Toleranță superioară distanță canal inel	0,2 mm

Dimensiuni detaliate

C	Lățime inel exterior	37 mm
C 1	Distanță între canalele inelului	32,2 mm
D 1	Diametru canal	65,8 mm
m	Lățime canal	2,7 mm
r min	Dimensiune minimă a cantonului	0,6 mm
t	Lățime teșitură	0,8 mm
X	Distanță între corpurile de rostogolire	28,5 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	80 °C
