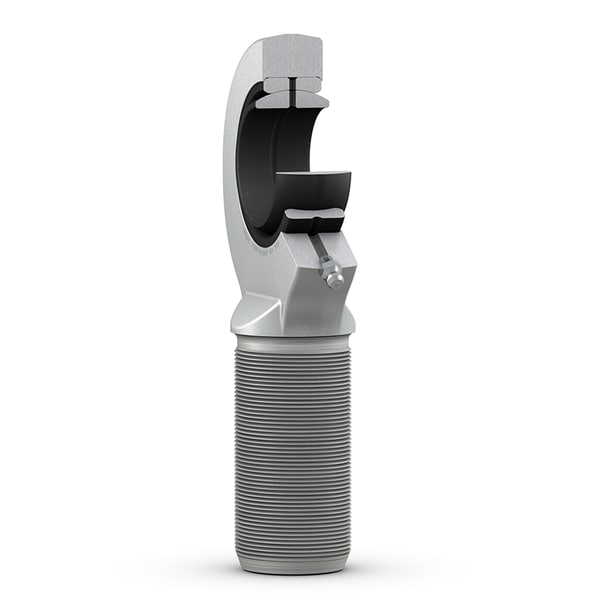

Fotografia produsului are caracter informativ
SA30-ES+SKF
Date tehnice produs
SA 30 ES - Capăt de tijă, necesită întreținere, filet exterior
Capăt de tijă, necesită întreținere, filet exterior Aceste capete de tijă SKF conțin un rulment sferic cu o combinație de suprafață de contact alunecătoare din oțel/oțel. Rulmentul necesită întreținere și poate fi regrătat printr-un fitting de gresare în carcasă și prin ax. Filetul exterior este disponibil cu un filet stâng (prefix SAL) sau un filet drept. Unele dimensiuni au dimensiuni de montaj diferite (seria SAA).
Diametru interior, inel rulment30 mmDiametru interior, inel rulment
Diametru exterior, ochi carcasă75 mmDiametru exterior, ochi carcasă
Lățime, inel rulment22 mmLățime, inel rulment
Denominație filetM 30x2Denominație filet
Lățime, ochi carcasă20 mmLățime, ochi carcasă
Înălțime centru, carcasă (de la capătul tijă)110 mmÎnălțime centru, carcasă (de la capătul tijă)
Prezentare produs
| Cod produs | SA 30 ES |
|---|---|
| Tip produs | Capăt de tijă, necesită întreținere, filet exterior |
| Marca | SKF |
Dimensiuni
| Diametru interior, inel rulment | Diametru interior, inel rulment | 30 mm |
| Diametru exterior, ochi carcasă | Diametru exterior, ochi carcasă | 75 mm |
| Lățime, inel rulment | Lățime, inel rulment | 22 mm |
| Denominație filet | Denominație filet | M 30x2 |
| Lățime, ochi carcasă | Lățime, ochi carcasă | 20 mm |
| Înălțime centru, carcasă (de la capătul tijă) | Înălțime centru, carcasă (de la capătul tijă) | 110 mm |
| Lungime carcasă, total | Lungime carcasă, total | 149 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 62 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 81.5 kN |
Proprietăți
| Combinație suprafață de contact alunecătoare | Combinație suprafață de contact alunecătoare | Oțel/oțel, standard |
| Material, carcasă | Material, carcasă | Oțel |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Regrătat necesar |
| Caracteristică de atașare, tijă capăt | Caracteristică de atașare, tijă capăt | Filet exterior drept |
| Etanșare | Etanșare | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.899 kg |
| Cod eClass | Cod eClass | 23-05-01-05 |
| Cod UNSPSC | Cod UNSPSC | 31171508 |
Dimensiuni
| d | Diametru interior | 30 mm |
| d2 | Diametru cap | max. 75 mm |
| B | Lățime inel interior | 22 mm |
| G | Filet | M 30x2 |
| C1 | Lățime cap | max. 20 mm |
| h | Înălțime față capăt tijă - centru ochi capăt tijă | 110 mm |
| α | Unghi de înclinare | 6 ° ° |
| dk | Diametru canal inel interior | 40.7 mm |
| l1 | Lungime filet | min. 65 mm |
| l2 | Lungime (înălțime) carcasă | max. 149 mm |
| l7 | Distanță întrefața de șanfren - centru ochi capăt tijă | min. 34 mm |
| r1 | Dimensiune șanfren diametru | min. 0.6 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 62 kN |
| C0 | Capacitate de încărcare statică de bază | 81.5 kN |
| K | Factor de încărcare dinamic specific | 100 N/mm² N/mm² |
| KM | Constanta materialului | 330 |
