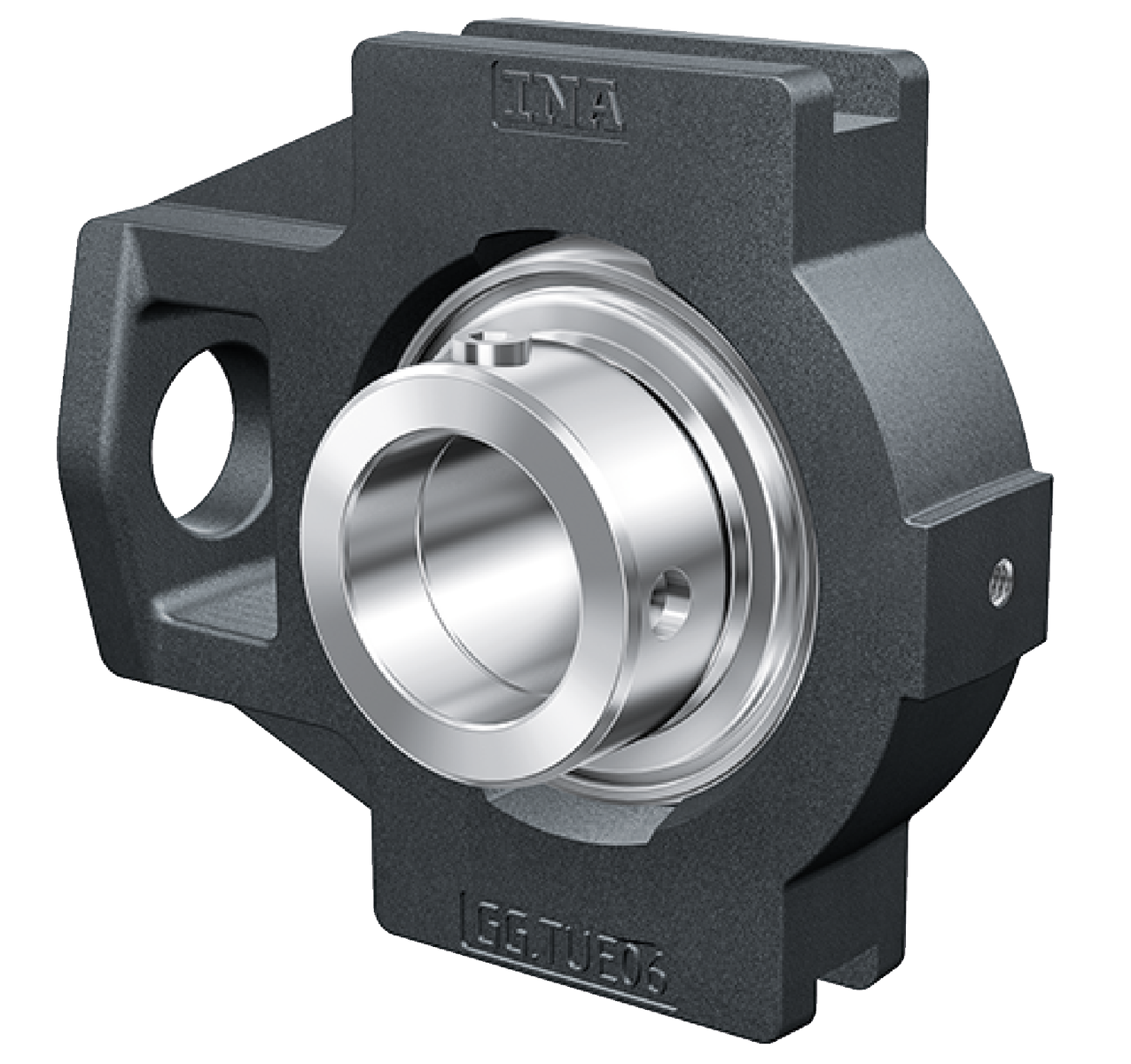

Fotografia produsului are caracter informativ
RTUE100-XL+INA
Date tehnice INA/Schaeffler
RTUE100-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere RTUE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări R
d100 mmDiametru interior
Prezentare produs
| Cod produs | RTUE100-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0008776890000 |
| Tip de bază | RTUE100 |
| Cod BearingX | RTUE100-XL |
| Masa | 15.51 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

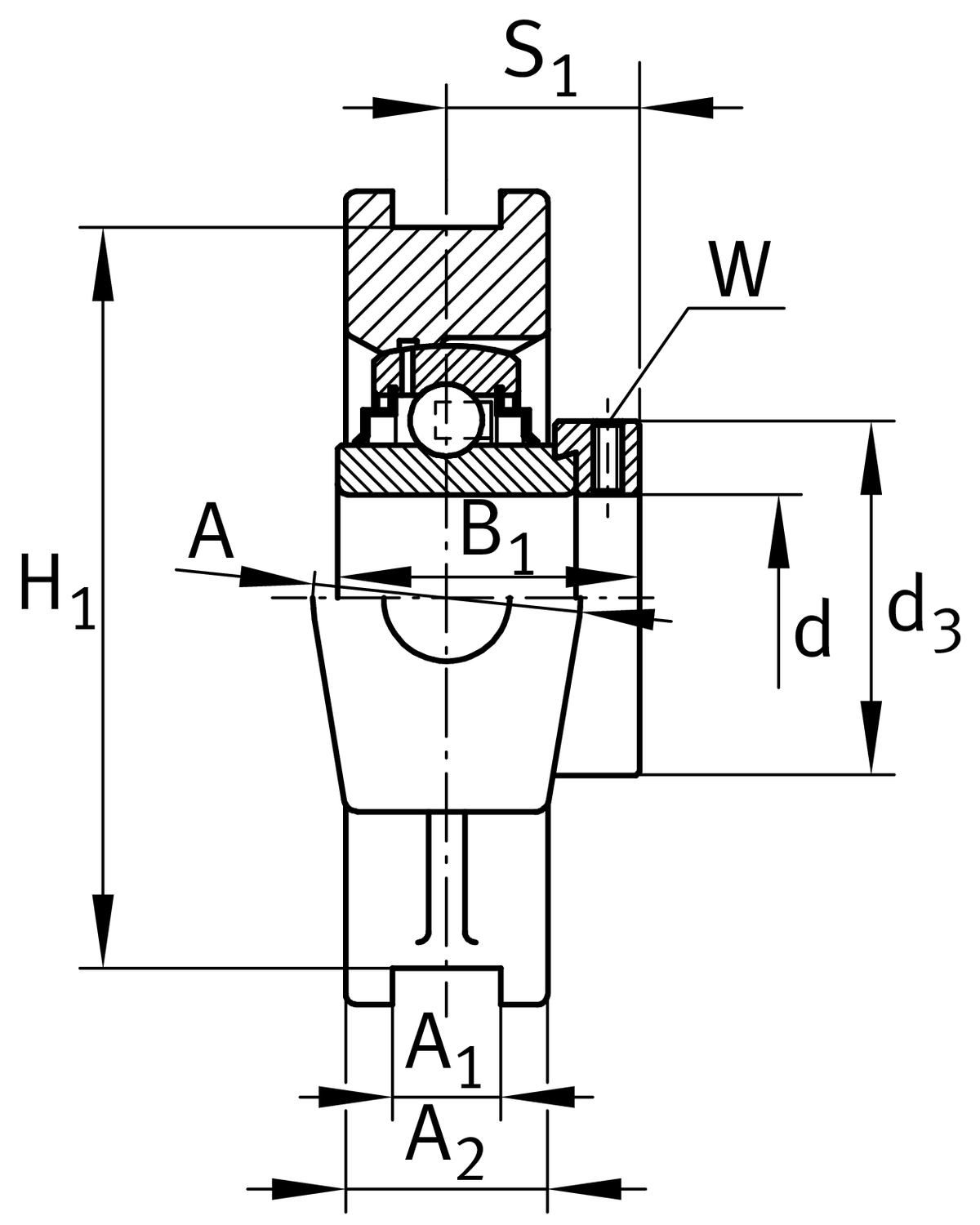

Dimensiuni principale și date de performanță
| d | Diametru interior | 100 mm |
| H | Înălțime | 240 mm |
| L | Lungime totală | 295 mm |
| B 1 | Lățime totală colier de blocare | 75 mm |
| ≈m | Masă | 15,51 kg |
Dimensiuni de montaj
| A 1 | Lățime guidance groove | 28 mm |
| Lățime guidance groove clearance | H13 | |
| H 1 | Distanță între canalele de ghidare | 215 mm |
| Toleranță superioară distanță canal de ghidare | 0,25 mm | |
| Toleranță inferioară distanță canal de ghidare | -0,25 mm | |
| N | Alezaj de fixare | 47 mm |

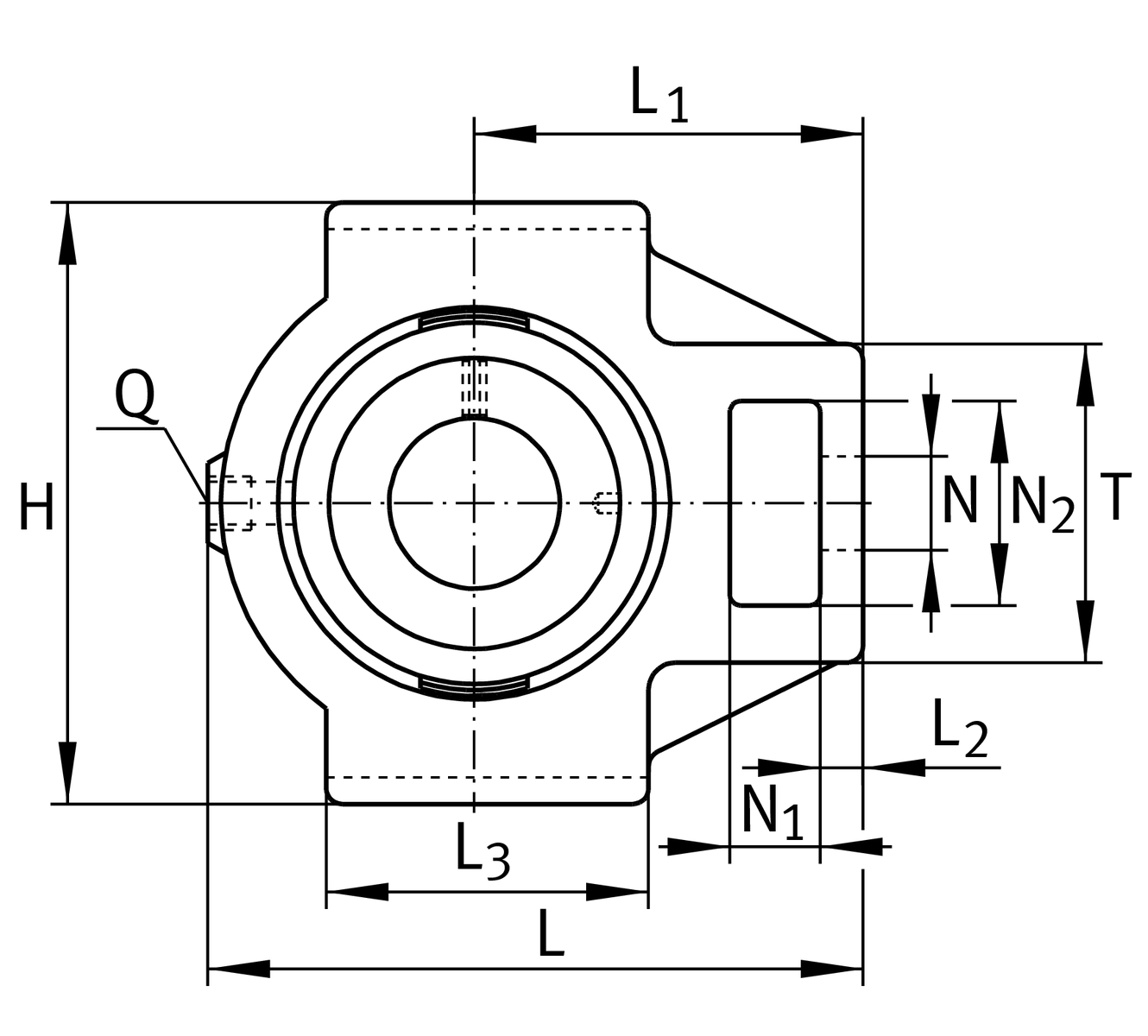

Dimensiuni detaliate
| L 1 | Distanță ax arbore | 180 mm |
| L 2 | Length fixed link | 30 mm |
| L 3 | Lungime canal de ghidare | 160 mm |
| A | Lățime carcasă pe partea de fixare | 90 mm |
| N 1 | Lățime recess | 40 mm |
| N 2 | Înălțime recess | 80 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 49,5 mm |
| T | Înălțime carcasă pe partea de fixare | 130 mm |
| Q | Filet racord pentru ungere | M6 |
| A 2 | Lățime carcasă | 60 mm |
Informații suplimentare
| Carcasă | TUE20 | |
| Denumire rulment | GE100-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
