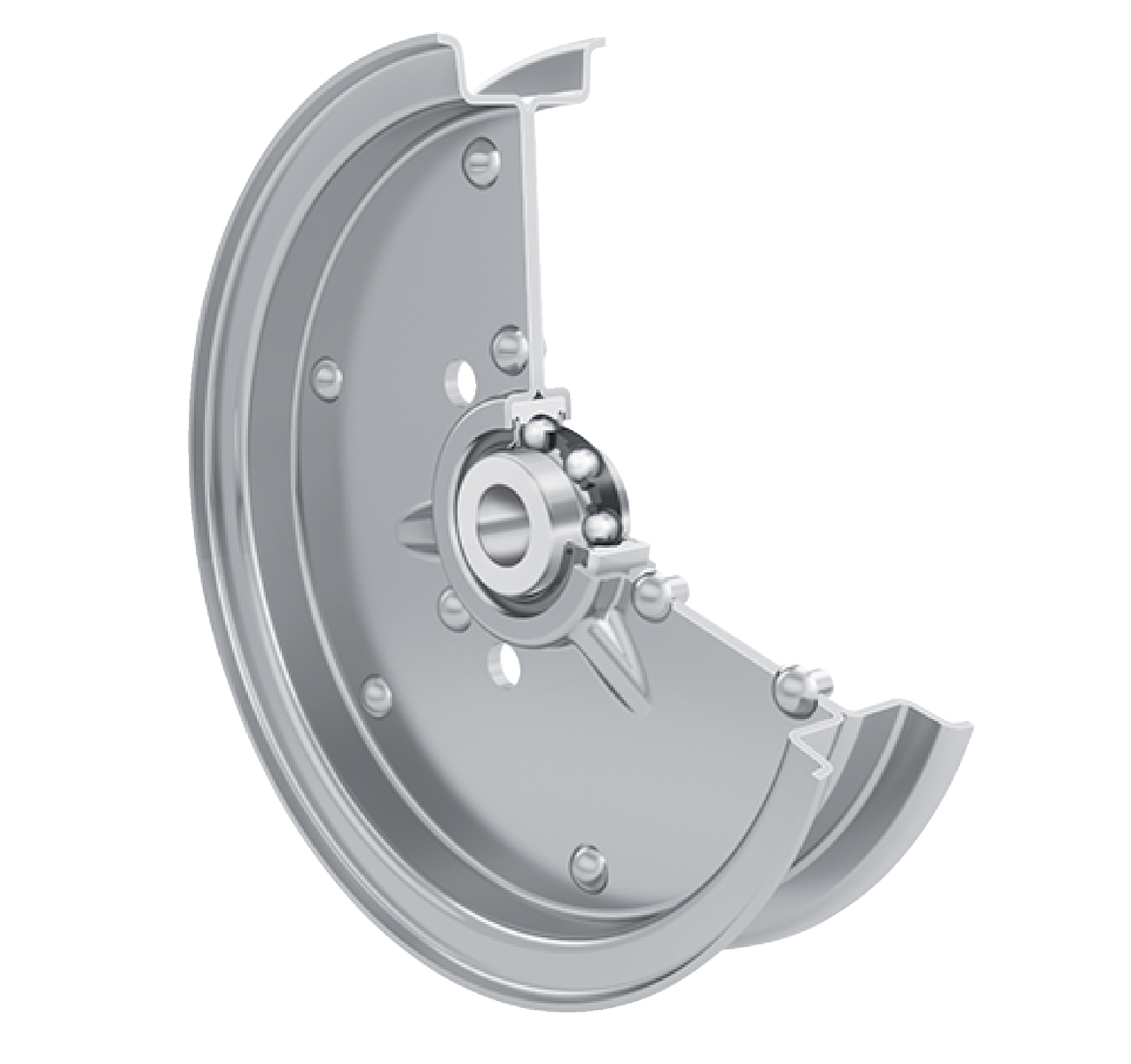

Fotografia produsului are caracter informativ
RSRB16-117-L0+INA
Date tehnice INA/Schaeffler
RSRB16-117-L0 - Rolă întinzătoare pentru curea
Idler pulley units RSRB..-L0
d16 mmDiametru interior
d0,26 mmToleranță superioară
d0,13 mmToleranță inferioară
C r9.800 NSarcină dinamică de bază, radială
C 0r4.750 NSarcină statică de bază, radială
B18,3 mmLățime
Prezentare produs
| Cod produs | RSRB16-117-L0 |
|---|---|
| Tip produs | Rolă întinzătoare pentru curea |
| Marcă | INA |
| Număr material Schaeffler | 0008344670000 |
| Tip de bază | RSRB16-117 |
| Cod BearingX | RSRB16-117-L0 |
| Masa | 0.5 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe

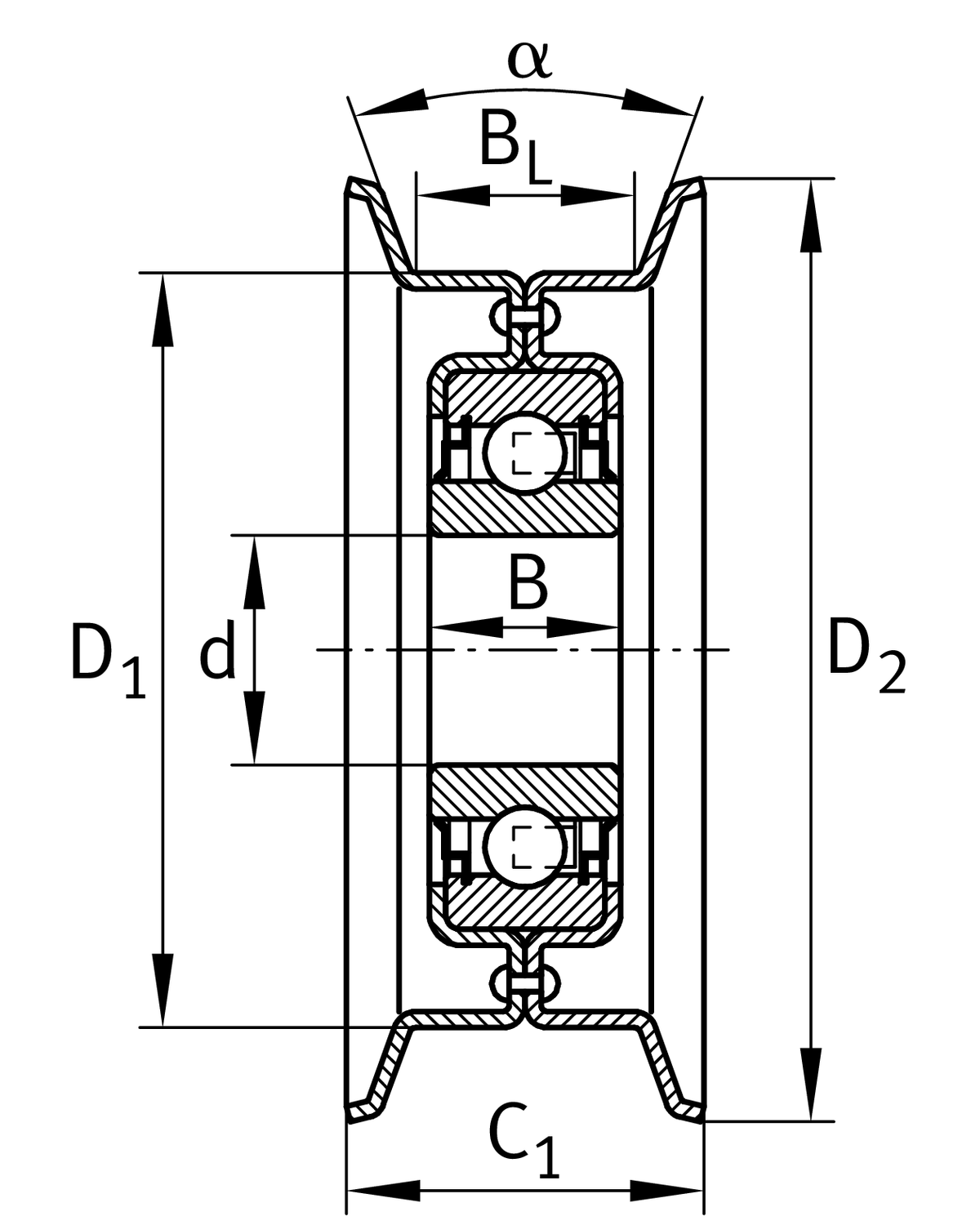

Dimensiuni principale și date de performanță
| d | Diametru interior | 16 mm |
| d | Toleranță superioară | 0,26 mm |
| d | Toleranță inferioară | 0,13 mm |
| D 1 | Diametru cale de rulare idler pulley | 101 mm |
| C 1 | Lățime idler pulley | 36 mm |
| C r | Sarcină dinamică de bază, radială | 9.800 N |
| C 0r | Sarcină statică de bază, radială | 4.750 N |
| C ur | Limită de sarcină la oboseală, radială | 219 N |
| ≈m | Masă | 0,5 kg |
Dimensiuni de montaj
| a | Angle idler pulley raceway | 10 ° |
Dimensiuni detaliate
| D 2 | Diametru exterior idler pulley | 117 mm |
| B | Lățime | 18,3 mm |
| B L | Lățime idler pulley raceway | 25,4 mm |
Documente
- Fișă tehnică produs RSRB16-117-L0PDF produs
- MH1 TabeleBroșură tehnică
- MH1 Principii tehniceBroșură tehnică
