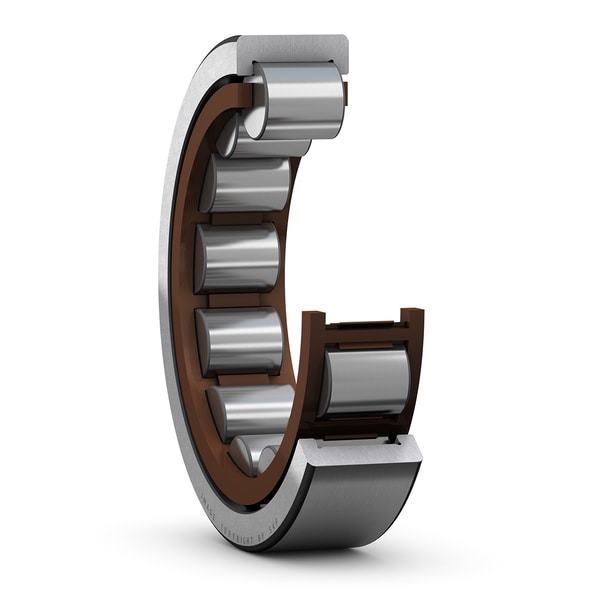

Fotografia produsului are caracter informativ
RNU203-ECP+SKF
Date tehnice produs
RNU 203 ECP - Rulment cu role cilindrice cu un singur rând, design NU, fără inel interior
Rulment cu role cilindrice cu un singur rând, design NU, fără inel interior Rulmenții cu role cilindrice cu un singur rând, design NU, fără inel interior constau dintr-un inel exterior cu un ansamblu de role și carcasă. Aceștia sunt utilizați de obicei în aplicații unde sunt prevăzute căi de rulare întărite și rectificate pe ax. Fără inelul interior, se poate utiliza un diametru mai mare al axului pentru a oferi un ax mai puternic și mai rigid. Rulmenții pot acomoda deplasarea axială în ambele direcții, limitată doar de lățimea căii de rulare de pe ax.
Diametru sub role22.1 mmDiametru sub role
Diametru exterior40 mmDiametru exterior
Lățime12 mmLățime
Clasificare de încărcare dinamică de bază20 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază14.3 kNClasificare de încărcare statică de bază
Viteză de referință19000 r/minViteză de referință
Prezentare produs
| Cod produs | RNU 203 ECP |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NU, fără inel interior |
| Marcă | SKF |
Dimensiuni
| Diametru sub role | Diametru sub role | 22.1 mm |
| Diametru exterior | Diametru exterior | 40 mm |
| Lățime | Lățime | 12 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 20 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 14.3 kN |
| Viteză de referință | Viteză de referință | 19000 r/min |
| Viteză limită | Viteză limită | 22000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment fără inel interior |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de găurire | Tip de găurire | Cilindric |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 2 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.19 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.054 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| Fw | Diametru sub role | 22.1 mm |
| D | Diametru exterior | 40 mm |
| C | Lățime | 12 mm |
| D1 | Diametru umăr inel exterior | ≈ 32 mm |
| r1,2 | Raza colțului | min. 0.6 mm |
Dimensiuni de sprijin
| da | Diametru de sprijin ax | max. 25.05 mm |
| Da | Diametru de sprijin carcasă | max. 36 mm |
| ra | Raza de filet | max. 0.6 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 20 kN |
| C0 | Clasificare de încărcare statică de bază | 14.3 kN |
| Pu | limită de încărcare la oboseală | 1.73 kN |
| Viteză de referință | Viteză de referință | 19000 r/min |
| Viteză limită | Viteză limită | 22000 r/min |
| kr | Factor de calcul | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
