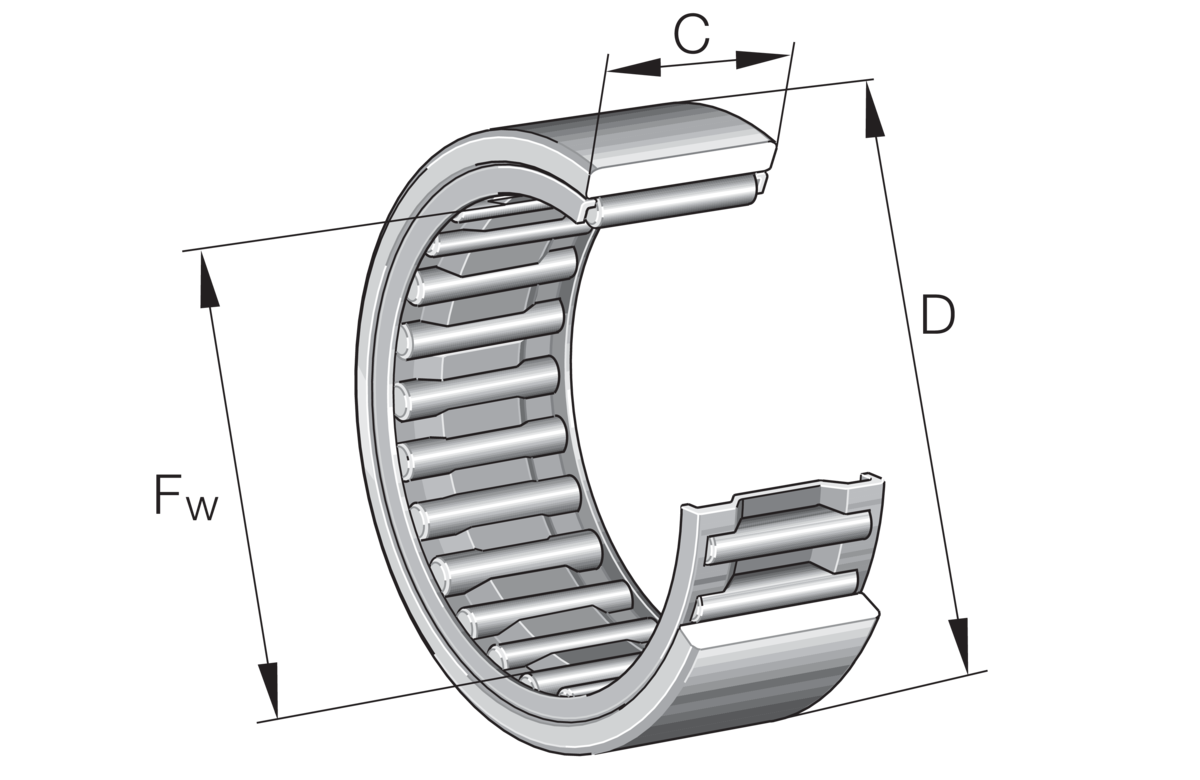

Fotografia produsului are caracter informativ
RNAO22X30X13-XL+INA
Date tehnice INA/Schaeffler
RNAO22X30X13-XL - Rulment cu ace
Rulmenți cu ace RNAO, without ribs
D30 mmDiametru exterior
C r11.800 NSarcină dinamică de bază, radială
C 0r15.900 NSarcină statică de bază, radială
n G20.400 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | RNAO22X30X13-XL |
|---|---|
| Tip produs | Rulment cu ace |
| Marcă | INA |
| Număr material Schaeffler | 0507758980000 |
| Tip de bază | RNAO22X30X13 |
| Cod BearingX | RNAO22X30X13-XL |
| Masa | 33.32 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | Standard |
Dimensiuni principale și date de performanță
| F w | Diametru sub role | 22 mm |
| D | Diametru exterior | 30 mm |
| C | Lățime inel exterior | 13 mm |
| C r | Sarcină dinamică de bază, radială | 11.800 N |
| C 0r | Sarcină statică de bază, radială | 15.900 N |
| C ur | Limită de sarcină la oboseală, radială | 2.600 N |
| n G | Turație limită | 20.400 1/min |
| n ϑr | Turație de referință | 12.400 1/min |
| ≈m | Masă | 33,32 g |

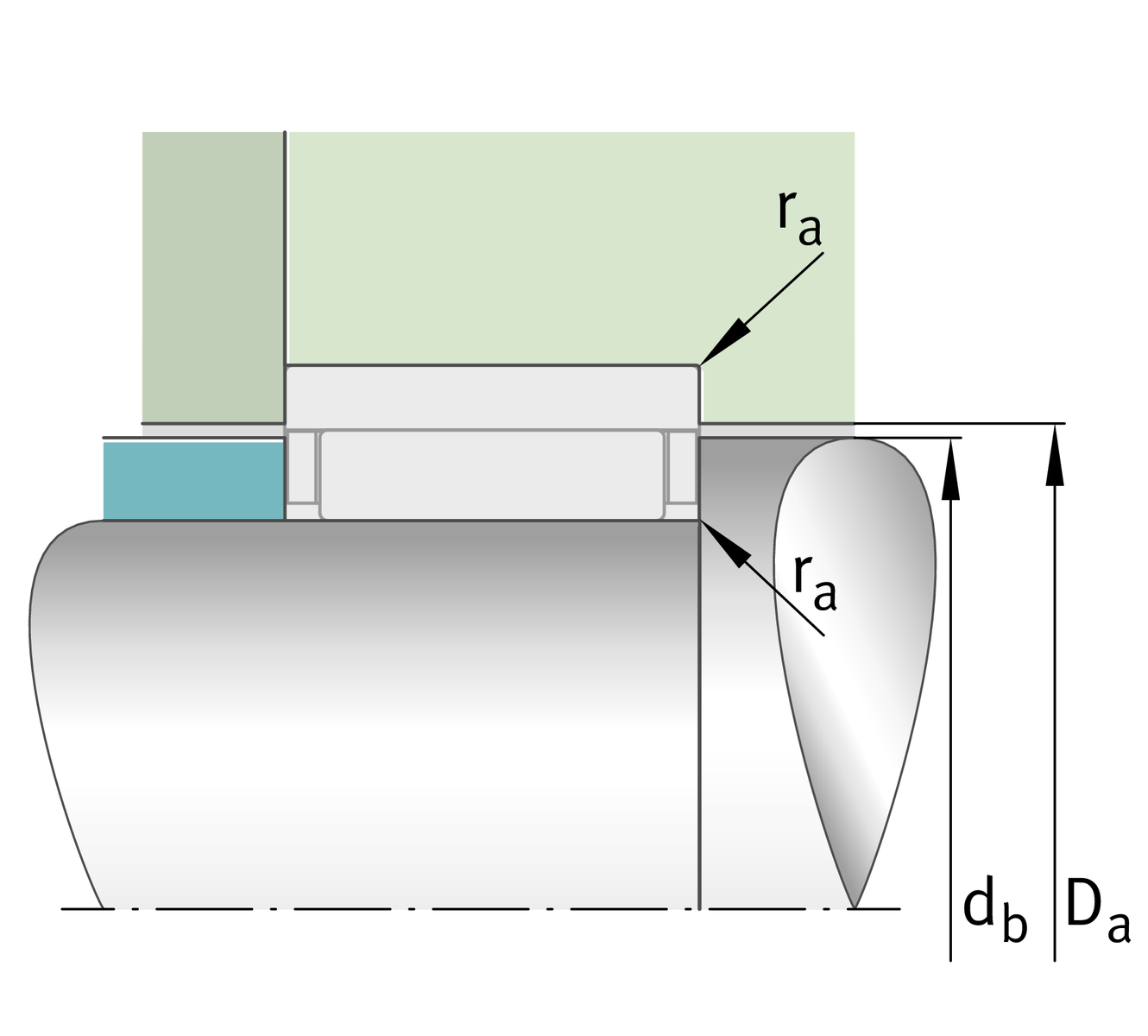

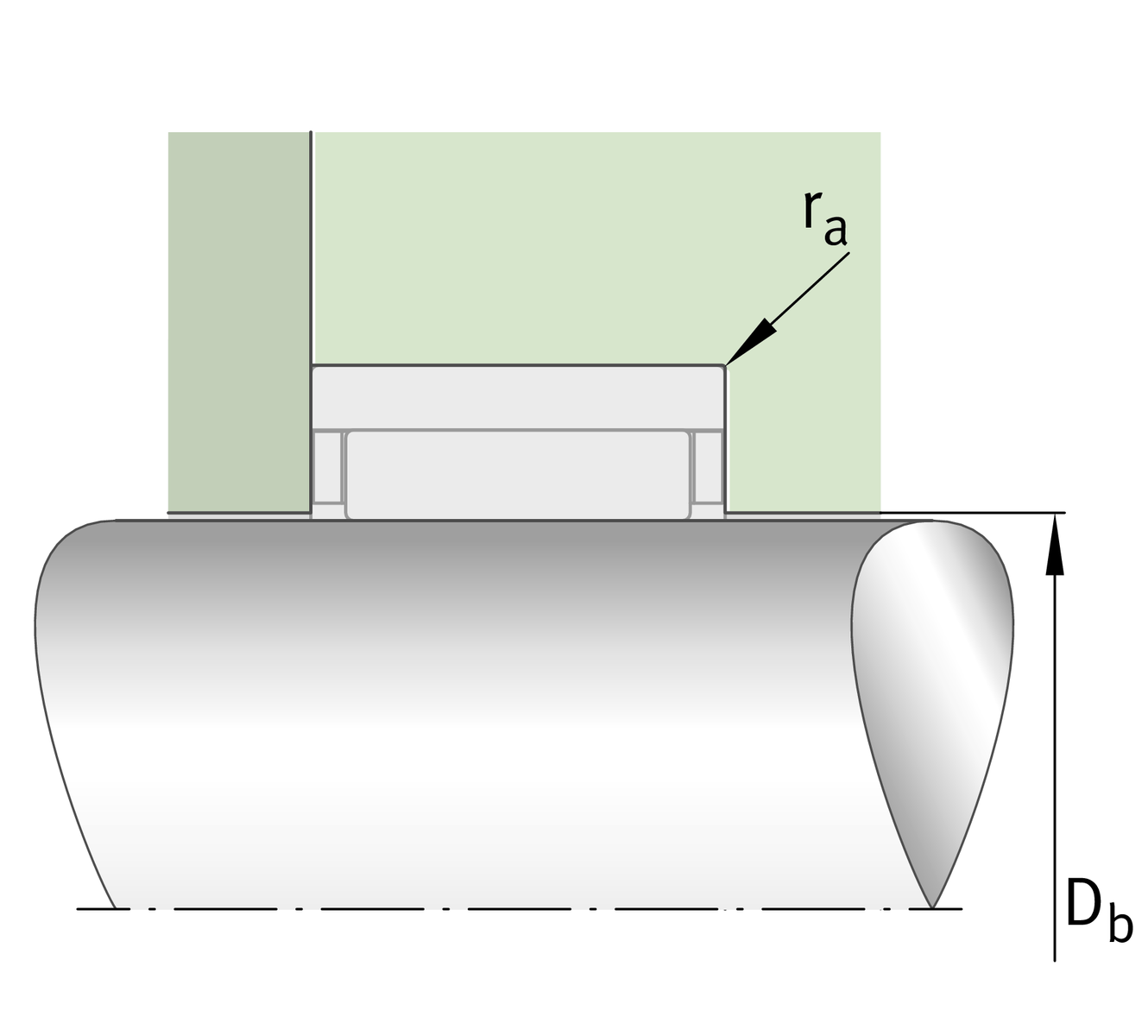

Dimensiuni de montaj
| D b | Diametru umăr ghidare axială NK/carcasă | 22,4 mm |
| d b | Diametru umăr ghidare axială NK/arbore | 25,6 mm |
| D a | Diametru umăr inel exterior | 26,3 mm |
| r a max | Rază maximă a degajării | 0,3 mm |

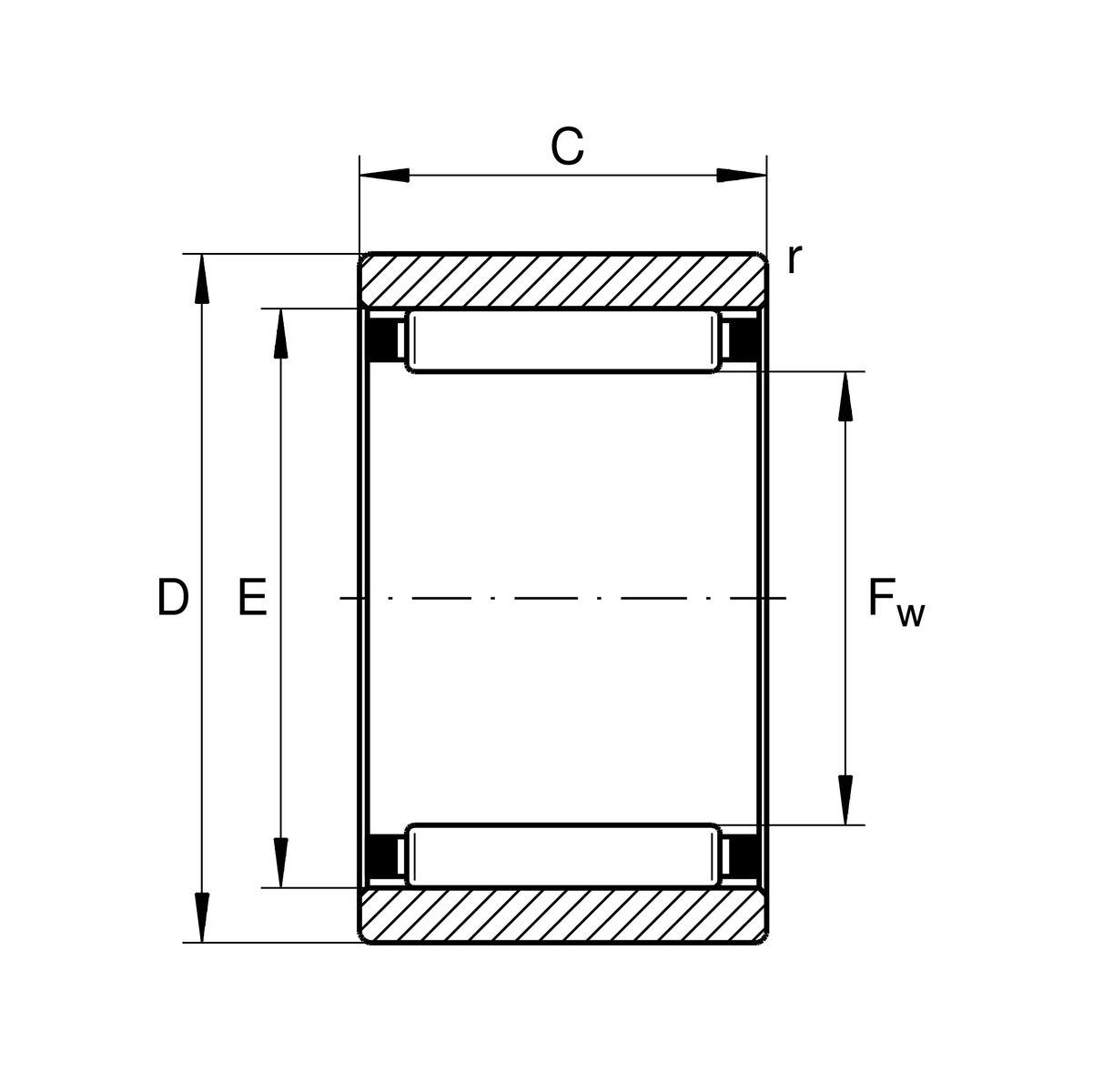

Dimensiuni detaliate
| E | Diametru cale de rulare inel exterior | 26 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
