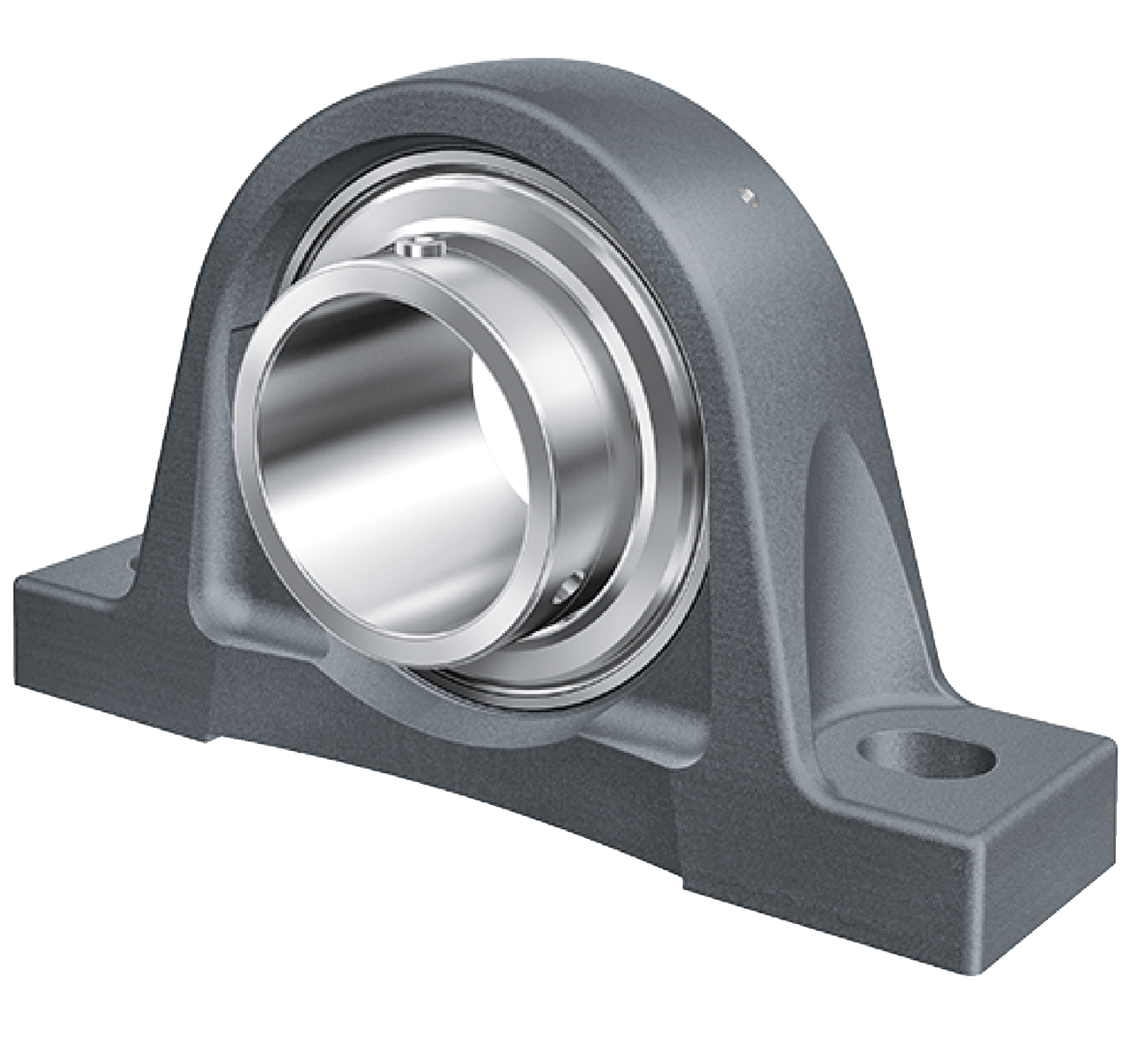

Fotografia produsului are caracter informativ
RASEY16-XL+INA
Date tehnice INA/Schaeffler
RASEY16-XL - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal RASEY, carcasă din fontă, rulment radial tip insert cu bile cu șuruburi de fixare în inelul interior, etanșări R
d16 mmDiametru interior
B27,4 mmLățime
Prezentare produs
| Cod produs | RASEY16-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0009828140000 |
| Tip de bază | RASEY16 |
| Cod BearingX | RASEY16-XL |
| Masa | 0.42 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 16 mm |
| L | Lungime totală | 125 mm |
| H 2 | Înălțime | 57 mm |
| ≈m | Masă | 0,42 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 95 mm |
| N | Lățime (slot) | 11 mm |
| N 1 | Length (slot) | 19 mm |

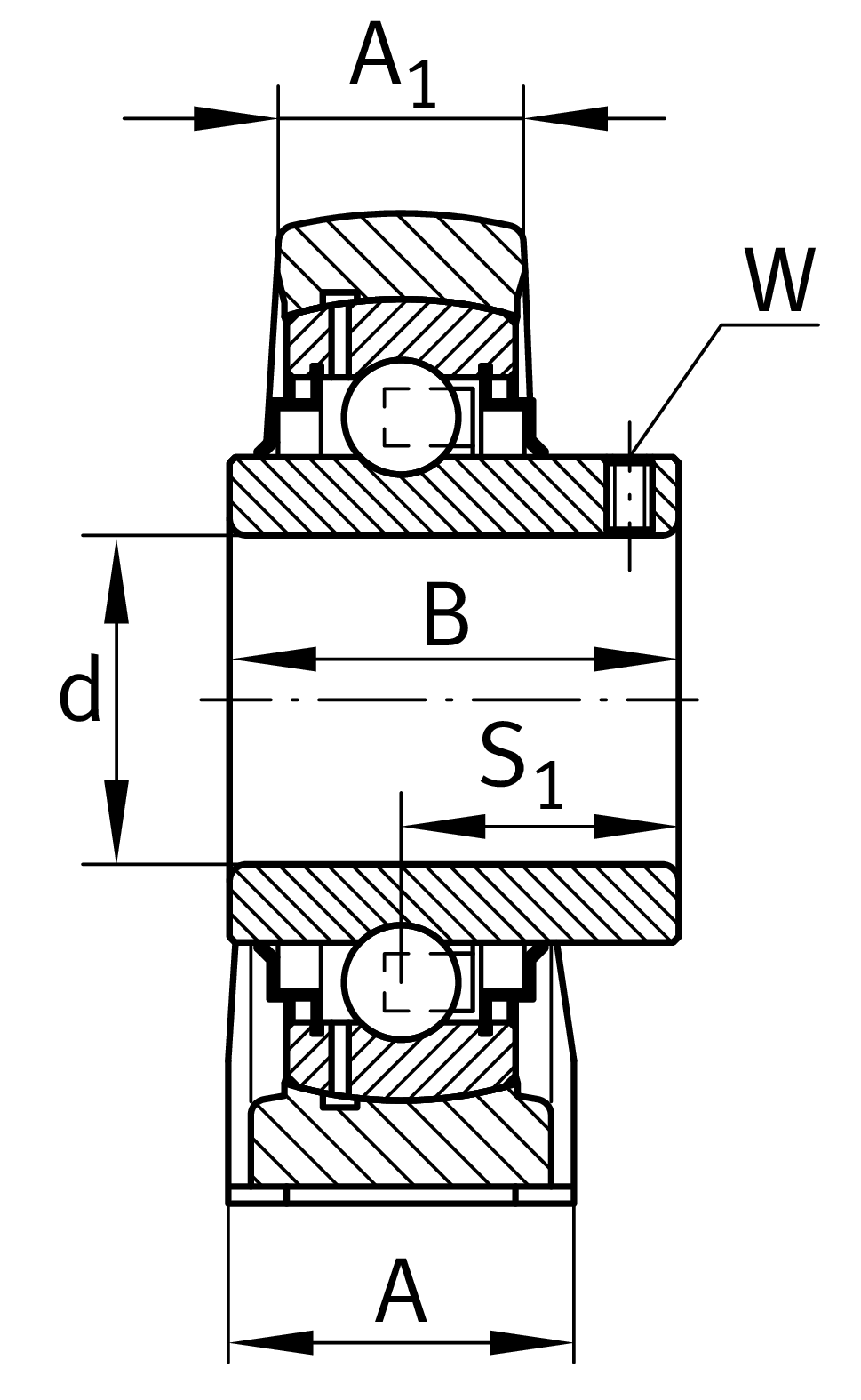

Dimensiuni detaliate
| H | Distanță ax arbore | 30,2 mm |
| A | Lățime (base) | 30 mm |
| A 1 | Lățime (head) | 18 mm |
| H 1 | Înălțime (base) | 10 mm |
| B | Lățime | 27,4 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 15,9 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | ASE03 | |
| Denumire rulment | GYE16-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
