RALE20-XL-NPP-B+INA
Date tehnice INA/Schaeffler
RALE20-XL-NPP-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile RALE..-NPP-B, inel exterior sferic, fixare cu colier excentric de blocare, P etanșări pe ambele părți
d20 mmDiametru interior
B16,7 mmLățime
C 0r5.000 NSarcină statică de bază, radială
C r9.400 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durata de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | RALE20-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marca | INA |
| Numar material Schaeffler | 0008170900000 |
| Tip de baza | RALE20 |
| Cod BearingX | RALE20-XL-NPP-B |
| Masa | 0.1 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| D SP | Diametru exterior | 42 mm |
| B | Lățime | 16,7 mm |
| C 0r | Sarcină statică de bază, radială | 5.000 N |
| C ur | Limită de sarcină la oboseală, radială | 238 N |
| B 1 | Lățime totală colier de blocare | 24,5 mm |
| C r | Sarcină dinamică de bază, radială | 9.400 N |
| ≈m | Masă | 0,1 kg |

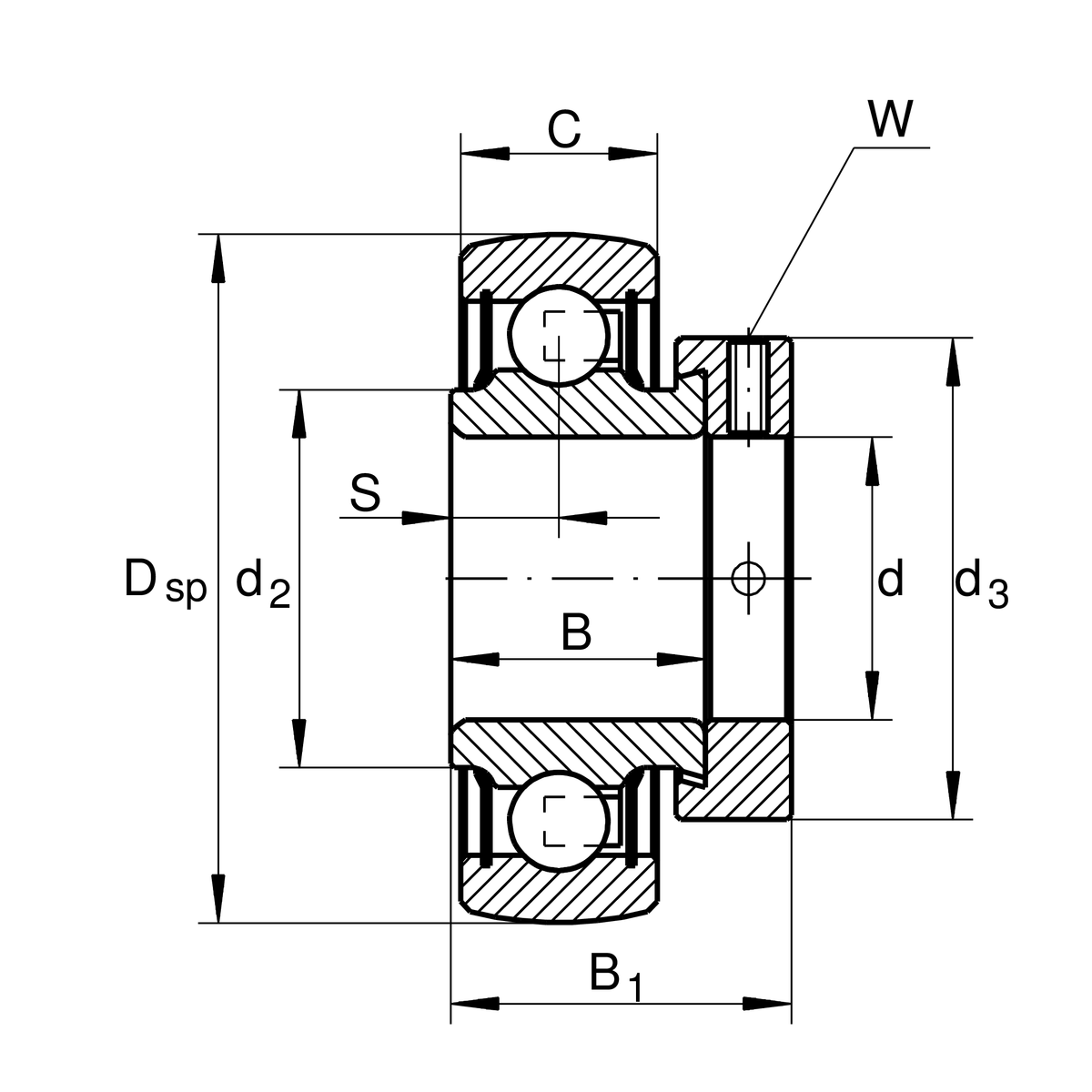

Dimensiuni detaliate
| C | Lățime inel exterior | 12 mm |
| S | Distanță cale de rulare | 6 mm |
| d 2 | Diametru bordură etanșare inel interior | 25,4 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 30 mm |
| W | Lățime of flats | 2,5 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
