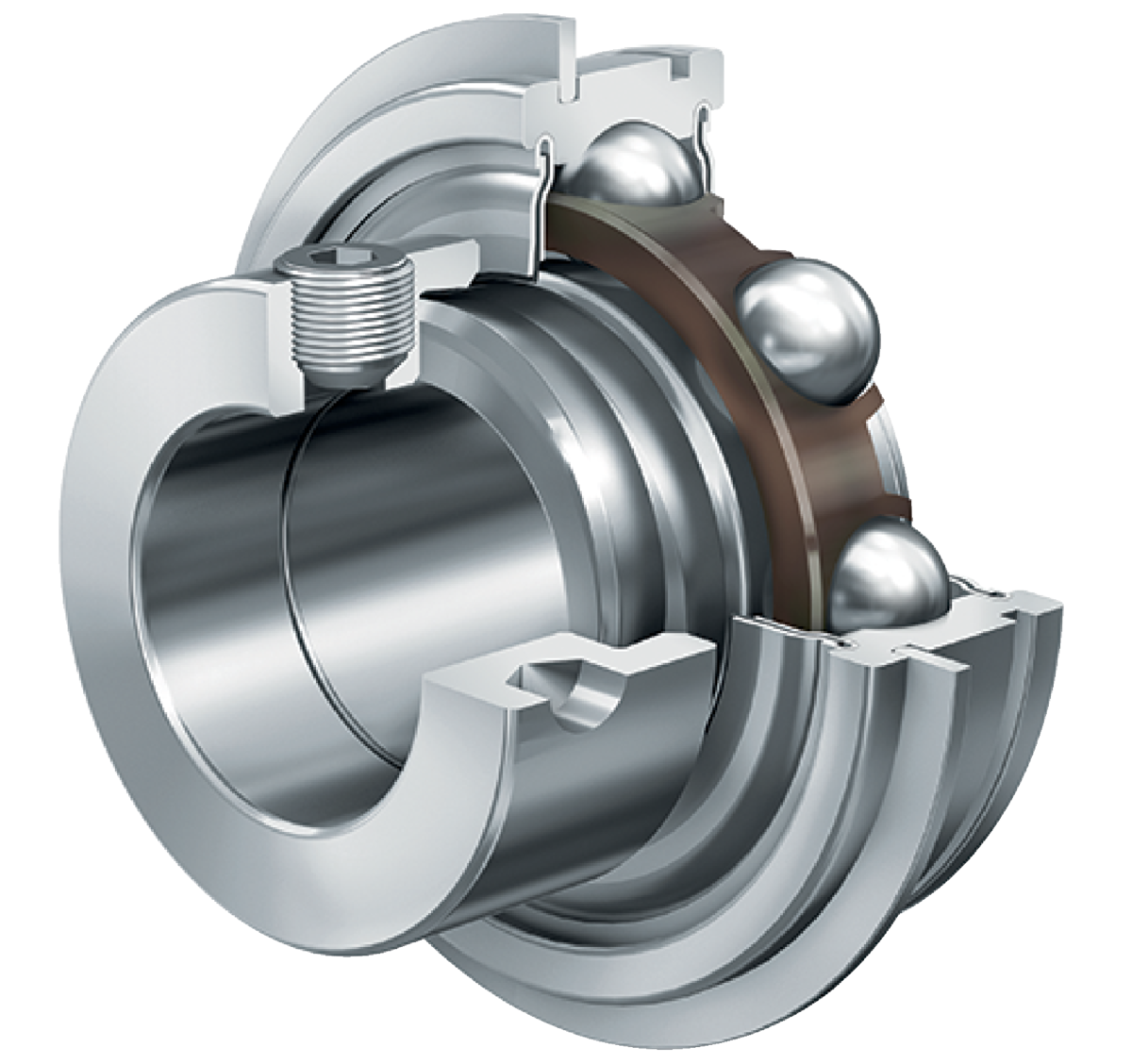

Fotografia produsului are caracter informativ
RAE25-XL-NPP-NR+INA
Date tehnice INA/Schaeffler
RAE25-XL-NPP-NR - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile RAE..-NPP-NR, inel exterior cilindric, fixare cu colier excentric de blocare, slots in inel exterior, etanșări P pe ambele părți
d25 mmDiametru interior
D52 mmDiametru exterior
B21,4 mmLățime
C r14.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RAE25-XL-NPP-NR |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0009731300000 |
| Tip de bază | RAE25 |
| Cod BearingX | RAE25-XL-NPP-NR |
| Masa | 0.2 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| D | Diametru exterior | 52 mm |
| B | Lățime | 21,4 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 410 N |
| ≈m | Masă | 0,2 kg |

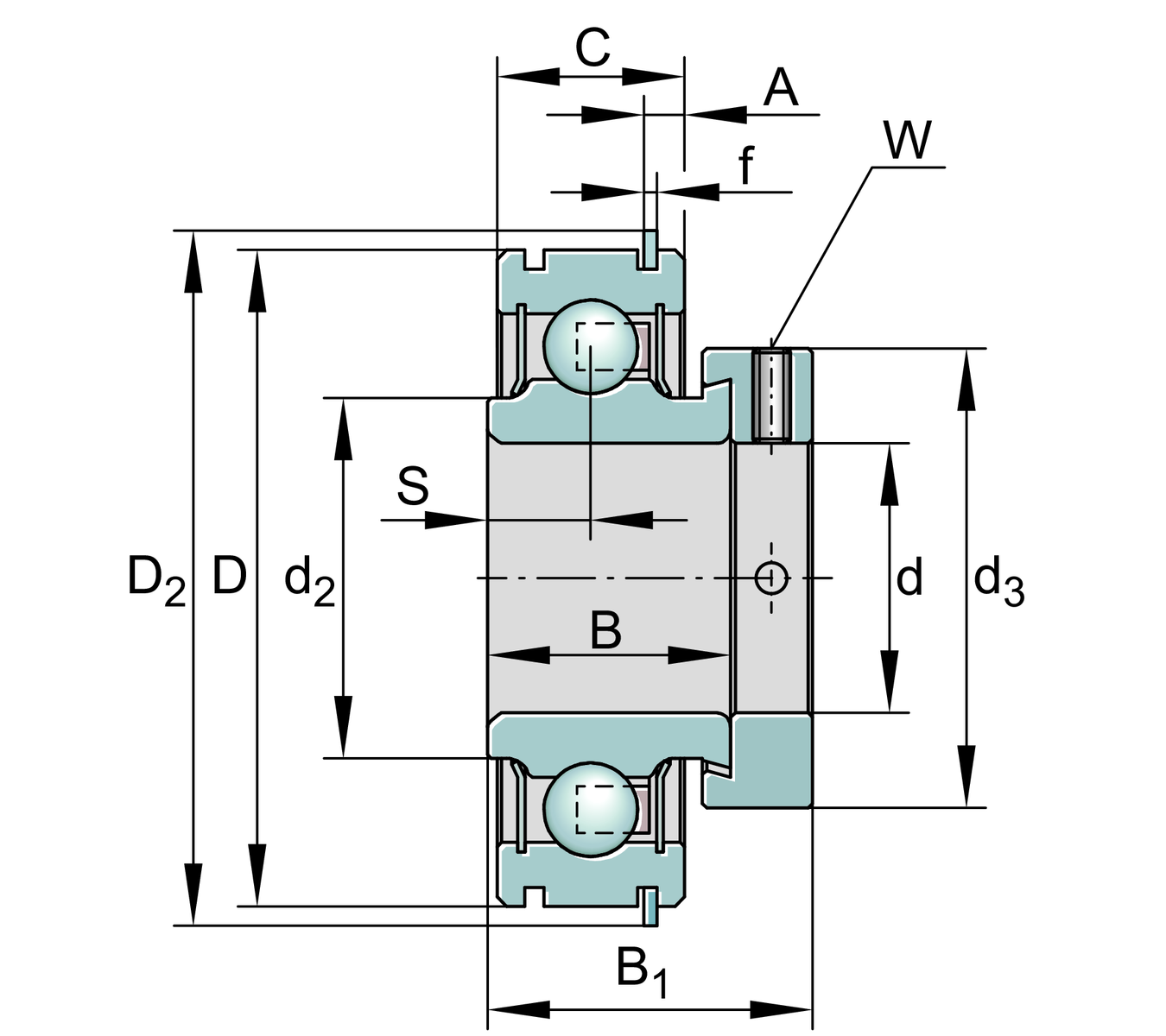

Dimensiuni detaliate
| C | Lățime inel exterior | 15 mm |
| S | Distanță cale de rulare | 7,5 mm |
| d 2 | Diametru bordură etanșare inel interior | 30,5 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 37,5 mm |
| A | Distanță inel elastic | 3,58 mm |
| Toleranță superioară distanță inel de reținere | 0 mm | |
| Toleranță inferioară distanță inel de reținere | -0,25 mm | |
| W | Lățime of flats | 3 mm |
| D 2 | Diametru exterior snap ring | 57,9 mm |
| Toleranță superioară lățime inel elastic | 0 mm | |
| Toleranță inferioară lățime inel elastic | -0,1 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
