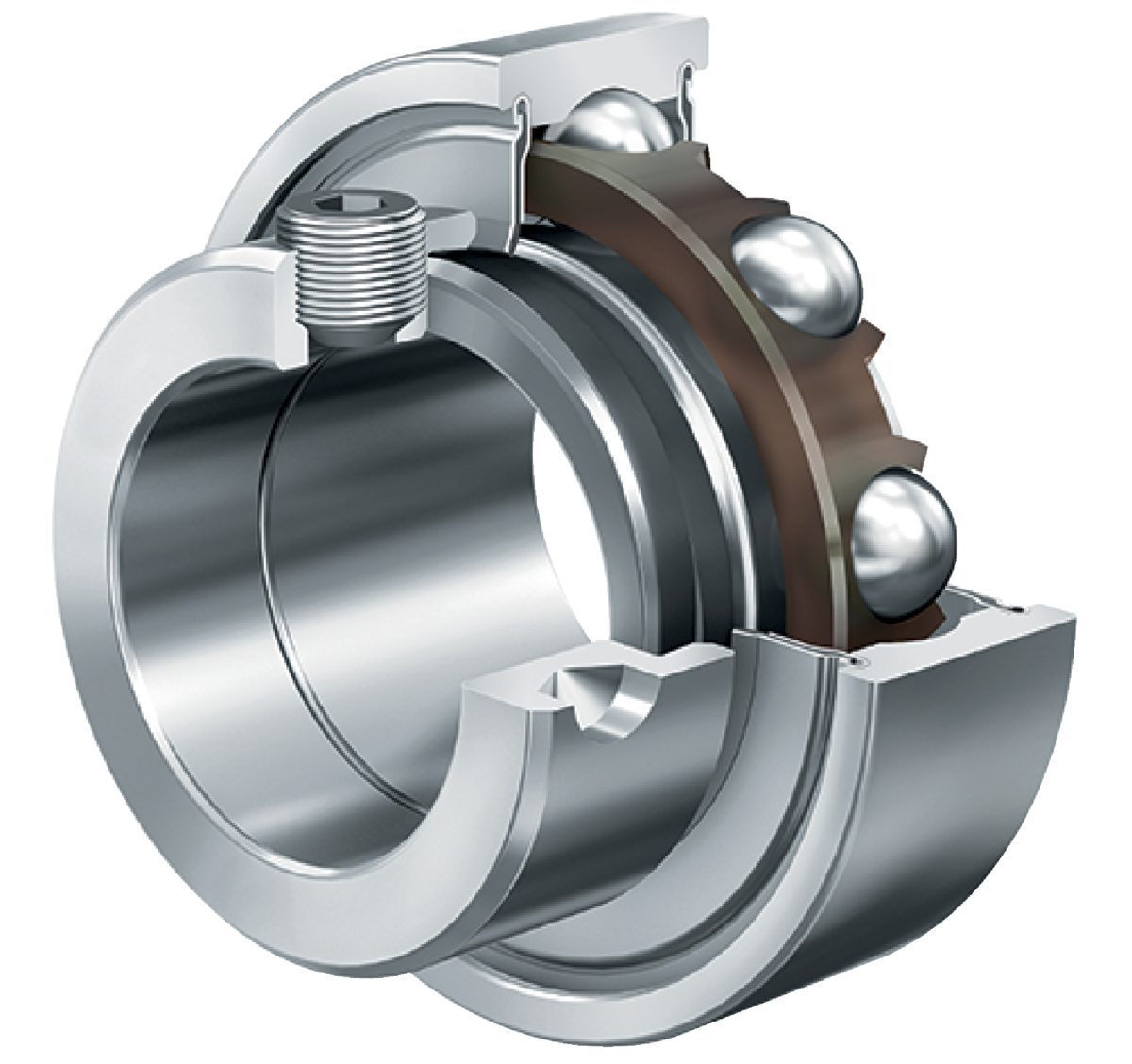

Fotografia produsului are caracter informativ
RA108-NPP+INA
Date tehnice INA/Schaeffler
RA108-NPP - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile RA..-NPP
d38,1 mmDiametru interior
d1,5 inDiametru interior, inch
D80 mmDiametru exterior
B30,2 mmLățime
C r32.500 NSarcină dinamică de bază, radială
C 0r19.800 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | RA108-NPP |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0502936480000 |
| Tip de bază | RA108 |
| Cod BearingX | RA108-NPP |
| Masă | 0.636 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | NPP | Etanșare cu buză pe ambele părți |
| Forma suprafeței exterioare | Z |
Dimensiuni principale și date de performanță
| d | Diametru interior | 38,1 mm |
| d | Diametru interior, inch | 1,5 in |
| D | Diametru exterior | 80 mm |
| B 1 | Lățime totală colier de blocare | 43,8 mm |
| B | Lățime | 30,2 mm |
| C ur | Limită de sarcină la oboseală, radială | 940 N |
| C r | Sarcină dinamică de bază, radială | 32.500 N |
| C 0r | Sarcină statică de bază, radială | 19.800 N |
| ≈m | Masă | 0,636 kg |

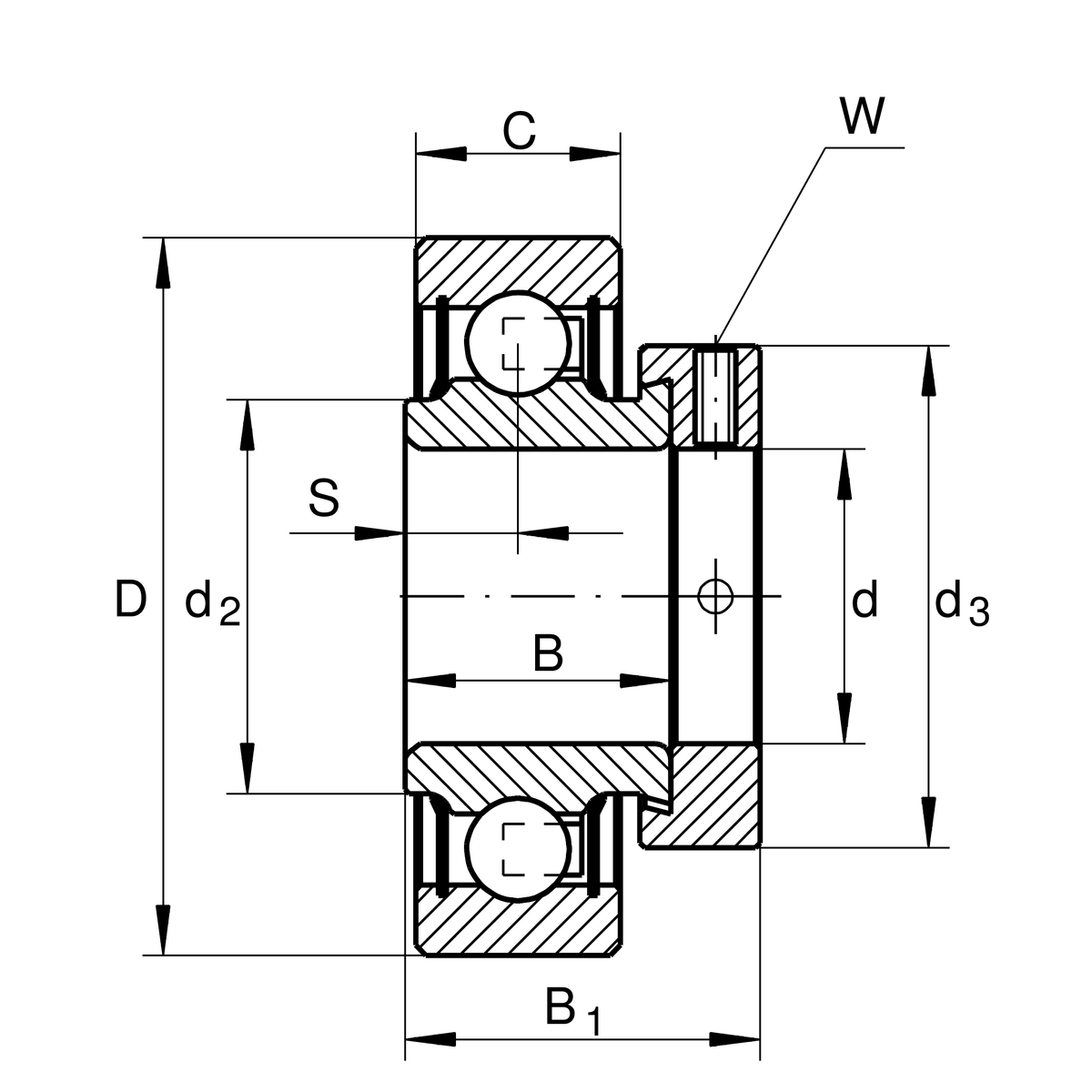

Dimensiuni detaliate
| C | Lățime inel exterior | 21 mm |
| S | Distanță cale de rulare | 11 mm |
| d 2 | Diametru bordură etanșare inel interior | 49,4 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 58 mm |
| W | Lățime across flats (Inch) | 0,188 in |
Factori de calcul
| f 0 | Factor de calcul | 13,6 |
