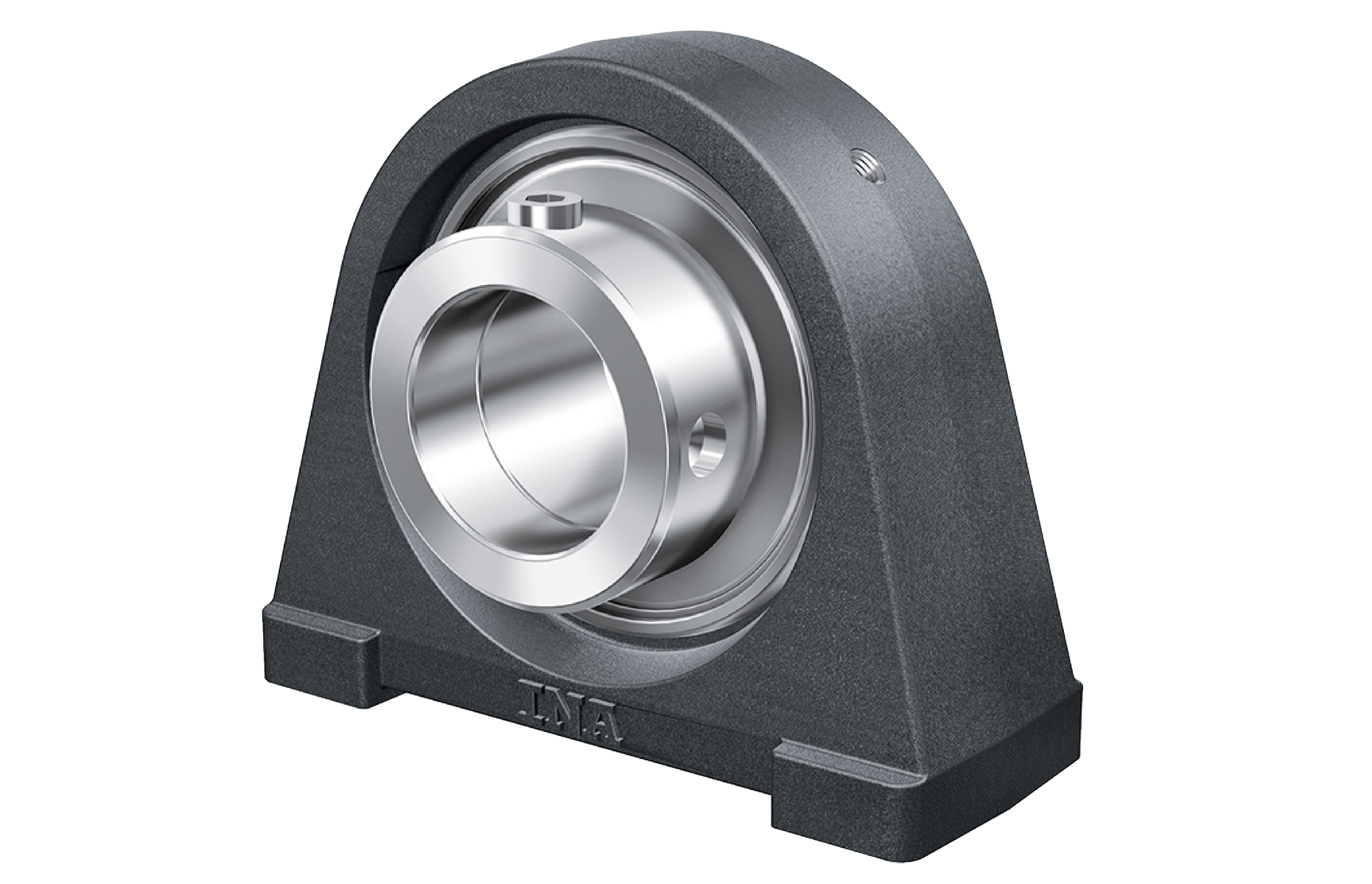

Fotografia produsului are caracter informativ
PSHE20-XL-N+INA
Date tehnice INA/Schaeffler
PSHE20-XL-N - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal PSHE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d20 mmDiametru interior
Prezentare produs
| Cod produs | PSHE20-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0096447090000 |
| Tip de bază | PSHE20 |
| Cod BearingX | PSHE20-XL-N |
| Masa | 0.46 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| L | Lungime totală | 65 mm |
| H 2 | Înălțime | 64 mm |
| ≈m | Masă | 0,46 kg |

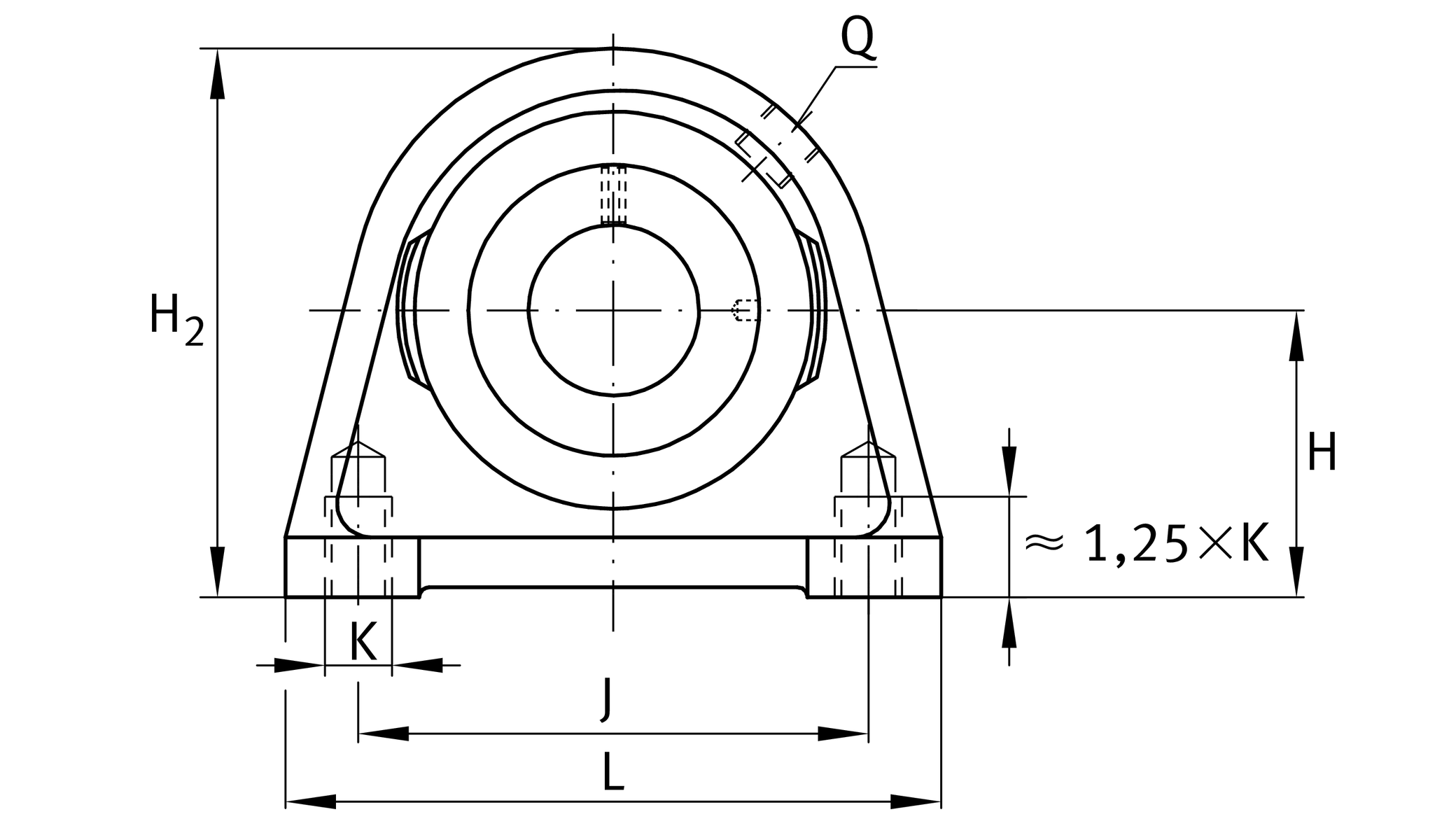

Dimensiuni de montaj
| J | Distanță alezaje de fixare | 50,8 mm |
| K | Alezaj filetat de fixare | M8 |

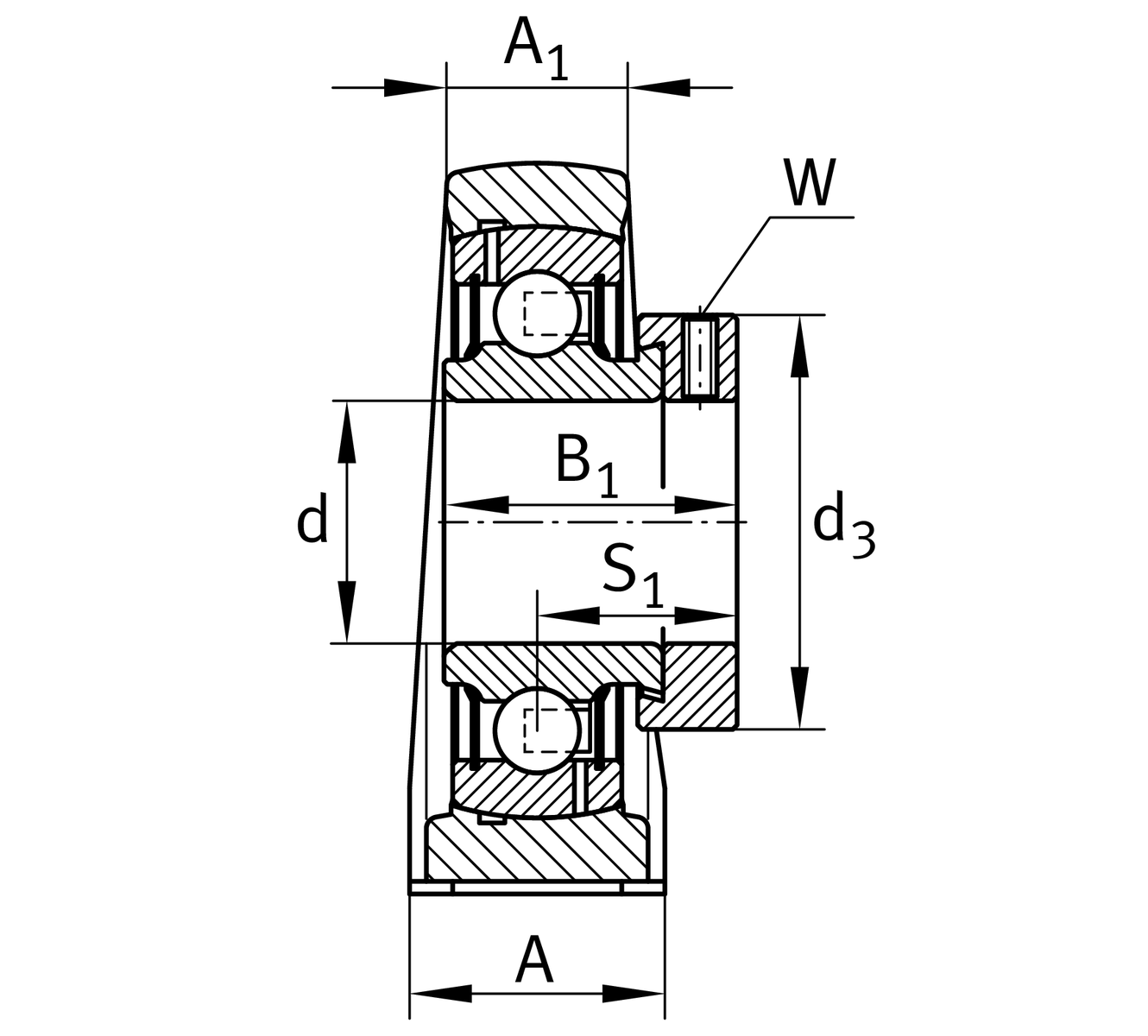

Dimensiuni detaliate
| H | Distanță ax arbore | 33,3 mm |
| A | Lățime (base) | 32 mm |
| A 1 | Lățime (head) | 19 mm |
| Q | Filet racord pentru ungere | M6 |
| B 1 | Lățime totală colier de blocare | 31 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 23,5 mm |
Informații suplimentare
| Carcasă | SHE04 | |
| Denumire rulment | GRAE20-XL-NPP-B | |
| Protecting cap | KASK04 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
