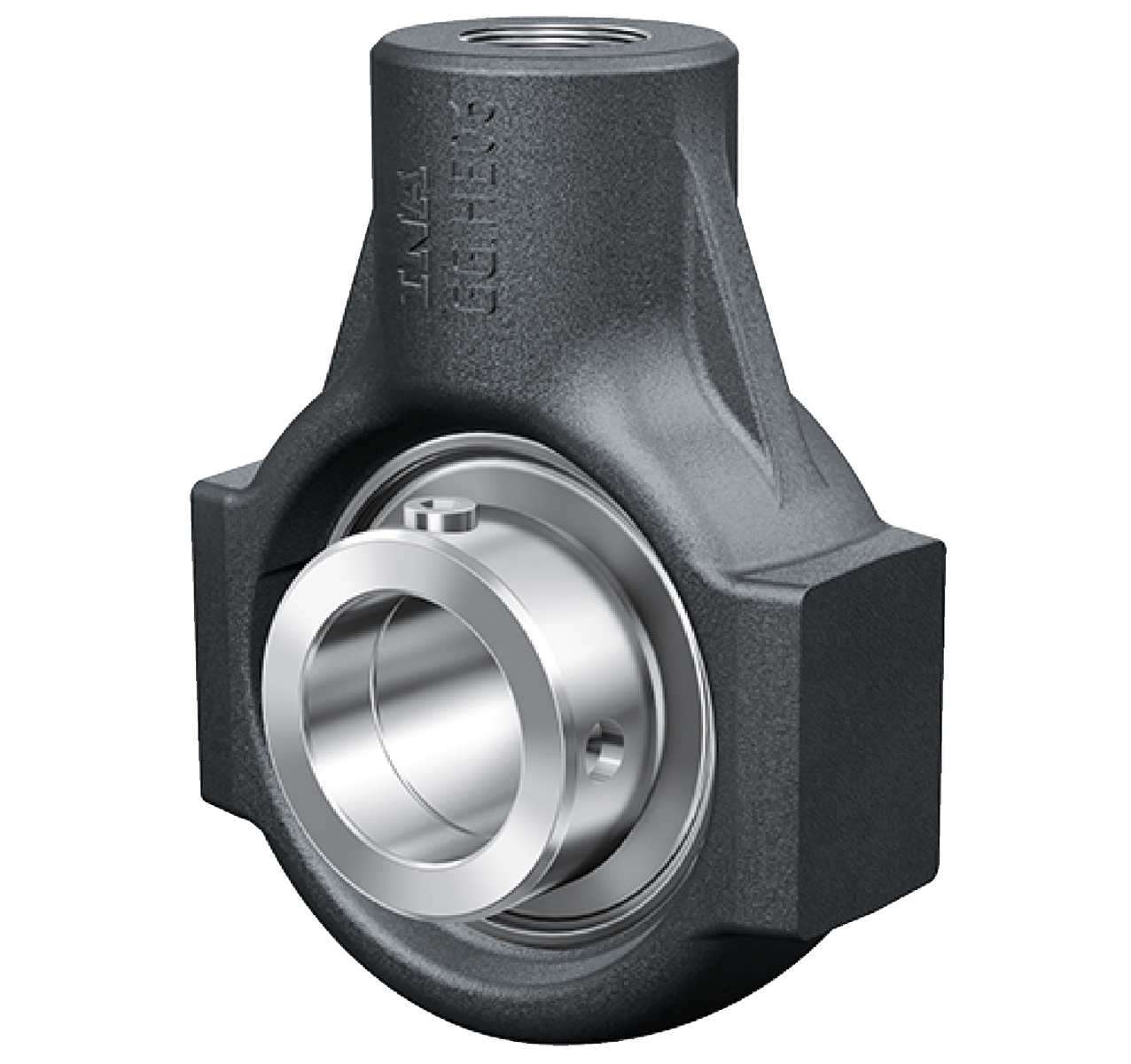

Fotografia produsului are caracter informativ
PHE25-N+INA
Date tehnice INA/Schaeffler
PHE25-N - Unitate de lagăr cu carcasă de întindere
Unitate de lagăr cu carcasă de întindere PHE-N, RIBB fontă HE
d25 mmDiametru interior
Prezentare produs
| Cod produs | PHE25-N |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0096126290000 |
| Tip de bază | PHE25 |
| Cod BearingX | PHE25-N |
| Masa | 0.69 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |

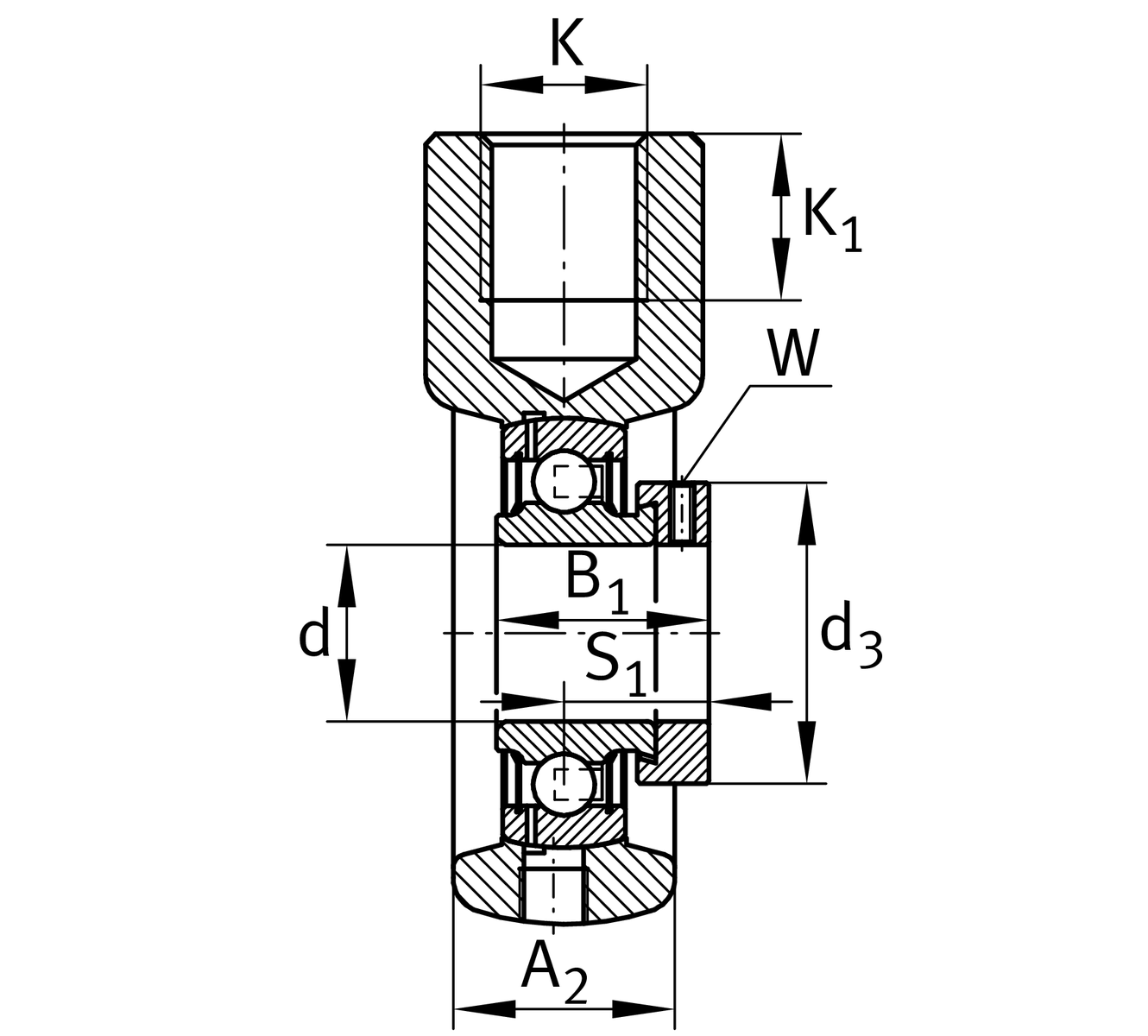

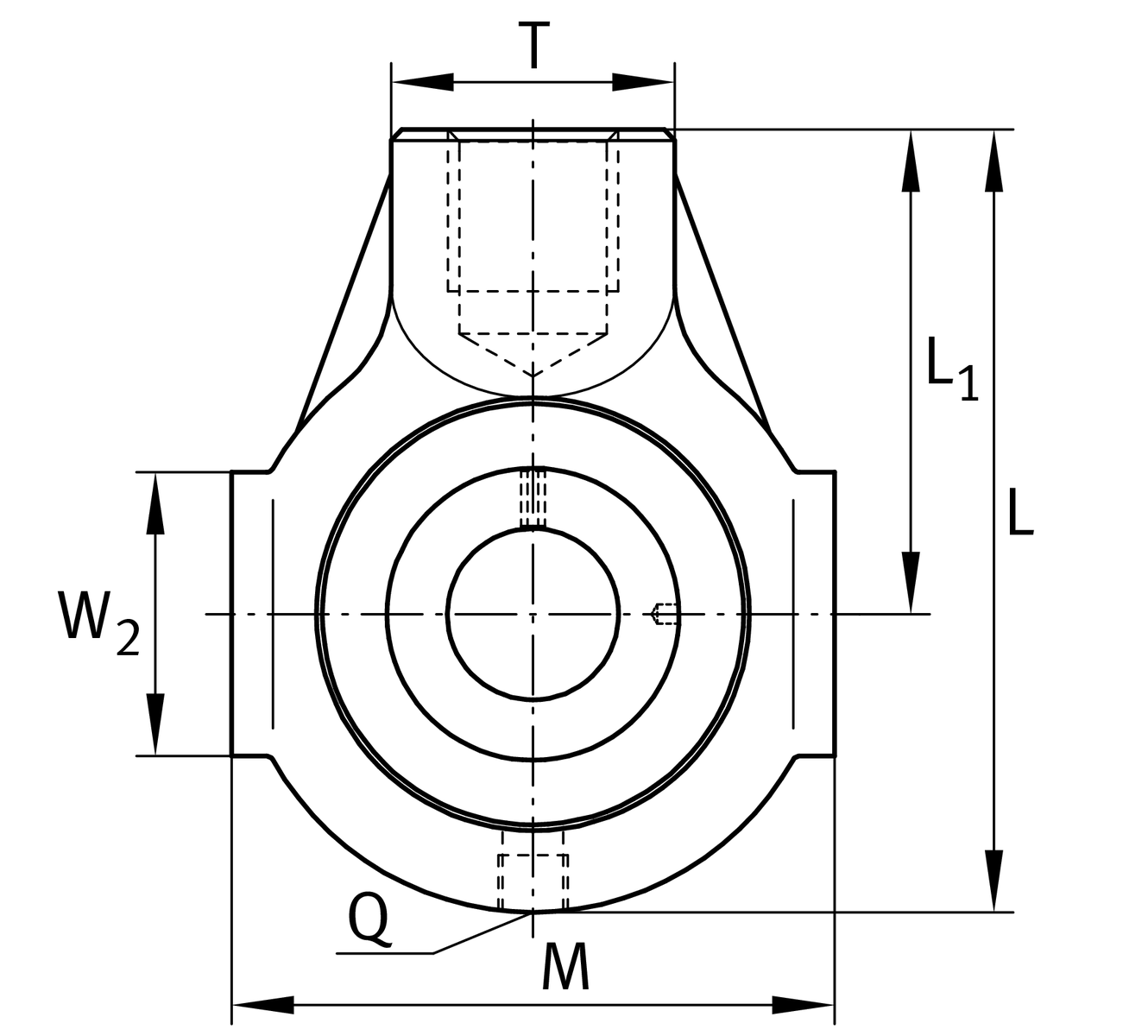

Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| L | Lungime totală | 99 mm |
| M | Lățime totală carcasă | 70 mm |
| A 2 | Lățime carcasă | 28 mm |
| ≈m | Masă | 0,69 kg |
Dimensiuni de montaj
| K | Alezaj filetat de fixare | M20 |
| K 1 | Adâncime filet | 22 mm |
Dimensiuni detaliate
| L 1 | Distanță ax arbore | 64 mm |
| T | Înălțime carcasă pe partea de fixare | 35 mm |
| W 2 | Lungime suprafață de ghidare | 38 mm |
| Q | Filet racord pentru ungere | Rp1/8 |
Informații suplimentare
| Carcasă | GEHHE05-GG-N | |
| Denumire rulment | GRAE25-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
