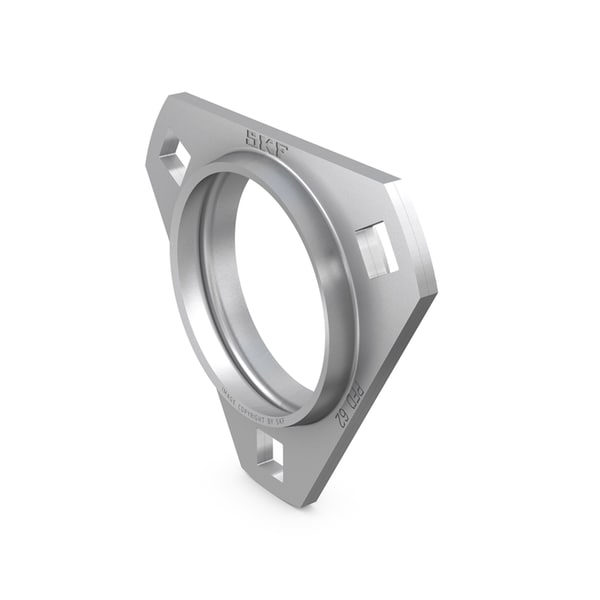

Fotografia produsului are caracter informativ
PFD72+SKF
Date tehnice produs
PFD 72 - Carcasă din oțel presat cu flanșă triangulară pentru rulmenți inserabili
Carcasă din oțel presat cu flanșă triangulară pentru rulmenți inserabili Carcasele din oțel presat cu flanșă triangulară pentru rulmenți inserabili sunt ușoare și fabricate din oțel laminat la rece, fiind acoperite cu zinc pentru protecție împotriva coroziunii. Carcasele sunt rentabile și concepute pentru aplicații simple cu sarcini ușoare. Carcasa în două părți, care nu are prevăzut un sistem de relubrificare, poate fi comandată separat de rulmentul inserabil, permițând un număr mare de combinații.
Diametrul locului de sprijin sferic72 mmDiametrul locului de sprijin sferic
Lățimea totală a carcasei20 mmLățimea totală a carcasei
Diametrul de pas al găurilor pentru șuruburi ale carcasei de tip flanșă rotundă și triangulară100 mmDiametrul de pas al găurilor pentru șuruburi ale carcasei de tip flanșă rotundă și triangulară
Tipul carcaseiFlanșatăTipul carcasei
Tipul carcasei flanșateTriangularăTipul carcasei flanșate
Numărul de găuri pentru șuruburi pentru fixare3Numărul de găuri pentru șuruburi pentru fixare
Prezentare produs
| Cod produs | PFD 72 |
|---|---|
| Tip produs | Carcasă din oțel presat cu flanșă triangulară pentru rulmenți inserabili |
| Marca | SKF |
Dimensiuni
| Diametrul locului de sprijin sferic | Diametrul locului de sprijin sferic | 72 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 20 mm |
| Diametrul de pas al găurilor pentru șuruburi ale carcasei de tip flanșă rotundă și triangulară | Diametrul de pas al găurilor pentru șuruburi ale carcasei de tip flanșă rotundă și triangulară | 100 mm |
Proprietăți
| Tipul carcasei | Tipul carcasei | Flanșată |
| Tipul carcasei flanșate | Tipul carcasei flanșate | Triangulară |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 3 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Oțel presat |
| Acoperire | Acoperire | Acoperit cu zinc |
| Găură de relubrificare | Găură de relubrificare | Fără |
| Fiting de ungere | Fiting de ungere | Fără |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.2 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametrul locului de sprijin sferic | 72 mm |
| A2 | Lățimea jumătății carcasei | 10 mm |
| A4 | Grosimea materialului | 2.5 mm |
| H | Lungimea totală | 122 mm |
| H1 | Distanța de la marginea dreaptă la centrul locului de sprijin | 45 mm |
| H2 | Diametrul de sprijin | min. 77 mm |
| J | Diametrul de pas al găurilor pentru șuruburi | 100 |
| N | Lungimea găurii pentru șuruburi de fixare | 11 mm |
Date de calcul
| Sarcina radială permisibilă | Sarcina radială permisibilă | max. 6.5 kN |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de fixare, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de fixare, inch | 0.375 in in |
