PCJY60-XL-N+INA
Date tehnice INA/Schaeffler
PCJY60-XL-N - Unitate de lagăr cu flanșă
Unități de lagăr PCJY, unități de lagăr cu flanșă în patru șuruburi, fontă, șuruburi de fixare în inelul interior, P etanșări
d60 mmDiametru interior
C r56.000 NSarcină dinamică de bază, radială
C 0r36.000 NSarcină statică de bază, radială
B47 mmLățime
Prezentare produs
| Cod produs | PCJY60-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marca | INA |
| Numar material Schaeffler | 0947305800000 |
| Tip de baza | PCJY60 |
| Cod BearingX | PCJY60-XL-N |
| Masa | 3.629 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| L | Lățime flanșă | 175 mm |
| U | Înălțime totală unitate | 68 mm |
| C r | Sarcină dinamică de bază, radială | 56.000 N |
| C 0r | Sarcină statică de bază, radială | 36.000 N |
| C ur | Limită de sarcină la oboseală, radială | 1.530 N |
| ≈m | Masă | 3,629 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 143 mm |
| N | Alezaj de fixare | 18 mm |
| n | Număr de orificii de înșurubare | 4 |

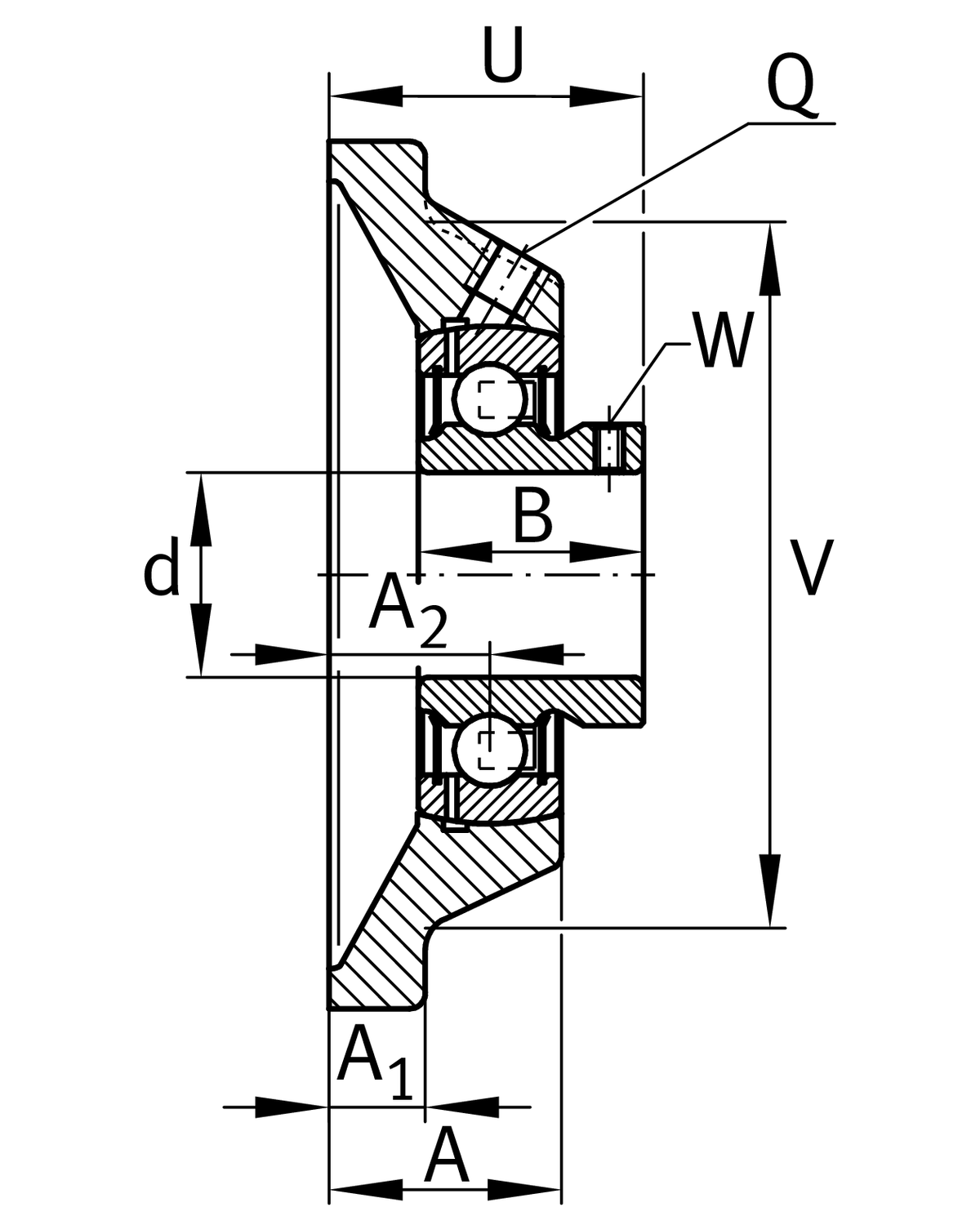

Dimensiuni detaliate
| A | Înălțime carcasă | 47,5 mm |
| A 1 | Grosime flanșă | 16 mm |
| A 2 | Distanță cale de rulare | 34 mm |
| B | Lățime | 47 mm |
| V | Diametru umăr carcasă | 150 mm |
| Q | Filet racord pentru ungere | M6 |
Additional information
| Număr de carcase | 1 | |
| Carcasă | CJ12 | |
| Denumire rulment | GAY60-XL-NPP-B | |
| Protecting cap | KASK12 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
