PCJ50-XL-N+INA
Date tehnice INA/Schaeffler
PCJ50-XL-N - Unitate de lagăr cu flanșă
Unități de lagăr PCJ, unități de lagăr cu flanșă în patru șuruburi, fontă, colier excentric de blocare, P etanșări
d50 mmDiametru interior
C r35.000 NSarcină dinamică de bază, radială
C 0r23.200 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | PCJ50-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marca | INA |
| Numar material Schaeffler | 0096410250000 |
| Tip de baza | PCJ50 |
| Cod BearingX | PCJ50-XL-N |
| Masa | 2.269 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |

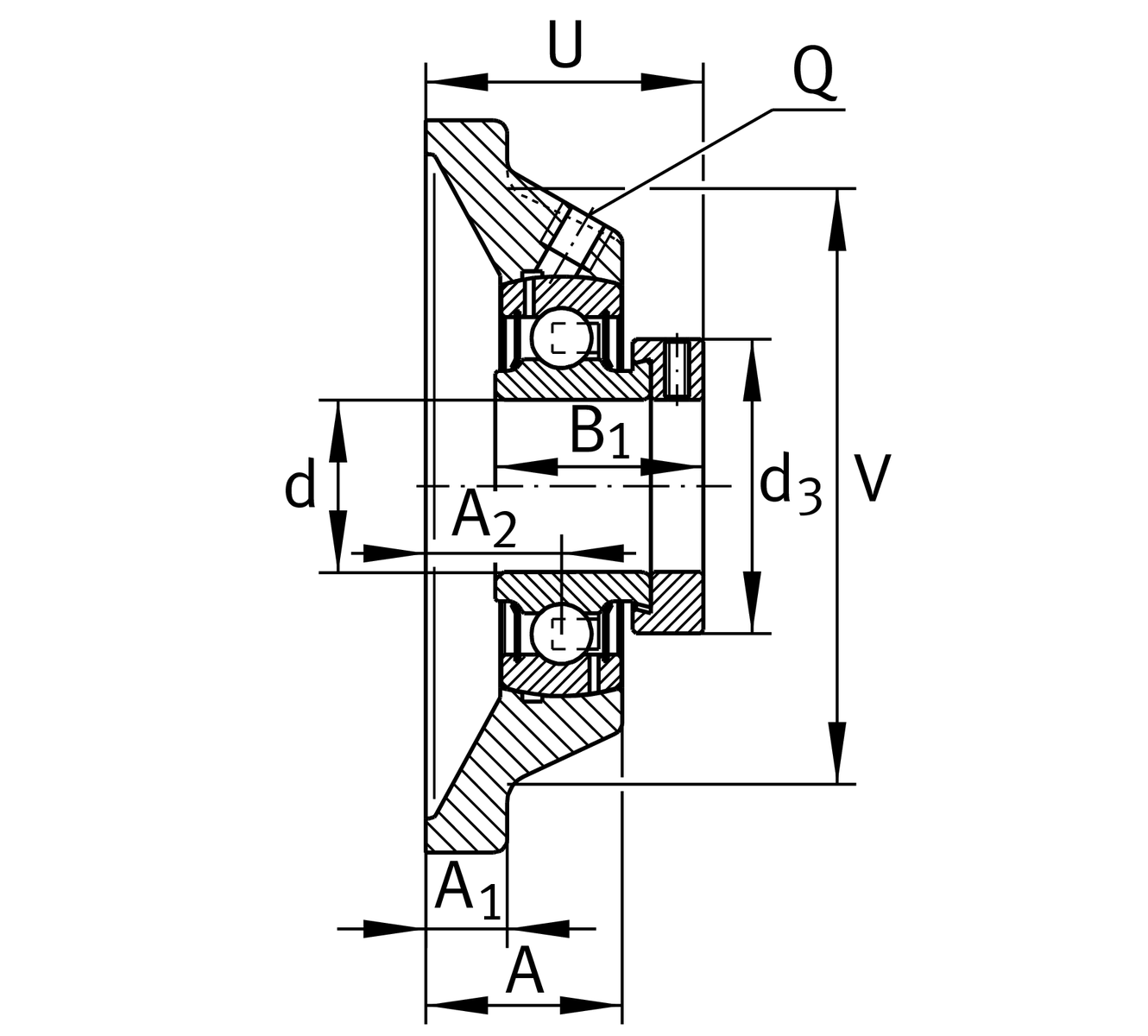

Dimensiuni principale și date de performanță
| d | Diametru interior | 50 mm |
| L | Lățime flanșă | 143 mm |
| U | Înălțime totală unitate | 60,8 mm |
| C r | Sarcină dinamică de bază, radială | 35.000 N |
| C 0r | Sarcină statică de bază, radială | 23.200 N |
| C ur | Limită de sarcină la oboseală, radială | 1.090 N |
| ≈m | Masă | 2,269 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 111 mm |
| N | Alezaj de fixare | 18 mm |
| n | Număr de orificii de înșurubare | 4 |
Dimensiuni detaliate
| A | Înălțime carcasă | 41 mm |
| A 1 | Grosime flanșă | 13 mm |
| A 2 | Distanță cale de rulare | 28 mm |
| V | Diametru umăr carcasă | 119 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior dispozitiv de blocare | 69 mm |
Additional information
| Număr de carcase | 1 | |
| Carcasă | CJ10 | |
| Denumire rulment | GRAE50-XL-NPP-B | |
| Protecting cap | KASK10 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
