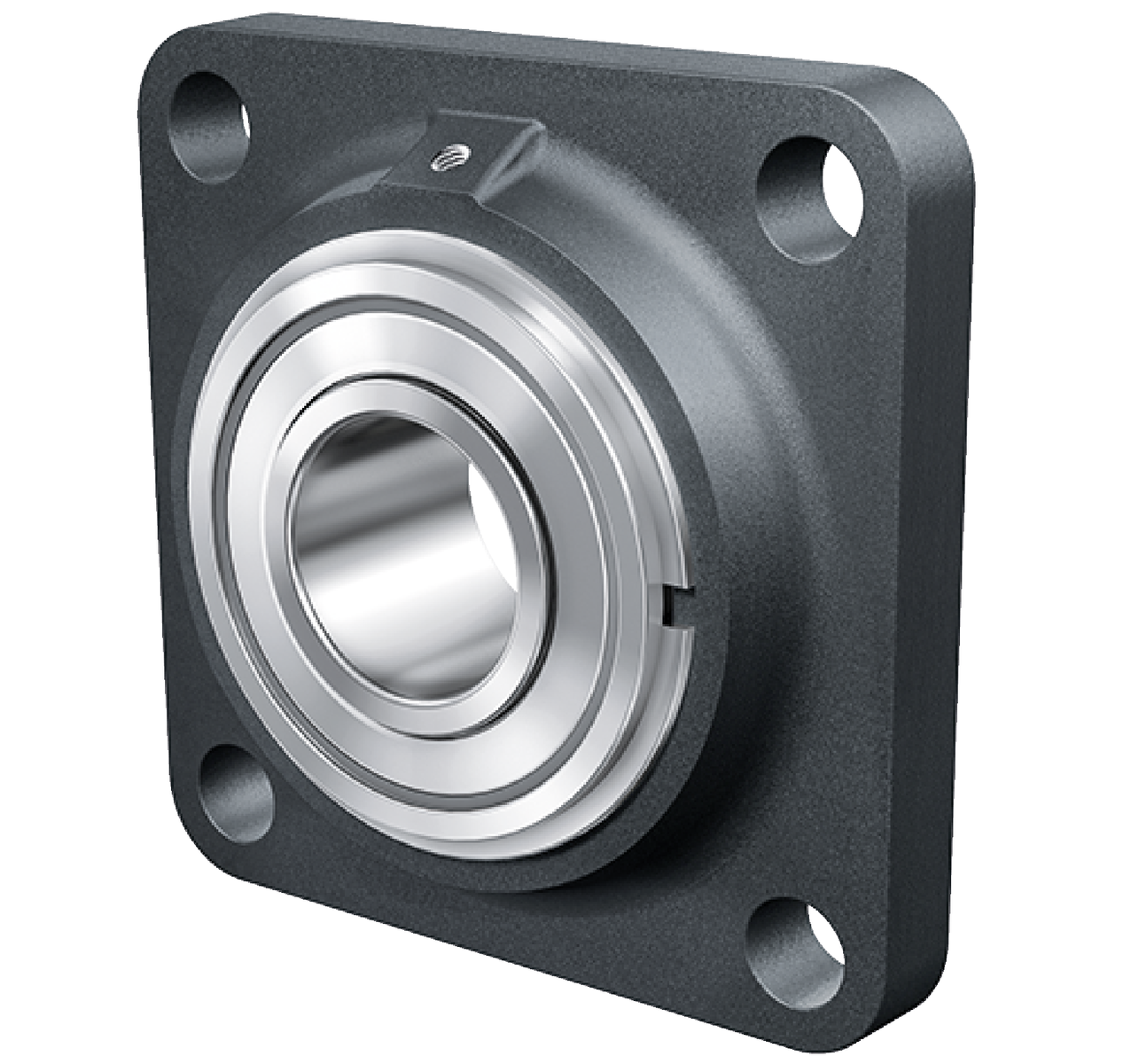

Fotografia produsului are caracter informativ
PCCJ30+INA
Date tehnice INA/Schaeffler
PCCJ30 - Unitate de lagăr cu flanșă
Unități de lagăr PCCJ, unități de lagăr cu flanșă în patru șuruburi, fontă, pe două rânduri angular contact ball bearing, etanșări P
d30 mmDiametru interior
C r30.000 NSarcină dinamică de bază, radială
C 0r21.400 NSarcină statică de bază, radială
B34 mmLățime
Prezentare produs
| Cod produs | PCCJ30 |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008905290000 |
| Tip de bază | PCCJ30 |
| Masa | 1.12 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| L | Lățime flanșă | 108 mm |
| U | Înălțime totală unitate | 29,7 mm |
| C r | Sarcină dinamică de bază, radială | 30.000 N |
| C 0r | Sarcină statică de bază, radială | 21.400 N |
| C ur | Limită de sarcină la oboseală, radială | 1.100 N |
| ≈m | Masă | 1,12 kg |

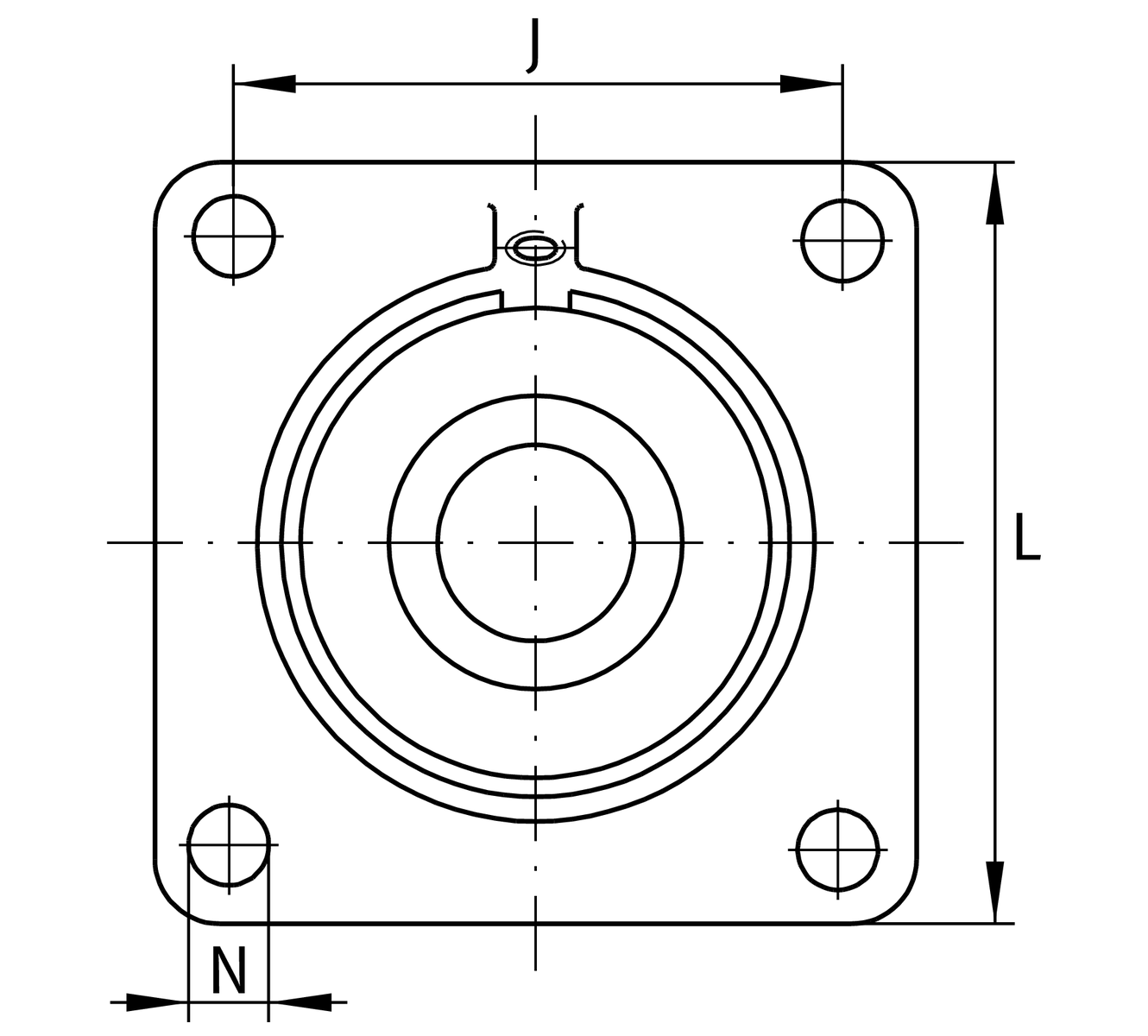

Dimensiuni de montaj
| J | Distanță alezaje de fixare | 82,5 mm |
| N | Alezaj de fixare | 11,5 mm |
| n | Număr de orificii de înșurubare | 4 |

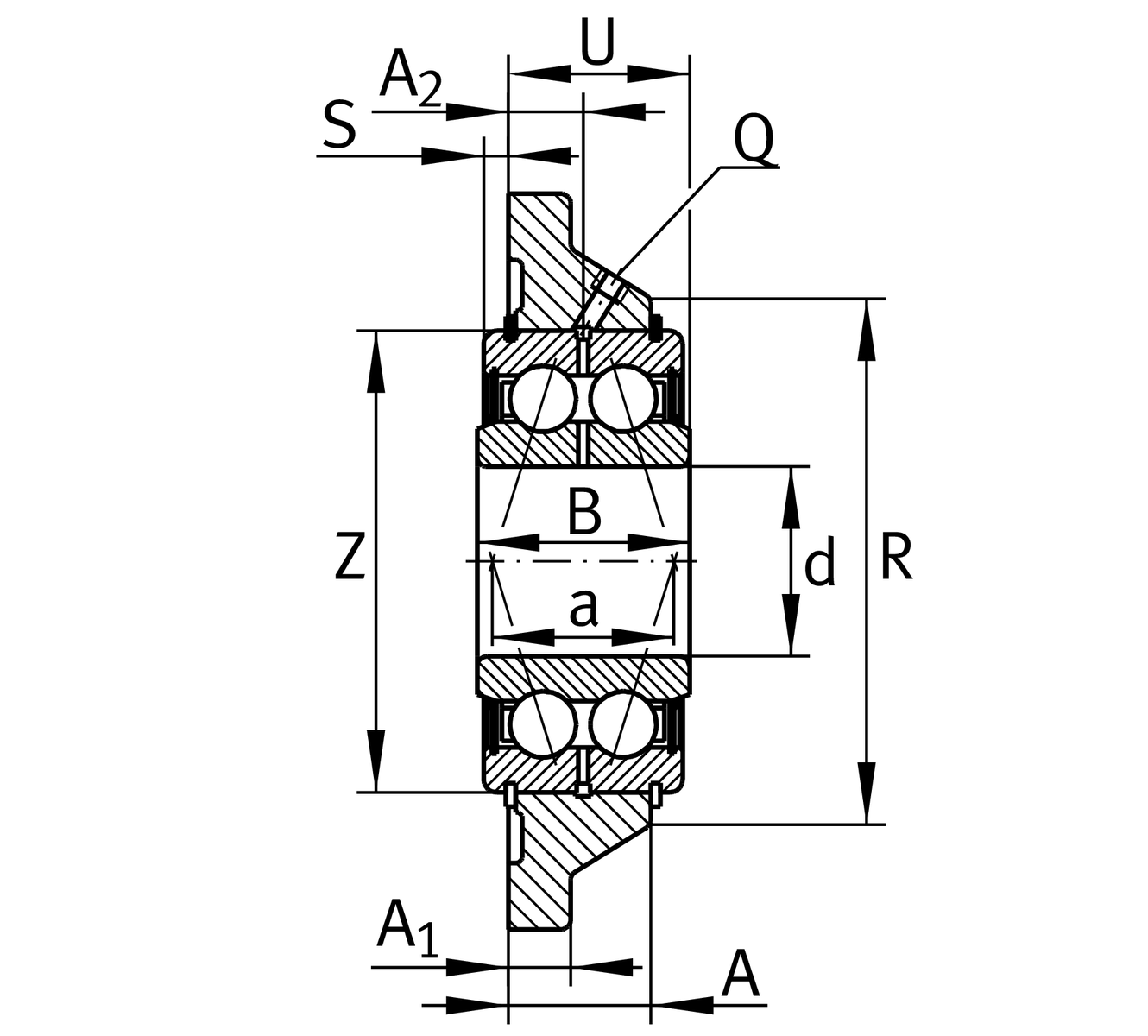

Dimensiuni detaliate
| A | Înălțime carcasă | 24 mm |
| A 1 | Grosime flanșă | 12 mm |
| A 2 | Distanță cale de rulare | 13 mm |
| B | Lățime | 34 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CCJ06 | |
| Denumire rulment | G5206-2RS-N |
