PASE45-XL+INA
Date tehnice INA/Schaeffler
PASE45-XL - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal PASE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d45 mmDiametru interior
Prezentare produs
| Cod produs | PASE45-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0008279320000 |
| Tip de bază | PASE45 |
| Cod BearingX | PASE45-XL |
| Masa | 2.15 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| L | Lungime totală | 192 mm |
| H 2 | Înălțime | 107 mm |
| ≈m | Masă | 2,15 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 149,65 mm |
| N | Lățime (slot) | 14 mm |
| N 1 | Length (slot) | 29 mm |

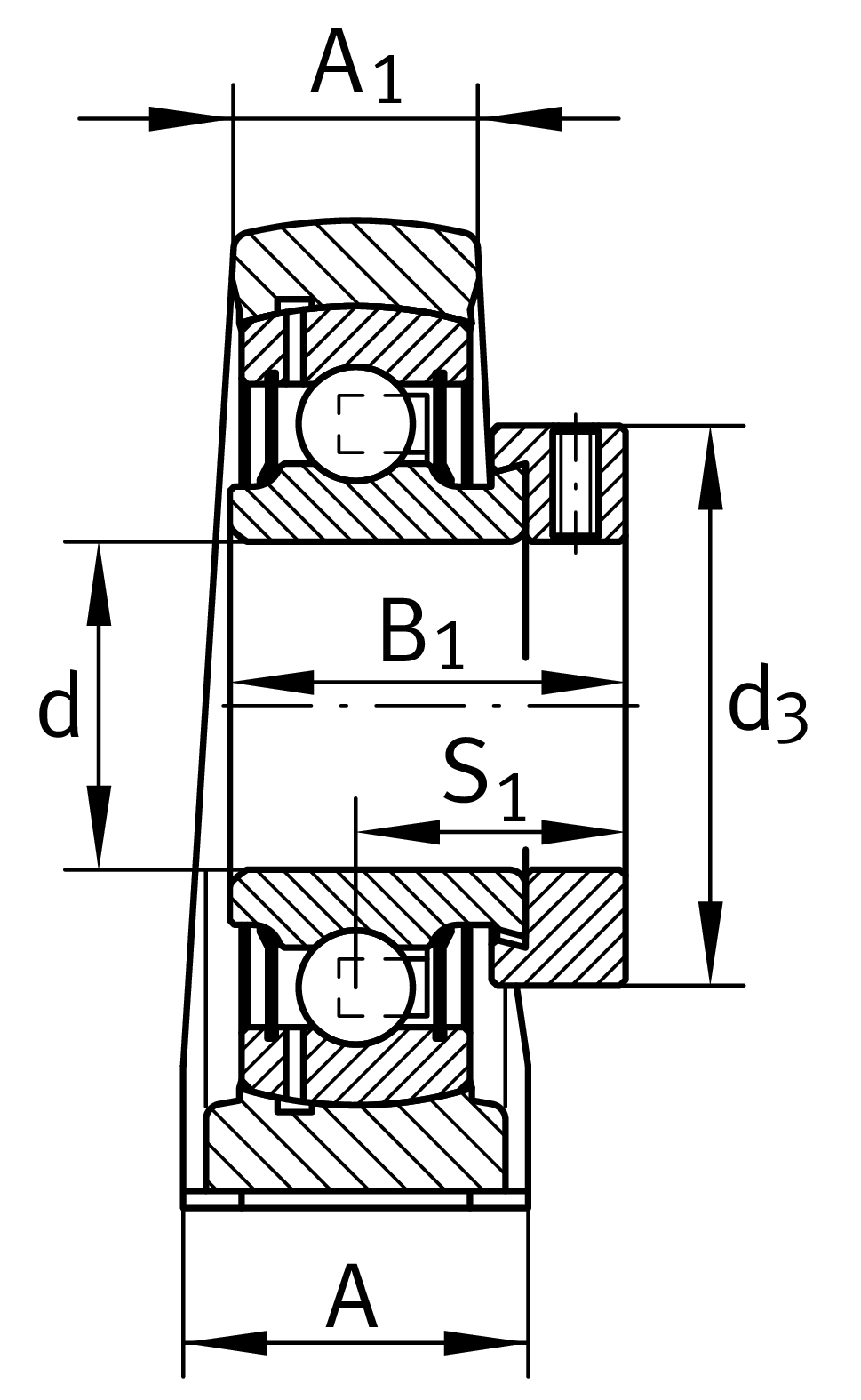

Dimensiuni detaliate
| H | Distanță ax arbore | 54 mm |
| A | Lățime (base) | 48 mm |
| A 1 | Lățime (head) | 32 mm |
| H 1 | Înălțime (base) | 21,5 mm |
| B 1 | Lățime totală colier de blocare | 43,8 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 32,8 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | ASE09 | |
| Denumire rulment | GRAE45-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
