PASE12-XL+INA
Date tehnice INA/Schaeffler
PASE12-XL - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal PASE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d12 mmDiametru interior
Prezentare produs
| Cod produs | PASE12-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0008278430000 |
| Tip de bază | PASE12 |
| Cod BearingX | PASE12-XL |
| Masa | 0.45 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 12 mm |
| L | Lungime totală | 125 mm |
| H 2 | Înălțime | 57 mm |
| ≈m | Masă | 0,45 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 95 mm |
| N | Lățime (slot) | 11 mm |
| N 1 | Length (slot) | 19 mm |

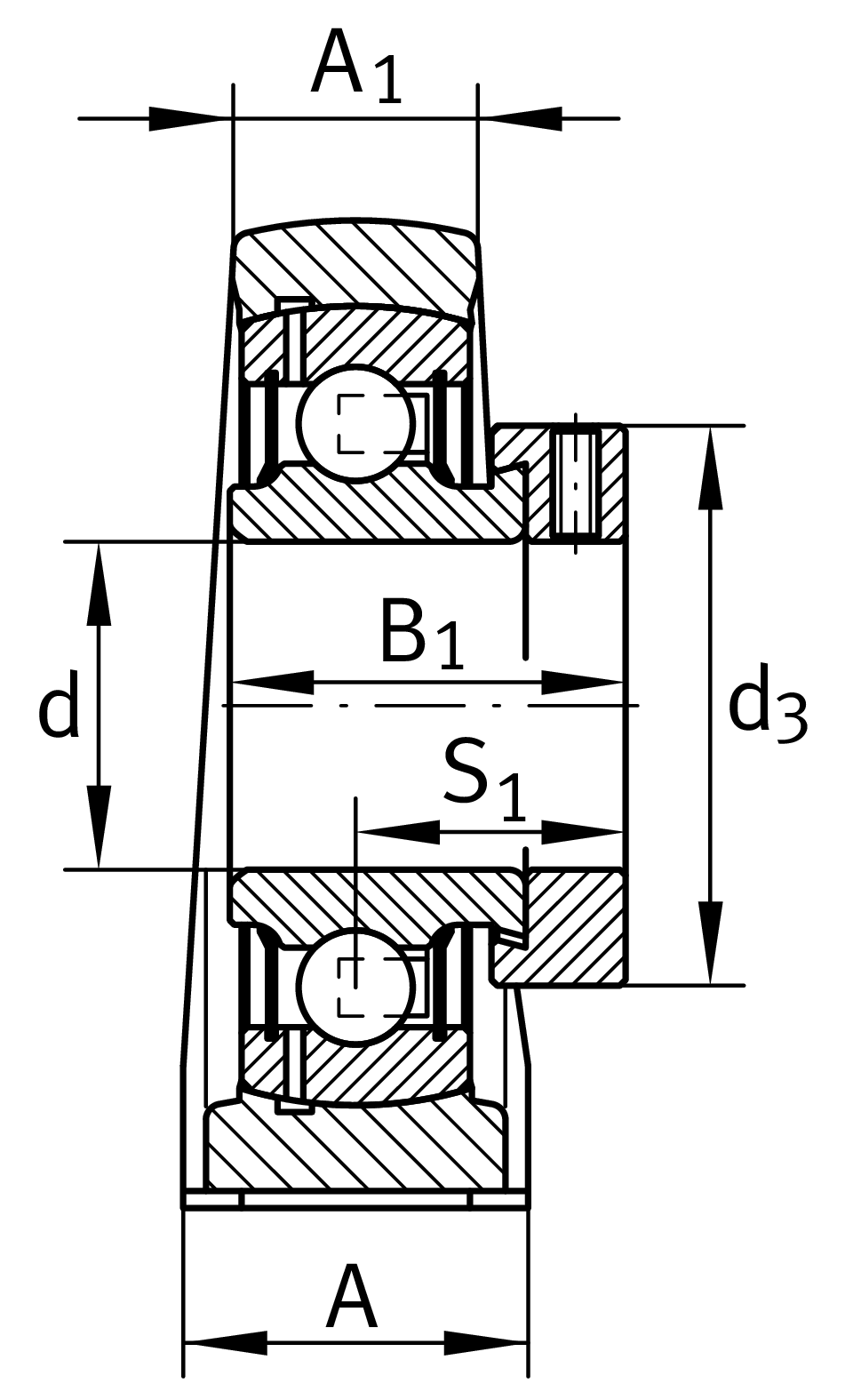

Dimensiuni detaliate
| H | Distanță ax arbore | 30,2 mm |
| A | Lățime (base) | 30 mm |
| A 1 | Lățime (head) | 18 mm |
| H 1 | Înălțime (base) | 10 mm |
| B 1 | Lățime totală colier de blocare | 28,6 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 22,1 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | ASE03 | |
| Denumire rulment | GRAE12-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
