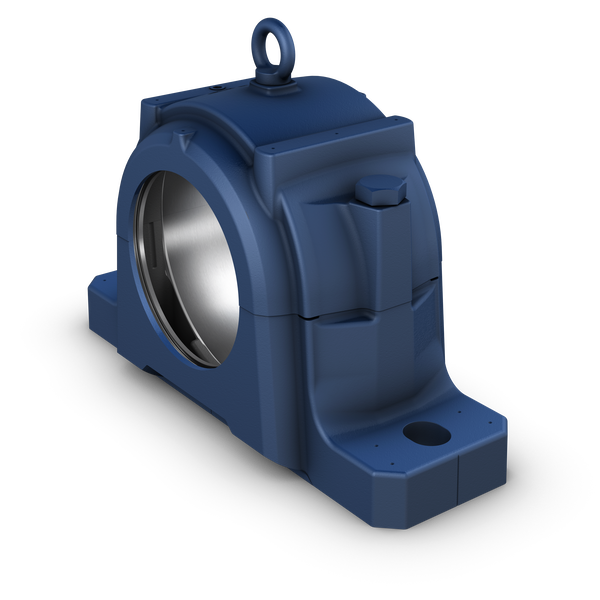

Fotografia produsului are caracter informativ
SNL532+SKF
Date tehnice produs
SNL 532 - Carcasă de bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă de bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele de bloc de plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu mai puțin necesar de întreținere. Sunt disponibile diferite variante de carcasă și designuri de etanșare, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametrul locului de montare a rulmentului290 mmDiametrul locului de montare a rulmentului
Lățimea locului de montare a rulmentului114 mmLățimea locului de montare a rulmentului
Înălțimea centrală (bloc de pernă)170 mmÎnălțimea centrală (bloc de pernă)
Distanța centrală între găurile pentru șuruburi470 mmDistanța centrală între găurile pentru șuruburi
Diametrul șurubului de prindere30 mmDiametrul șurubului de prindere
Tipul carcaseiBloc de plummer/pernăTipul carcasei
Prezentare produs
| Cod produs | SNL 532 |
|---|---|
| Tip produs | Carcasă de bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametrul locului de montare a rulmentului | Diametrul locului de montare a rulmentului | 290 mm |
| Lățimea locului de montare a rulmentului | Lățimea locului de montare a rulmentului | 114 mm |
| Înălțimea centrală (bloc de pernă) | Înălțimea centrală (bloc de pernă) | 170 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 470 mm |
| Diametrul șurubului de prindere | Diametrul șurubului de prindere | 30 mm |
Proprietăți
| Tipul carcasei | Tipul carcasei | Bloc de plummer/pernă |
| Configurația carcasei | Configurația carcasei | În două piese |
| Aranjament de montare | Aranjament de montare | Prin axă/Capăt de axă |
| Numărul de găuri pentru șuruburi de prindere | Numărul de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tipul etanșării carcasei | Tipul etanșării carcasei | Fără |
| Funcția/posibilitatea de lubrifiere a carcasei | Funcția/posibilitatea de lubrifiere a carcasei | Grăsime |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 58.3 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametrul locului de montare a rulmentului | 290 mm |
| clasă de toleranță a diametrului locului de montare a rulmentului | clasă de toleranță a diametrului locului de montare a rulmentului | G7 |
| Ca | Lățimea locului de montare a rulmentului | 114 mm |
| H1 | Înălțimea centrală a locului de montare a rulmentului | 170 mm |
| Db | Diametrul orificiului | 202.5 mm |
| A | Lățimea totală | 235 mm |
| A1 | Lățimea piciorului | 160 mm |
| G1 | Filetul găurilor de relubrifiere | 1/8-27 NPSF |
| H | Înălțimea totală | 344 mm |
| H2 | Înălțimea piciorului | 60 mm |
| L | lungimea totală | 550 mm |
| J | Distanța între șuruburile de prindere | 470 mm |
| N | Lungimea orificiului pentru șurubul de prindere | 42 mm |
| N1 | Lățimea orificiului pentru șurubul de prindere | 35 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 201 mm |
| A4 | Lățimea canelurii de etanșare | 6 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 11 mm |
| A6 | Lățimea la diametrul orificiului | 15 mm |
| Dc | Diametrul canelurii de etanșare | 212.5 mm |
| J6 | Distanța între pini de ghidare | 506 mm |
| J7 | Offset axial al pinilor de ghidare | 58 mm |
| N4 | Diametrul pinilor de ghidare | max. 12 mm |
Date de calcul
| P0° | Încărcătura de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 1300 kN |
| P55° | Încărcătura de rupere la un unghi de încărcare de 55° | 1450 kN |
| P90° | Încărcătura de rupere la un unghi de încărcare de 90° | 860 kN |
| P120° | Încărcătura de rupere la un unghi de încărcare de 120° | 640 kN |
| P150° | Încărcătura de rupere la un unghi de încărcare de 150° | 570 kN |
| P180° | Încărcătura de rupere la un unghi de încărcare de 180° | 720 kN |
| Pa | Încărcătura de rupere, axială | 470 kN |
| Q120° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 900 kN |
| Q150° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 520 kN |
| Q180° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 450 kN |
Materiale
| Materialul carcasei | Materialul carcasei | Fontă |
| Protecția împotriva coroziunii | Protecția împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametrul recomandat al șuruburilor de prindere | 30 mm |
| Momentul de strângere recomandat pentru șuruburile de prindere | Momentul de strângere recomandat pentru șuruburile de prindere | 1310 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M24x140 |
| Momentul de strângere pentru șuruburile de cap | Momentul de strângere pentru șuruburile de cap | 350 N·m N·m |
| Dimensiunea șurubului cu ochi | Dimensiunea șurubului cu ochi | M12 |
| Umplere inițială cu grăsime, 20% | Umplere inițială cu grăsime, 20% | 1300 g g |
| Umplere inițială cu grăsime, 40% | Umplere inițială cu grăsime, 40% | 2000 g g |
Produse incluse
| Racord de grăsime | Racord de grăsime | AH 1/8-27 PTF |
