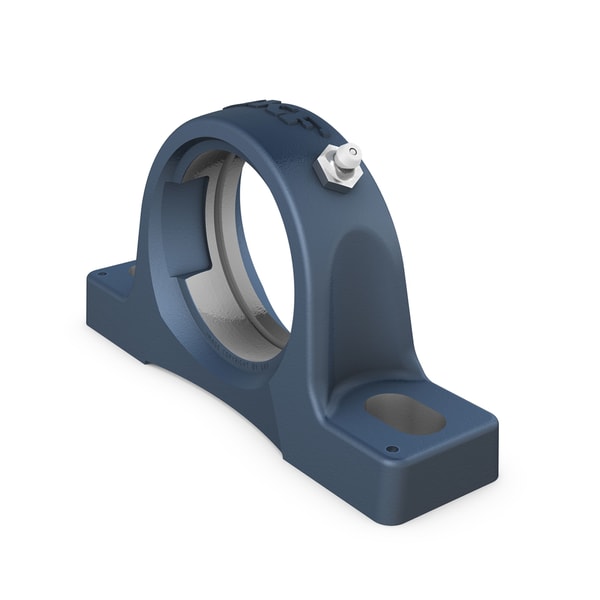

Fotografia produsului are caracter informativ
SY505-M+SKF
Date tehnice produs
SY 505 M - Carcasă de bloc de perne pentru rulmenți inserabili, fontă, standarde ISO
Carcasă de bloc de perne pentru rulmenți inserabili, fontă, standarde ISO Carcasele de bloc de perne sunt concepute pentru a acomoda un rulment inserabil. Carcasele din fontă sunt rezistente, rigide și rentabile. Acestea sunt potrivite pentru cele mai multe aplicații și pot fi fixate direct pe o suprafață de suport.
Diametru de șezut sferic52 mmDiametru de șezut sferic
Înălțimea centrului (bloc de perne)36.5 mmÎnălțimea centrului (bloc de perne)
Lățimea totală a carcasei36 mmLățimea totală a carcasei
Distanța centrală între găurile pentru șuruburi102 mmDistanța centrală între găurile pentru șuruburi
Tipul carcaseiBloc de perne, bază normalăTipul carcasei
Numărul de găuri pentru șuruburi pentru fixare2Numărul de găuri pentru șuruburi pentru fixare
Prezentare produs
| Cod produs | SY 505 M |
|---|---|
| Tip produs | Carcasă de bloc de perne pentru rulmenți inserabili, fontă, standarde ISO |
| Marca | SKF |
Dimensiuni
| Diametru de șezut sferic | Diametru de șezut sferic | 52 mm |
| Înălțimea centrului (bloc de perne) | Înălțimea centrului (bloc de perne) | 36.5 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 36 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 102 mm |
Proprietăți
| Tipul carcasei | Tipul carcasei | Bloc de perne, bază normală |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 2 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de relubrificare | Găură de relubrificare | Cu |
| Fiting de ungere | Fiting de ungere | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.555 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de șezut sferic | 52 mm |
| A | Lățimea bazei | 36 mm |
| A1 | Lățimea superioară | 22 mm |
| A5 | Proeminența capacului de capăt | 20.5 mm |
| H | Înălțimea centrului de șezut sferic | 36.5 mm |
| H1 | Înălțimea piciorului | 16 mm |
| H2 | Înălțimea totală | 70 mm |
| J | Distanța între șuruburile de prindere | 102 mm |
| J | Distanța maximă între șuruburile de prindere | max. 110 mm |
| J | Distanța minimă între șuruburile de prindere | min. 94 mm |
| L | lungimea totală | 130 mm |
| N | Lățimea găurii pentru șurubul de prindere | 11.5 mm |
| N1 | lungimea găurii pentru șurubul de prindere | 19.5 mm |
| RG | Filetul carcasei pentru fitingul de ungere | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 2 mm |
| Rα | Poziția unghiulară a filetului carcasei | 45 ° ° |
| DN | Diametru sferă cap de fiting de ungere | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de ungere | 7 mm |
| GN | Filetul fitingului de ungere | 1/4-28 SAE-LT |
| J6 | Distanța între pini de ghidare | 120 mm |
| J7 | Offset axial al pinilor de ghidare | 13 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.375 in in |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 205 |
